4-32 4 3. 1 .8 각 설 정의 정합성 확 인 정 확 하 게 보 정 이 되 도 록 하 기 위 해 , 다음 의 설 정 항 목 이 맞 는 지 확 인 합 니 다 . 여 기 에 서 는 , 1 1 1 노 즐 의 설 정 을 예 로 설 명 합 니 다 . 임 의 로 설 정 되 어 있 는 경 우는 , 다음 과 같 이 설 정 해 주십 시 오 . 각 설정항목의 확인 111노즐의 설정예 [셋업]「노즐정…
4-31
4
█
가산타입
가산타입은 다음의 계산식에 의해 보정면적이 계산되어 거기에 따라 액량이 보정됩니다 .
( 가산값 )=( 인식해서 얻은 면적 )-( 사용액량에서 산출한 기준면적 )
( 보정면적 )=( 테이블 기준면적 )+( 가산비 )
가산타입 보정방법의 예
비례보정과 같이 디스펜스 보정 맵을 가지고 있는 노즐을 사용해서 액량 20 으로 디스펜스 체크를 실행했을 때 , 측정면적
이 0.60 이면 , 보정값은 다음과 같이 계산됩니다 .
( 가산값 )=( 인식해서 얻은 면적 )-( 사용액량 타이머에서 산출한 기준면적 )
=0.06-1.00=-0.40
여기에서 얻은 보정비를 전부 섹션에 적용합니다 . 액량과 보정면적의 관계는 다음 그래프와 같습니다 .
0
0.5
1.0
1.5
2.0
2.5
3.0
3.5
0 10 20 30 40 50
−0.4
−0.4

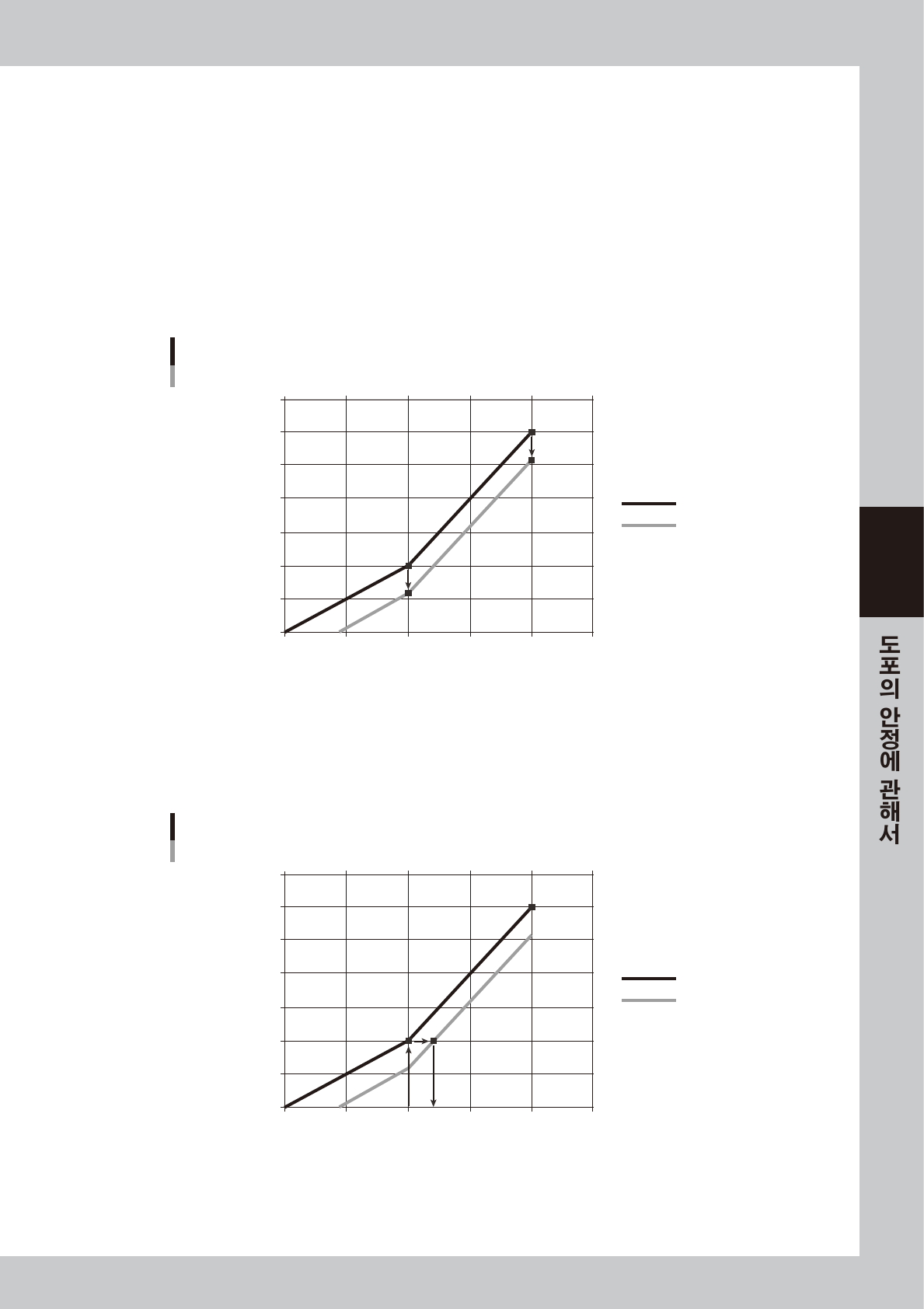

가산타입 그래프 1
액량 [msec]
도포면적 [mm2]
기준면적
보정면적
67410 - N 7-0 0
디스펜스 보정은 기준면적 , 보정면적을 바탕으로 다음과 같이 자동으로 보정합니다 .
1. 디스펜스 체크와 같은 액량 20[msec] 으로 기준면적을 구합니다 .(=1.0)
2. 상기의 1. 에서 얻은 기준면적과 보정면적의 그래프가 교차하는 부위를 구합니다 .
3. 상기의 2. 에서 얻은 부위의 액량이 보정후의 액량이 됩니다 .
0
0.5
1.0
1.5
2.0
2.5
3.0
3.5
0 10 20 30 40 50
24
보정값
1
2
3
가산타입 그래프 2
액량 [msec]
도포면적 [mm2]
기준면적
보정면적
67411-N7-0 0
4-32
4
3.1.8 각 설정의 정합성 확인

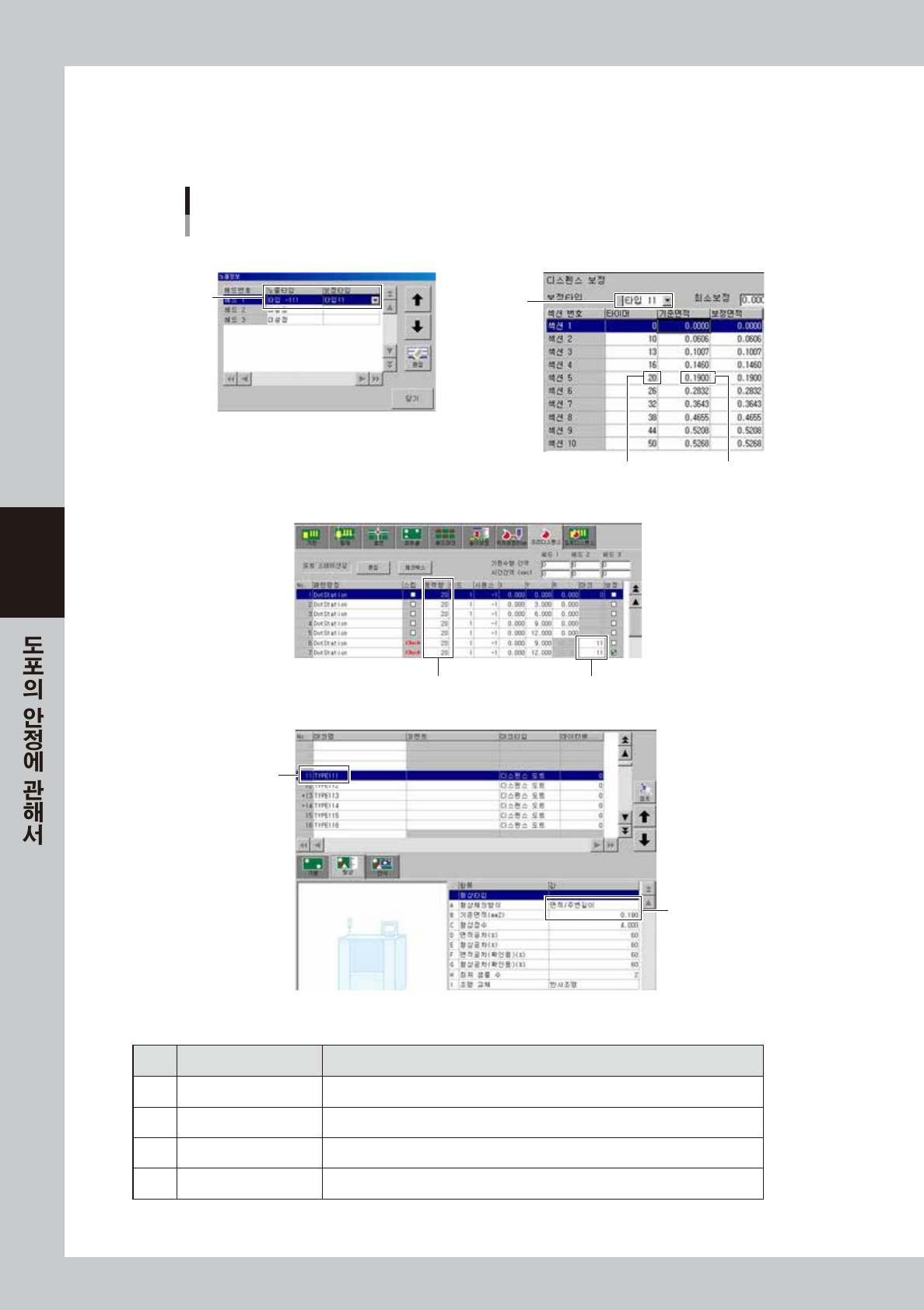

정확하게 보정이 되도록 하기 위해 , 다음의 설정항목이 맞는지 확인합니다. 여기에서는 , 111 노즐의 설정을
예로 설명합니다. 임의로 설정되어 있는 경우는, 다음과 같이 설정해 주십시오 .
각 설정항목의 확인
111노즐의 설정예
[셋업]「노즐정보」 화면 [장비설정]「디스펜스 보정」 화면
[기판]「프리 디스펜스」 화면
「마크」 화면
1
1
4
4
3
3
2
2
68426-N7- 0 0
█
111 노즐의 설정예
설정값 내용
1 타입 -111 : 타입 11 대상 노즐과 보정타입이 맞는지 확인합니다 .
2 11 사용할 마크 No. 가 맞는지 확인합니다 .
3 면적 / 주변길이 : 0.190 형상체크방식이 면적 / 주변길이로 되어 있으며 , 기준면적 값이 맞는지 확인합니다 .
4 20 액량과 타이머 값이 맞는지 확인합니다 .
4-33
4
4. 위치보정 디스펜스 기능
4.1 개요와 제한사항

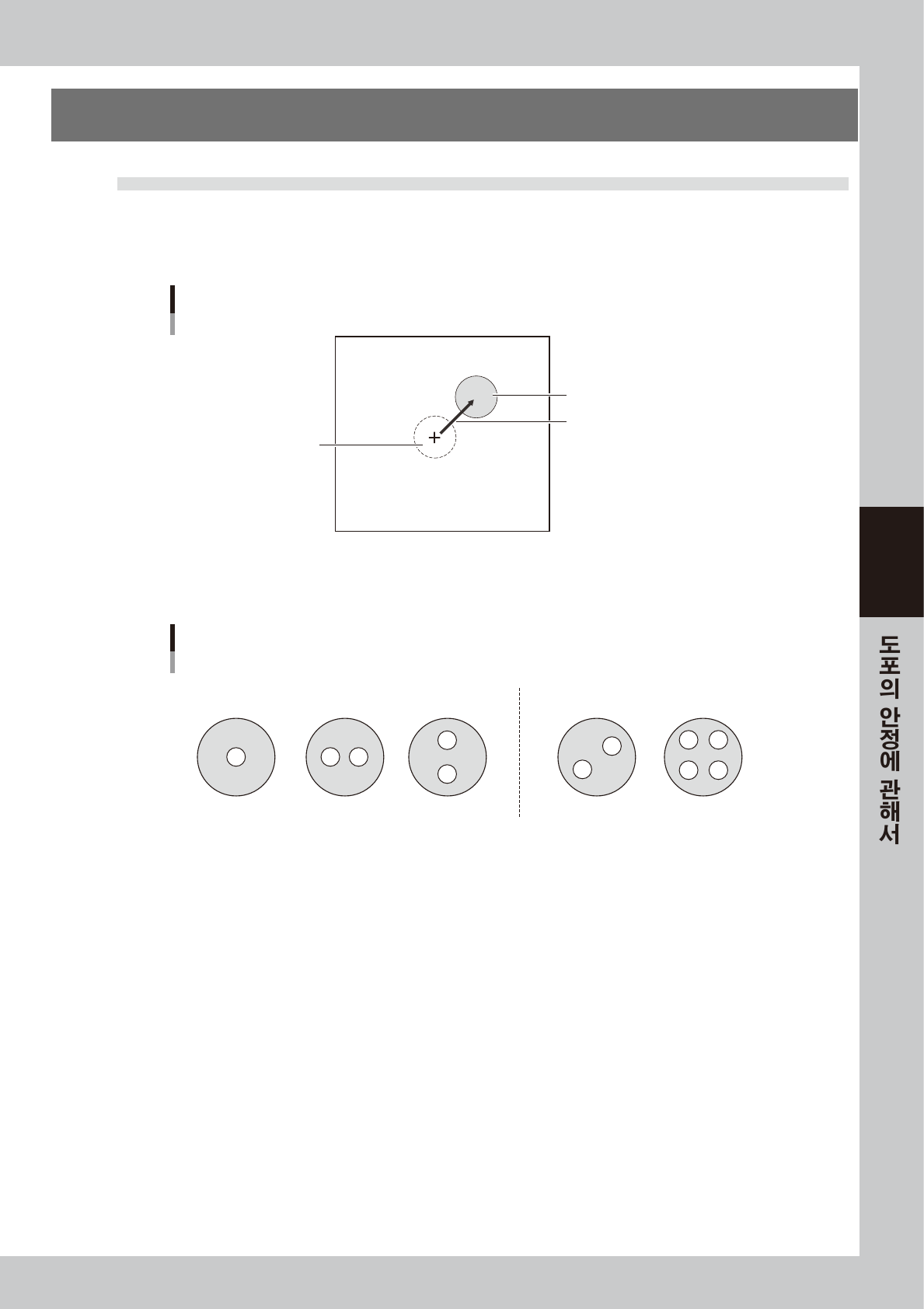

본 기능은 , 노즐의 감합공차 및 노즐 개체의 정밀도에 의해 노즐 위치 틀어짐을 계측하고 , 보정함으로서
도포 정밀도를 향상 시킬수 있는 기능입니다. 도트 스테이션 및 도트 플레이트상에 도포한 도트를 인식하
고 , 이상적인 위치로부터 도포의 틀어짐량을 구해서, 기판상에 도포할 때에 보정합니다.
도포 틀어짐량
이상적인 위치
도포위치
도포 틀어짐량
67412-N7-00
위치보정 디스펜스가 실행 가능한 노즐의 형상은 , 1 Shot 또는 2Shot 노즐이 됩니다. (솔더 노즐도 같음 )
그러나 , 2Shot 노즐에서 홀의 위치가 XY 양방향으로 옵셋되어 있는 노즐에는 대응하지 않습니다.
대응 노즐예
사용 가능
사용 불가능
67413 -N7-0 0
•
[ 장비설정 ]-[ 정밀 파라미터 ]-[ 위치보정 디스펜스 ] 화면의 [ 기판 로딩후 재실행 ] 및 [ 커버 오픈후 재실행 ] 은
V4.42STD R1.000 이후에 대응됩니다 .
•
도트 플레이트는 V4.42STD R1.000 이후에 대응됩니다 .
•
도트를 인식할 수 없는 도포액을 사용하고 있을 경우는 , 액량보정 및 위치보정을 할 수 없을 경우가 있습니다 .
특히 , 도트 플레이트는 백 조명이 장착되어 있으므로 , 도트 스테이션에서 인식되더라도 , 도트 플레이트에서는 인식되지
않을 가능성이 있습니다 .
•
위치보정 디스펜스 데이터를 포함하고 있는 기판 데이터의 미대응 장비 (YGD, HSD-XG 등 ) 및 , 미대응 오프라인 소프
트를 사용해서 기판 데이터를 저장하면 , 위치보정 디스펜스 데이터를 상실할 수 있습니다 .
•
Y.Fact 대응 버전은 , V4.41STD R1.000 이후입니다 .
