4-51 4 토출 타이밍 일람 ON ON ON ON ON 설정 축 동작 도트 직경 내용 XY-GO XY-POS Z-DOWN Z-LOW Z-UP XY축이 도포 포인트를 향해 움직이기 시작하면서 동시에 밸브가 작동합니다. XY축이 도포 포인트를 향해 움직일 때 축의 위치 결정 공차 내에 들어가 밸브가 작동합니다. Z축이 도포 포인트를 향해 하강하면서 동시에 밸브가 작동합니다 Z축이 도포 포인트에…
4-50
4
2
디스펜스 시퀀스를 편집합니다 .
디스펜스 시퀀스
1
11 12 13 14 15 16 17 18 19 20
2 3 4 5 6 7 8 9 10
68442-N7-00
1. 최소 액량
이 시퀀스넘버 토출동작을 적용할 최소 액량을 설정합니다 .
또한 , 기판 데이터상의 액량은 , 1 최소 액량과 2 최대 액량중 어느 시퀀스를 적용할지를 판별합니다 .
2. 최대 액량
이 시퀀스 넘버의 토출동작을 적용할 최대 액량을 설정합니다 .
3. 노즐타입
시퀀스가 적용될 노즐을 설정합니다 .
4. 토출 타이밍
접착제를 토출하는 밸브의 동작타이밍을 여기에서 설정합니다 .
XY-GO, XY-POS, Z-DOWN, Z-LOW, Z-UP 의 5 종류를 설정할 수 있습니다 .
4-51
4

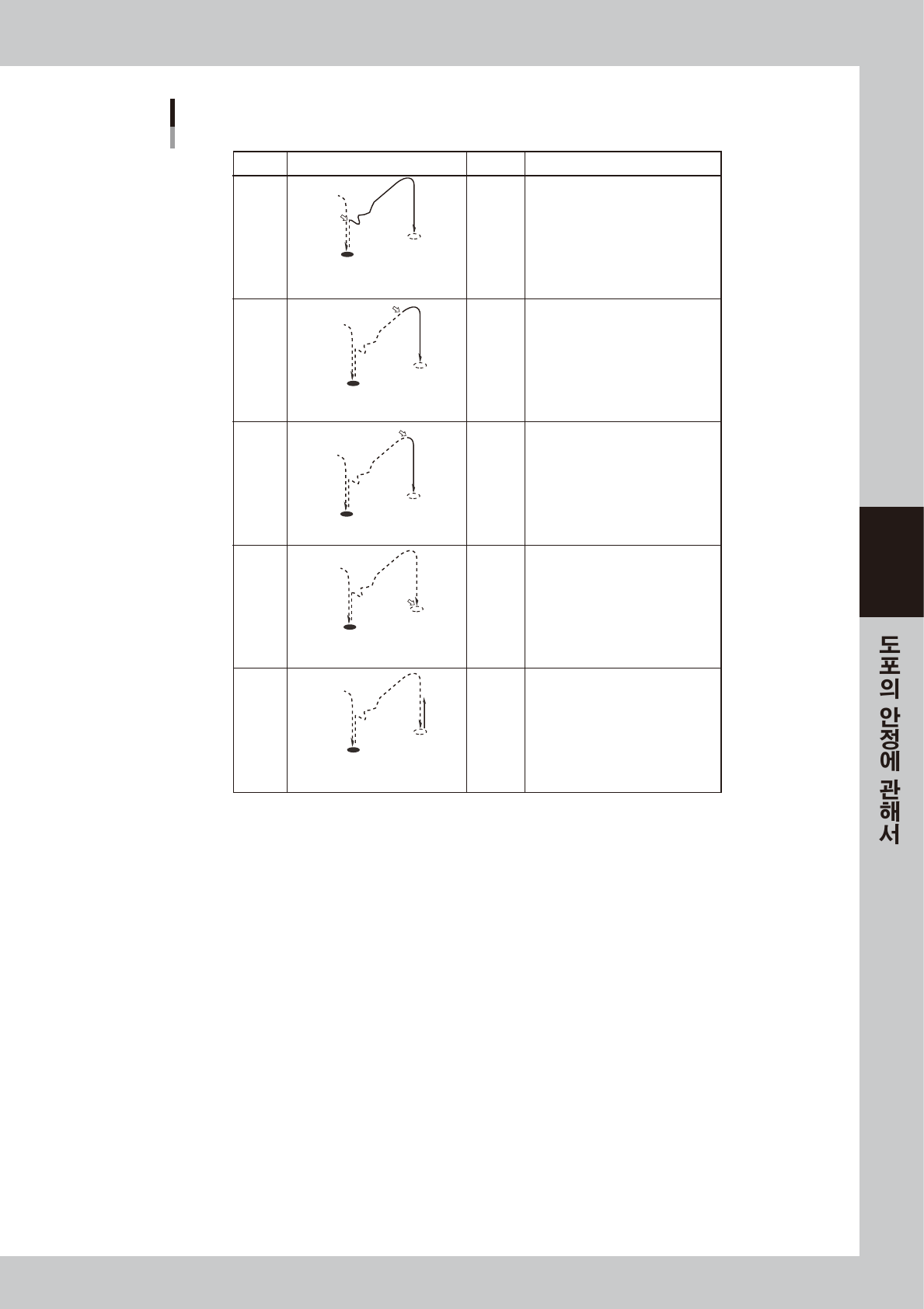

토출 타이밍 일람
ON
ON
ON
ON
ON
설정 축 동작 도트 직경 내용
XY-GO
XY-POS
Z-DOWN
Z-LOW
Z-UP
XY축이 도포 포인트를 향해 움직이기
시작하면서 동시에 밸브가 작동합니다.
XY축이 도포 포인트를 향해 움직일 때
축의 위치 결정 공차 내에 들어가
밸브가 작동합니다.
Z축이 도포 포인트를 향해 하강하면서
동시에 밸브가 작동합니다
Z축이 도포 포인트에 도달함과 동시에
밸브가 작동합니다.
1.5mm이하
도포량이 적은 2점 구멍노즐은 보통 이것을
사용합니다.
1.5~3.0mm
3.0mm이상
3.0mm이상
(XY-GO)를 선택했을 때 도포위치가 도포
전의 노즐선단에서 접착제의 흔들림 등으로
불규칙한 분포가 될 경우 이것을 선택하십
시오.
1.5~3.0mm 1점 구멍노즐은 보통
이것을 사용합니다.
(XY-POS)를 선택했을 때 도포위치가 도포
전의 노즐선단에서 접착제의 흔들림 등으로
불규칙한 분포가 될 경우 이것을 선택하십
시오.
하강단 타이머도 설정하십시오.
(Z-DOWN)를 선택했을 때 도포위치가 도포
전의 노즐선단에서 접착제의 흔들림 등으로
불규칙한 분포가 될 경우 이것을 선택하십
시오.
하강단 타이머도 설정하십시오.
Z축의 속도를 지나치게 느리게 하면서 높이
가 있는 도포형상을 원할 때 선택합니다.
보통은 사용하지 않습니다.
-
Z축이 도포 포인트에서 상승하면서
동시에 밸브가 작동합니다.
67419-N7- 00
5. 토출 후 타이머（msec）
접착제를 토출하는 밸브 작업이 끝난 후의 타이머를 여기에서 설정합니다 . XY 축의 이동거리에 따라서 도포 직경이 불균
형할 경우 , 여기에 수치를 입력하면 유용합니다 . 같은 액량임에도 불구하고 짧은 간격으로 도포하면 편차가 큰 액종의
경우는 20~50ms 를 입력하십시오 .
6. 아웃 확인 후 , 헤드 하강
XY 축의 이동 완료 후에 Z 축을 하강시키는 동작을 합니다 .
7. 하강목표위치 （mm）
기판면에 대한 도포높이를 여기에서 설정합니다 . 부호는 기판면에 대해 위 방향이 플러스 , 아래 방향이 마이너스입니다 .
기판면 높이의 수치에 정확한 수치가 입력되었음에도 불구하고 기판이 위로 휘거나 아래로 휘는 등의 영향으로 노즐 스톱
퍼의 접촉에 문제가 있을 경우는 다음과 같이 설정해 주십시오 .
•
노즐 스톱퍼가 미접촉인 곳은 마이너스 수치를 입력합니다 .
•
노즐 스톱퍼가 접촉하는 곳은 플러스 수치를 입력합니다 .
8. 하강속도 （％）
접착제를 도포할 때 Z 축이 하강하는 속도를 여기에서 설정합니다 . 수치는 Z 축 모터의 최고 회전수에 대한 퍼센트입니다 .
보통은 100％로 설정합니다 . 노즐선단의 접착제가 기판에 도포되지 않고 노즐주위에 부착할 경우 , 느리게 하면 유용합니
다.
4-52
4
9. 하강단 타이머 （msec）
Z 축이 하강목표 위치에 도달하고 상승을 개시할 때까지의 시간설정을 여기에서 합니다 . 접착제가 기판에 도포되지 않거
나 주위에 흩어질 경우 수치를 입력하면 유용합니다 . 기판상에 도포제가 스며드는 시간이 필요한 액종（크림솔더 등）에서
접착제 늘어짐 ( 꼬리 ) 을 개선시킬 경우 , 50~200ms 으로 설정합니다 .
10. 저속하강 거리 （mm）
Z 축이 하강시에 저속이 되는 기판면에 대한 높이를 설정합니다 .
11. 저속하강 속도 （％）
Z 축이 하강시에 저속이 되는 속도를 설정합니다 . 수치는 Z 축 모터의 최고 회전수에 대한 퍼센트입니다 . 노즐 선단의 접
착제가 기판에 도포되지 않고 노즐 주변에 부착할 경우 느리게 하면 유용합니다 .
12. 상승 목표위치 （mm）
접착제 도포 후에 Z 축이 상승할 때의 목표위치를 여기에서 설정합니다 . 수치는 기판면에 대한 높이입니다 . 그다음 작업을
허용하는 높이와 동등 이상의 수치를 입력하십시오 .
도트의 꼭대기 부분이 헤드 이동방향으로 끌리는 경우는 높여주십시오 . 또한 높이에 여유가 있을 경우는 택타임 향상을
위해 낮추어 주십시오 .
13. 상승속도 （％）
접착제 도포 후에 Z 축이 상승하는 속도를 여기에서 설정합니다 . 수치는 Z 축 모터의 최고 회전수에 대한 퍼센트입니다 .
접착제의 늘어짐에 의해 처지거나 흩어질 경우 , 느리게 하면 유용합니다 . 노즐은 분명히 기판에 접촉되어 있으나 , 접착제
의 늘어짐 ( 꼬리 ) 현상이 있을 경우는 10％씩 느리게 하면서 테스트 해 주십시오 .
14. 상승단 타이머 （msec）
Z 축이 도포를 종료하고 상승 선단에서 XY 축이 움직일 때 까지의 타이머를 여기에서 설정합니다 . 본드가 늘어질 가능성
이 높은 액종이지만 , 상승속도는 느리게 할 필요가 없는 경우는 접착제 끊어짐 대책으로서 30~100 정도를 입력하십시오 .
15. 저속상승 거리 （mm）
접착제 도포 후에 Z 축이 상승할 때 , 목표위치로 이동하기 전에 속도를 늦추는 높이를 설정합니다 . 수치는 기판면에 대한
높이입니다 .
16. 저속상승 속도 （％）
접착제 도포 후에 Z 축이 상승하고 , 목표위치로 도달하기 전에 속도를 낮췄을 때의 스피드를 여기에서 설정합니다 . 수치는
Z 축 모터의 최고 회전수에 대한 퍼센트입니다 . 접착제의 늘어짐 , 흩어짐 등이 발생할 경우 , 느리게 하면 유용합니다 .
17. 다음 작업 허가높이 （mm）
접착제 도포 후에 Z 축이 상승할 때 XY 축을 작동해도 되는 높이를 여기에서 설정합니다 . 수치는 기판면에 대한 높이이며
기판상에 기판면보다 높은 부품 등의 장애물이 있을 경우 , 그 최대 높이보다 １mm 이상의 수치를 입력하십시오 .
또한 접착제의 늘어짐 , 흩어짐 등이 발생한 경우 상승속도와 함께 이 수치를 높이면 유용합니다 .
이 수치가 적절하지 않을 경우는 , 노즐과 기판상의 장애물이 충돌될 가능성이 있습니다 . 도트의 꼭대기 부분이 헤드 이동
방향으로 끌리는 경우는 높여주십시오 . 또한 높이에 여유가 있을 경우는 택타임 향상을 위해 낮추어 주십시오 .
18. 코멘트
디스펜스 시퀀스에 관한 메모를 입력합니다 .
19. 토출 펄스 폭 （msec）
보통 「０」으로 설정합니다 .
20. 토출 펄스 간격 （msec）
보통 「０」으로 설정합니다 .
