4-27
4
4
실행 항목을 설정합니다 .
실행 항목의 설정은「3.1.6 디스펜스 보정 맵의 작성」을 참조해서 , 디스펜스 보정 맵을 작성했을 때와
같은 설정으로 해 주십시오 .
실행항목의 설정
111노즐 설정예
도포장소
[타이머 자동입력] 버튼
[실행] 버튼
타입
헤드
68420-N7- 0 0
█
111 노즐의 설정예
항목 설정값 내용
헤드 Head 1 도포할 헤드를 선택합니다 .
Typ e Type11 노즐의 보정타입을 선택합니다 .(111 노즐의 경우는 Type11)
Num. 5 측정할 점수를 설정합니다 .(5 점이상 )
Pre Disp.Num. 5 프리 도팅할 점수를 설정합니다 .(3 점이상 )
Mark No. 11 인식에 사용할 마크 번호를 설정합니다 .
Speed 100 스피드는 「100」 으로 설정합니다 .
Use Section 10 보정할 섹션수를 설정합니다 .( 권장 :10)
Height Cor. Not Use 비접촉 노즐의 경우는 , 「사용」 으로 설정합니다 .
도포 장소
DotStation
도포할 장소를 설정합니다 .
5
측정을 실시합니다 .
1. 전술의「3.1.6 디스펜스 보정 맵의 작성」에서 설정한 에어압과 같은 압력인지 확인하고 , [Execute]
버튼을 눌러주십시오 . 페이퍼 전송 확인 대화창이 표시되므로 , [ 확인 ] 버튼을 누릅니다 .
2. 보정 맵 작성시와 같은 식으로 [ 모니터 ]-「비젼」화면에서 도포 화상을 확인하면서 표시되는 측정
결과를 메모해 주십시오 .
3. 보정 맵을 작성했을 때의 최대 타이머 섹션까지 순차적으로 측정하고 , 결과를 메모합니다 .
4-28
4
6

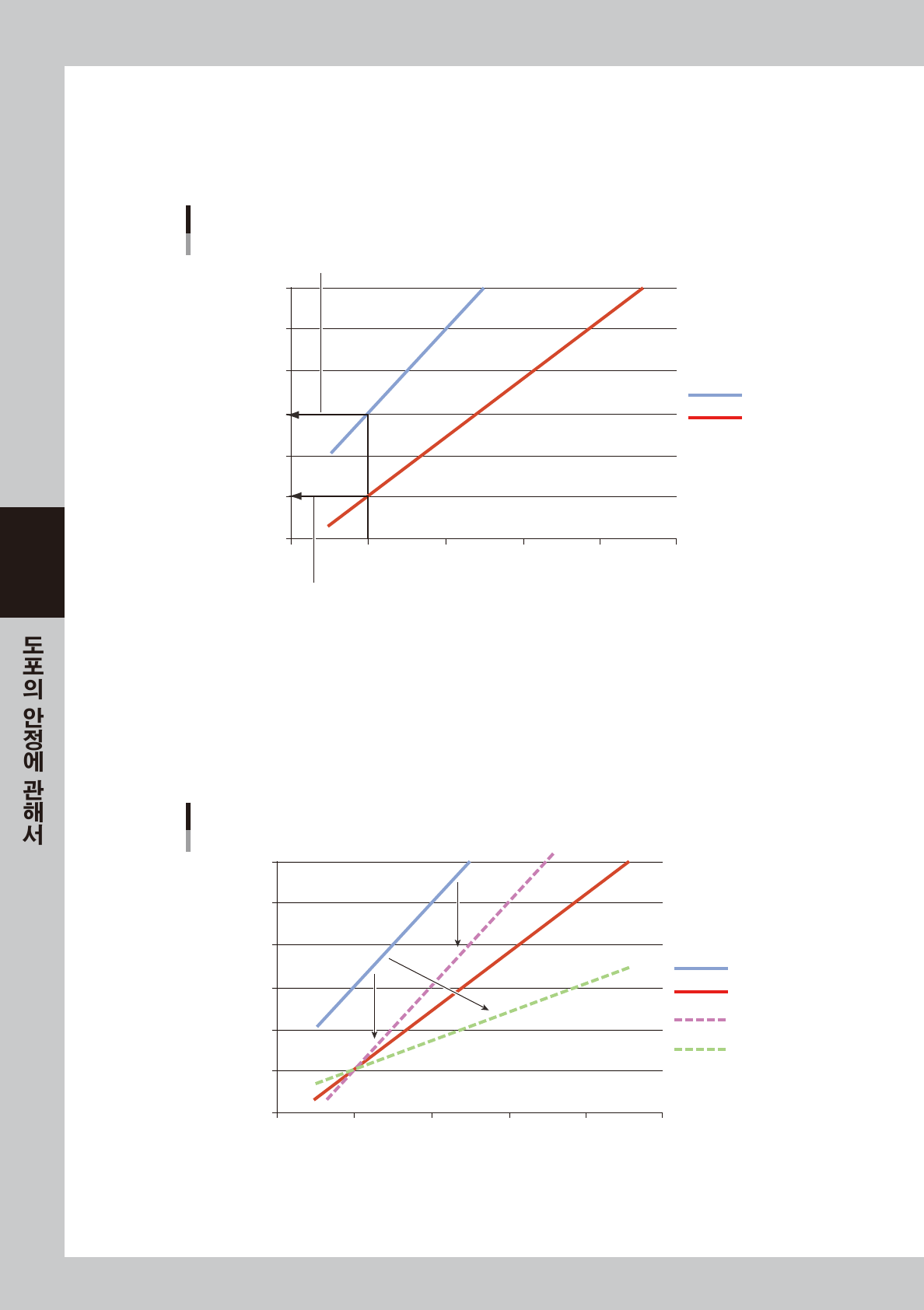

측정결과를 그래프화 합니다 .
1. 보정 맵 작성시 (100% 실린지 ) 의 타이머의 도포면적 결과와 , Step5 에서 메모한 잔량 10~50% 실
린지로의 타이머 도포면적 결과를 엑셀 등을 사용해서 그래프로 합니다 .
다음은 , 잔량 100% 와 10% 의 실린지를 사용해서 얻은 데이터를 바탕으로 한 그래프의 예입니다 .
0
0.1
0.2
0.3
0.4
0.5
0.6
0 20 40 60 80
100
측정결과 그래프 1
예
액량 [msec]
잔량10%의 실린지로 액량20의 도포면적
잔량100%의 실린지로 액량20의 도포면적
도포면적 [mm2]
잔량100%
잔량10%
67422-N7-00
2. 이 그래프에 비례타입 , 가산타입의 보정량 그래프를 추가합니다 .
비레타입과 , 가산타입의 그래프는 기준이 되는 액량 20msec 에서의 100%, 10% 의 도포면적 결과
와 잔량 100% 일 때의 그래프가 베이스로됩니다 .
잔량이 100% 일 때의 결과는 도포면적 0.3 ㎟ , 잔량이 10% 일 때는 0.1 ㎟이므로 , 0.3-0.1=0.2
㎟만큼 잔량 100% 의 그래프에서 빼기한 그래프를 그립니다. 이것이 가산타입의 보정 그래프입니다.
한 편 , 비례타입의 보정량은 , 0.1 ÷ 0.3=1/3 이 되므로 , 잔량 100% 의 그래프에 대해 기울기가
1/3 이 되도록 그래프를 그립니다 . 이것이 비례타입의 보정 그래프입니다 .
0
0.1
0.2
0.3
0.4
0.5
0.6
0 20 40 60 80
100
측정결과 그래프 2
예
0.2㎟
기울기1/3
0.2㎟
잔량100%
잔량10%
가산타입
비례타입
액량 [msec]
도포면적 [mm2]
67423 -N7- 0 0
4-29
4

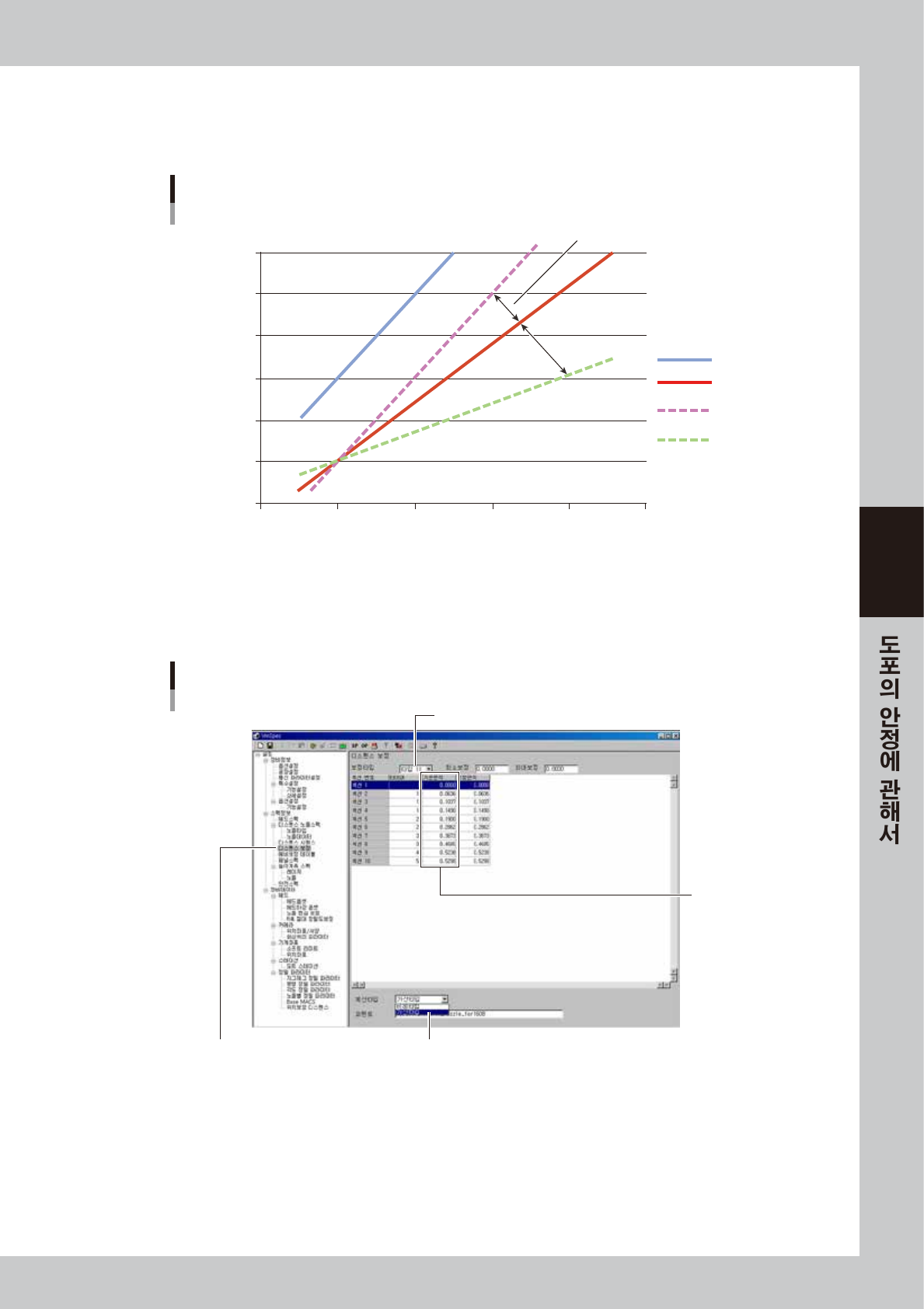

3. 이 가산타입의 보정그래프 , 비례타입의 보정그래프와 잔량 10% 일 때의 경과 그래프와의 형태를 비
교합니다 . 여기에서의 예로는 , 가산타입의 보정그래프쪽이 10% 결과의 그래프에 보다 가까우므로 ,
가산타입쪽이 엄밀하게 보정가능하다고 생각됩니다 .
0
0.1
0.2
0.3
0.4
0.5
0.6
0 20 40 60 80
100
가산타입쪽이 보다 가깝다
측정결과 그래프 3
예
잔량100%
잔량10%
가산타입
비례타입
액량 [msec]
도포면적 [mm2]
67424-N7-00
7
계산타입을 설정합니다 .
[ 장비설정 ]-「디스펜스 보정」화면을 열어서 ,「보정타입」을「가산타입」으로 설정해 주십시오 .
「디스펜스 보정」화면
「디스펜스 보정」을 선택
편집할 보정타입을 선택
「가산타입」을 선택
테이블 기준면적
68425-N7-00
