3.3 도트 플레이트
도트 플레이트는 본체에 장착되어 있으며 , 노즐을 교환한 후의 도포위치 (XYR 틀어짐 ) 를 보정하는 목적
으로 사용됩니다 .
보정에 사용할 도트의 도포장소는 탈착 가능한 세라믹 플레이트를 사용하고 있습니다.
상기의 보정기능을「위치보정 디스펜스 기능」이라고 합니다.
「위치보정 디스펜스 기능」에 관해서는 , 제 4 장「4. 위치보정 디스펜스 기능」을 참조해 주십시오 .
참고
도트 스테이션이 겸비되어 있을 경우는 , 같은 기능이 포함되어 있으므로 도트 플레이트는 장착되지 않습니다 .
n
요점
도트 플레이트는「위치보정 디스펜스 기능」으로만 사용하며 , 사용후에는 도포액을 닦아주십시오 . 도트의 형상과 액량의
보정을 실행할 경우는 , 옵션의 도트 스테이션이 필요합니다.

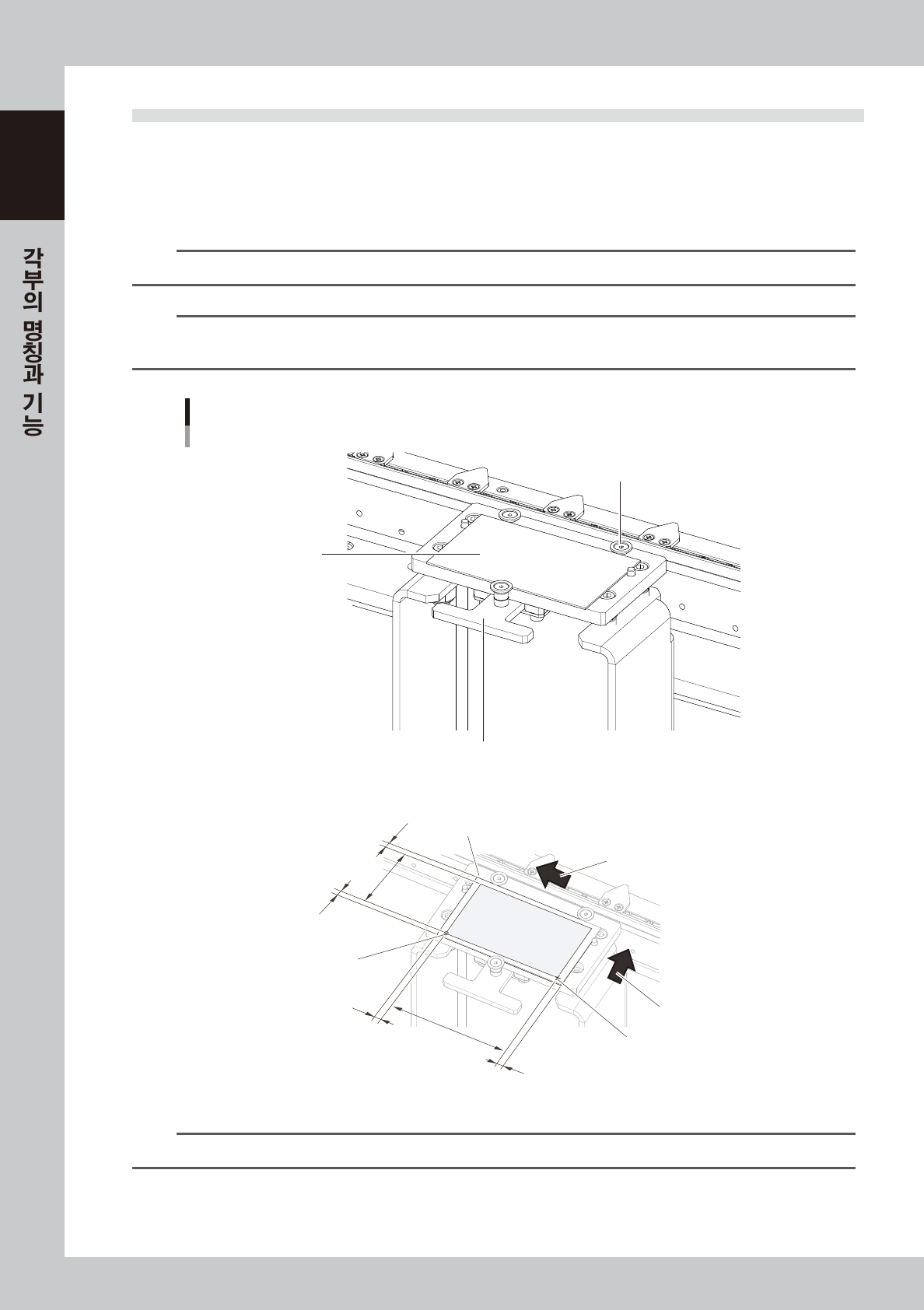

도트 플레이트
클램프 레버
스테이션 기준
도트 기준
6.0mm
6.0mm
6.0mm
6.0mm
88.0mm
48.0mm
세라믹 플레이트
스톱퍼
■ 도트 플레이트의 기준위치
미는 방향
접점(닿는) 위치
미는 방향
67108-N7- 00
n
요점
도트 플레이트를 장착할 때에는 , 상기의 그림과 같이 화살표 방향으로 밀어서 고정해 주십시오 .
1-11
1
3.4 도트 스테이션 ( 옵션 )
도트 스테이션은 , 주로 접착제 등을 도포할 경우에 프리 디스펜싱 장소로서 사용됩니다. 그 외에 다음과
같은 용도로도 사용할 수가 있습니다.
•
위치보정 디스펜스를 실행할 경우
•
실린지내의 도포액 잔량의 변화에 따른 도트 직경의 감소를 방지하기 위해 도포 직경 확인 피드백을 실행할 경우
( 디스펜스 보정기능 )
•
장시간 사용하지 않은 헤드를 사용할 경우 , 제일 첫 도포를 안정시키기 위해 디스펜스 도중에 프리 디스펜싱을 실행할
경우 ( 자동 프리 디스펜싱 기능 )
프리 디스펜싱에는 전용 용지( 자동 감기식 ) 를 사용하며 , 실린지 교환후 처음으로 사용할 경우는 페기용
컵에 도포액을 버릴 수가 있습니다. 도트 스테이션에 프리 디스펜싱 동작을 할 때에는 , 페이퍼가 진공으로
인해 고정되어 있는지 확인하고 도포를 실시해 주십시오 .
n
요점
도트 스테이션의 상세한 내용에 관해서는, 제 4 장「5. 도트 스테이션 ( 옵션 )」을 참조해 주십시오 .

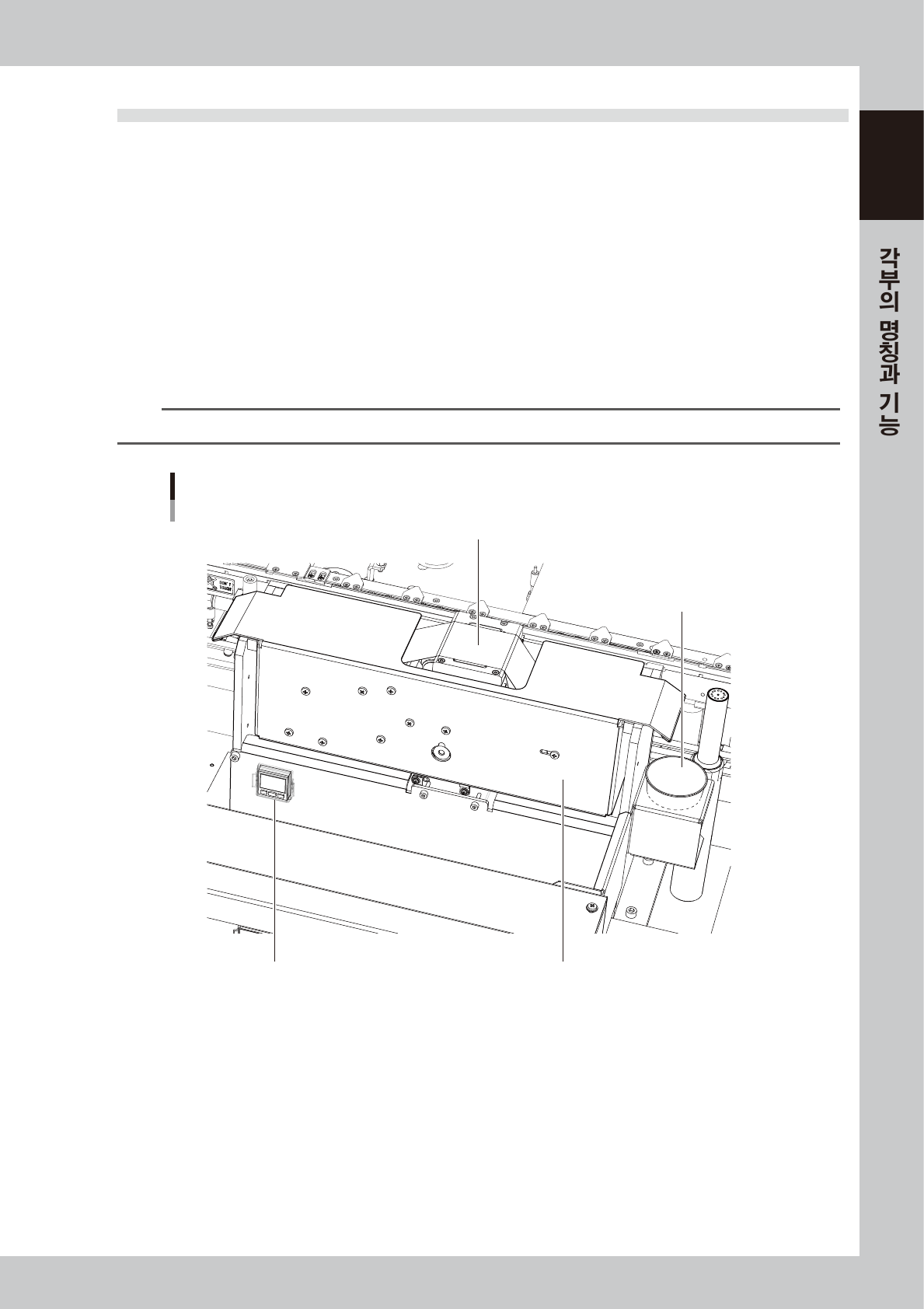

도트 스테이션
도트 스테이션 본체
프리 디스펜싱 장소(전용 용지)
부압 인디케이터
페기용 컵
67109-N7-10
부압 인디케이터
롤 페이퍼를 진공했을 때의 부압을 표시합니다 . 부압의 상태에 따라서 표시되는 수치의 색깔이 바뀝니다 .
녹색 : 규정값 이상 부압이 올라간 상태
빨간색 : 부압이 올라가 있지 않은 상태 ( 프리 디스펜싱 동작시에 에러가 발생 )
1-12
1
4. 정면 조작패널
정면 조작패널에 배치되어 있는 공압 및 온도조절 관계 스위치 등의 조작방법에 대해서 설명합니다 .

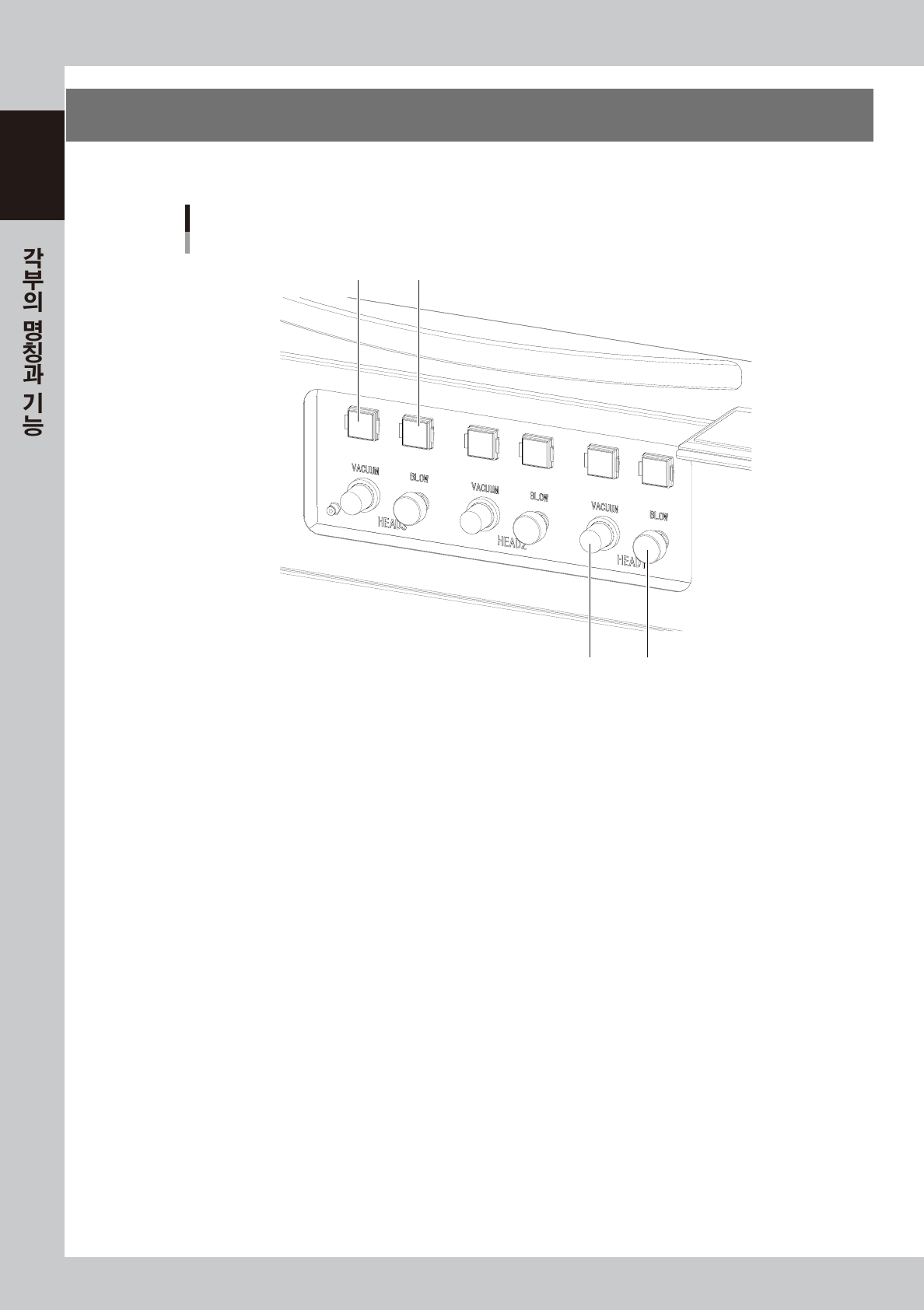

정면 패널 스위치
실린지내의 부압표시 토출압력(정압)표시
토출압력 조정 손잡이실린지내의 부압조정 손잡이
67110 -N 7-0 0
1.
BLOW
도포시의 토출압력을 조정합니다 . ( 조정방법은 제 2 장「3.7 디스펜스 데스트를 실행한다」참조 )
2.
VACUUM
( 옵션 )
저점도의 접착제나 페이스트 등의 액체 흐름을 방지하기 위해 , 실린지내에 부압을 가합니다 .
