6-20 6 [배열변경] 탭 부품 6 86 21-N 7- 0 0 ■ 공백 행 칸채 워 정리 부품데 이터 의 공백 란을 삭제 합니 다 . 더불어 , 유 효 데 이터 를 부품번 호 1 번부터 배열 변경 합 니 다 . ■ 피더 세팅번호 로 정리 부품데 이터 를 피더 의 세 팅 번 호 순 으로 배열 변경 합 니 다 .
6-19
6
3.5 배열변경
「배열변경」탭은 , 선택하는 버튼에 따라 내용이 달라집니다.
· [ 기판 ] 버튼내의 배열변경 대상은 , 탑재 , 옵셋 , 피듀셜 , 배드마크입니다 .
· [ 부품 ] 버튼내의 항목은 「공백행 칸채워 정리」와「피더 세팅번호로 정리」가 있습니다 .
[배열변경] 탭
기판
68620-N7-00
■ 우선순위
이 번호로 배열변경의 우선순위가 결정됩니다 . 10 단계까지 우선순위를 설정할 수 있습니다 .
■ 항목
배열변경을 할 항목을 선택합니다 . 선택한 탭 내의 항목이 리스트로서 표시됩니다 .
■ 방향
배열변경을 할 방향을 선택합니다 . 오름순 또는 내림순을 선택합니다 .
■ [ 배열변경 ] 버튼
배열변경을 실행합니다 .
n
요점
선택범위가 지정되어 있지 않을 때는 모든 행이 선택된 상태가 됩니다 .
6-20
6
[배열변경] 탭
부품
68621-N7- 0 0
■ 공백행 칸채워 정리
부품데이터의 공백란을 삭제합니다 . 더불어 , 유효데이터를 부품번호 1 번부터 배열변경합니다 .
■ 피더 세팅번호로 정리
부품데이터를 피더의 세팅번호순으로 배열변경합니다 .
6-21
6

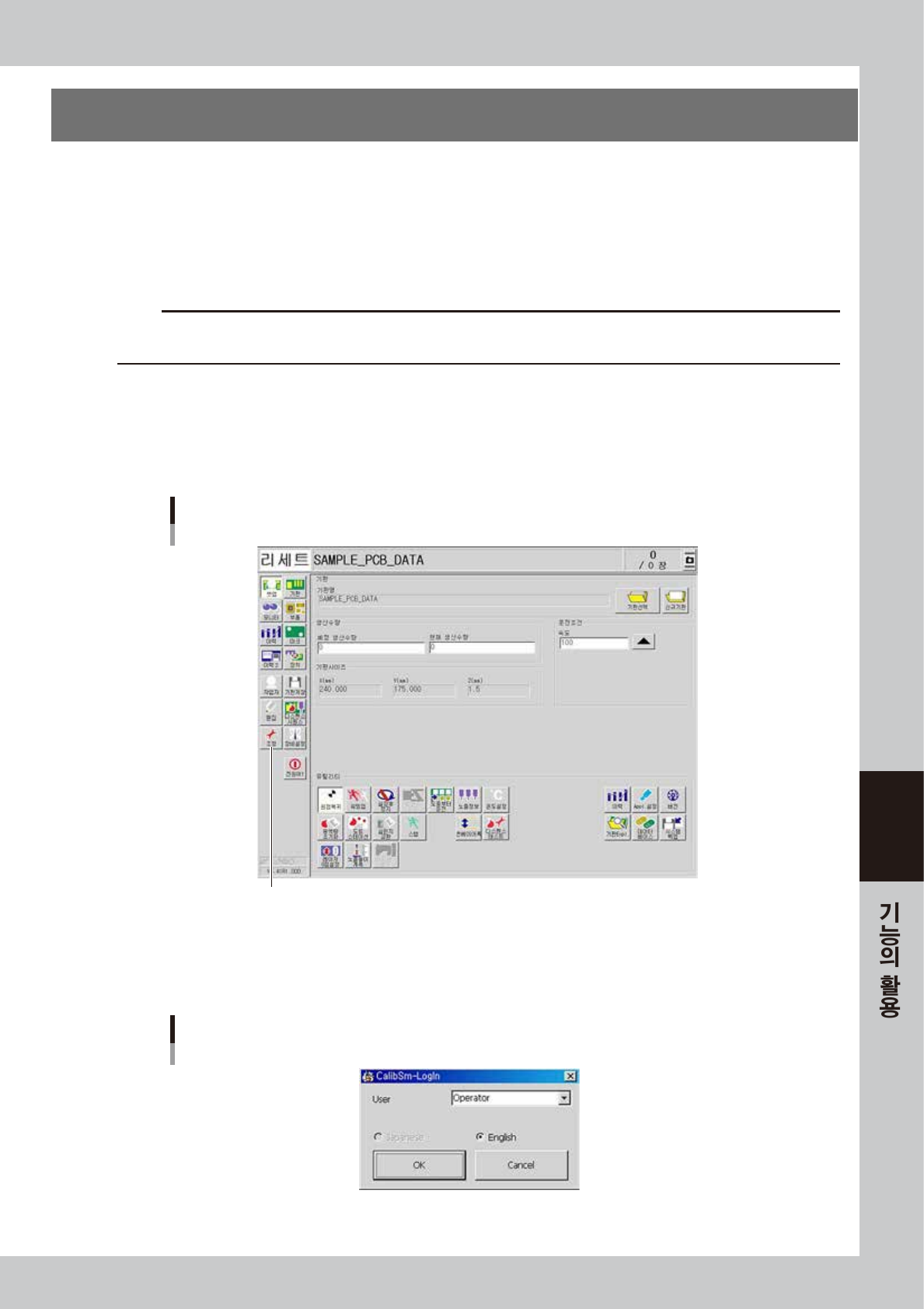

4. 조정 화면에서의 디스펜스 테스트
일반적으로 디스펜스 테스트는「셋업」화면의 [ 디스펜스 테스트 ] 버튼을 눌러서 실행하며 , 프리 디스펜스 동작
을 바탕으로 도포합니다 .
생산전이나 생산중에 에어압 조정을 할 경우는 , 제 4 장 「2 디스펜스 테스트 기능」을 참조해서 실시해 주시십시
오.
여기에서는 , 「조정」화면에서 임의의 조건을 설정해서 디스펜스 테스트를 실행하고 도트 면적을 확인하는 방법
에 대해서 설명합니다 .
c
주의
디스펜스 테스트는 생산용 기판으로는 확인할 수 없습니다 .
기판상에서 실행할 경우는 , 본 장비에 부속되어 있는 테스트 기판（KV6-M3801-10X) 을 사용해 주십시오 .
1
기판 데이터를 선택합니다 .
「셋업」화면의 [ 기판선택 ] 버튼을 누릅니다 .
2
[ 조정 ] 버튼을 누릅니다 .
[조정] 버튼
[조정] 버튼
68622-N7-00
3
장비조정 프로그램을 기동합니다 .
「Operator」를 설정하고 [OK] 버튼을 누릅니다 .
장비조정 프로그램
인증
68623-N7-00
