4-53
4
7. 도포위치의 확인과 수정
여기에서는 도트 디스펜스 정보에서 설정한 도포위치를 트레이스 기능으로 확인하고 티칭기능 또는 수치입력으로
수정합니다 . 트레이스 기능이란 데이터에 표시되는 좌표에 실제로 티칭 유니트가 이동하는 기능입니다 .
티칭 유니트를 카메라로 지정하면 직접 육안으로 보고 확인할 수 있습니다 .
도포위치의 확인과 수정 플로우 차트
위치확인을 실행할
도포No.를 선택한다
도포위치를
확인한다
적정한 좌표데이터를
티칭입력한다
데이터를 저장한다
기판이 고정되어 있습니까?
도포위치의 수정을
하시겠습니까?
작업을 계속하시겠습니까?
기판을 고정한다
YES
YES NO
NO
NO
YES
정보 열기
도트 디스펜스
67420-N7-00
c
주의
재차 디스펜스 전개를 하면 덮어쓰기 되므로 주의해 주십시오 .
4-54
4
1
도트 디스펜스 정보 화면을 표시합니다 .
「기판」화면의 「도트 디스펜스」탭을 누릅니다 .
도트 디스펜스 정보 화면이 표시됩니다 .
도트 디스펜스의 정보
68443-N7-00
2
트레이스 설정을 합니다 .
1. [ 티칭 ] 버튼을 누릅니다 .
「도트 디스펜스」화면이 표시됩니다 .
2. [ 설정 ] 버튼을 누릅니다 .
「도트 디스펜스」화면
[설정] 버튼
68444-N7-00

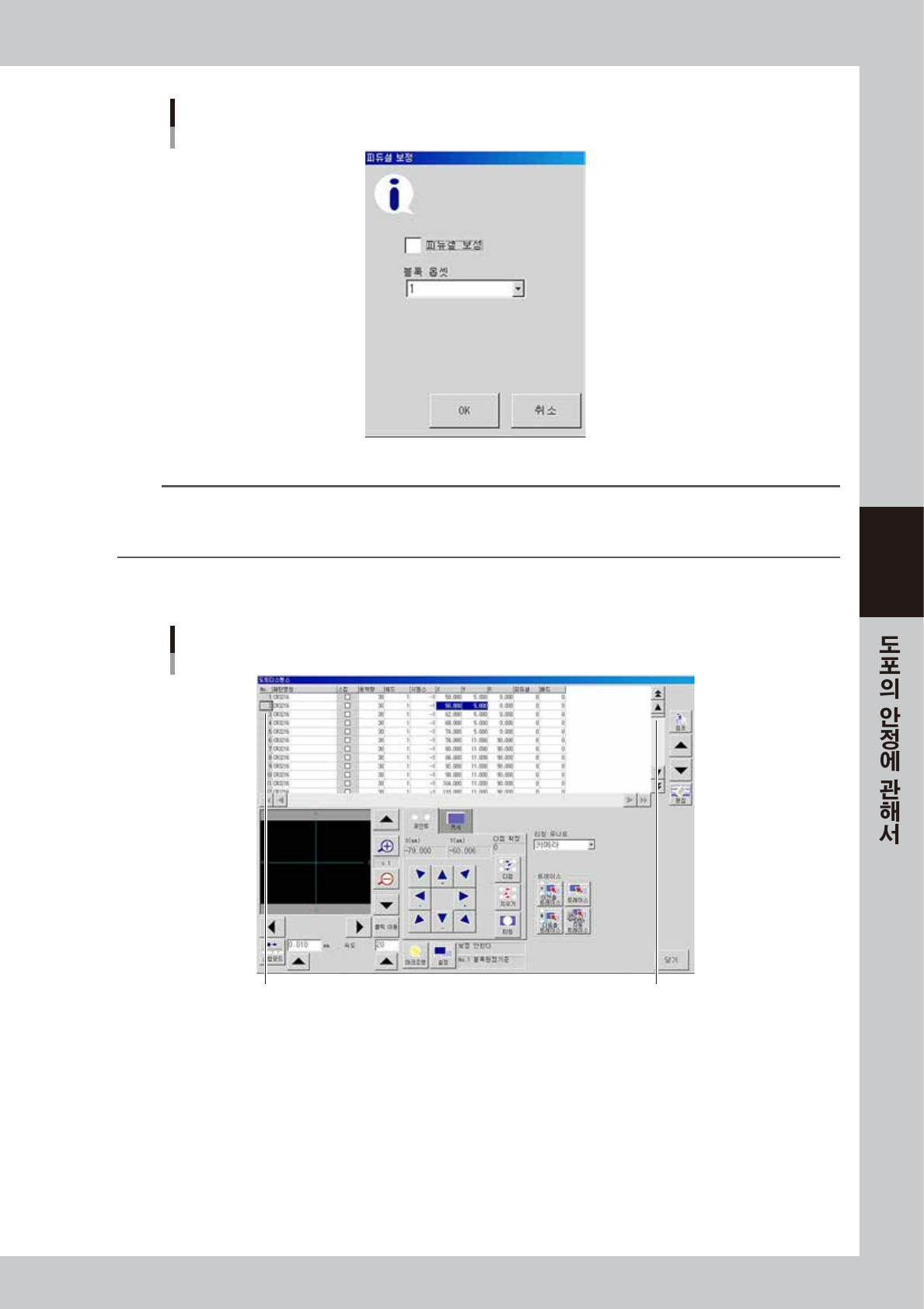

3. 피듀셜 보정을 사용하고 있는 기판데이터의 경우에는 「피듀셜 보정」항목을 체크합니다 .
4-55
4
피듀셜 보정 설정
68445-N7-00
n
요점
피듀셜 마크를 사용하는 기판데이터를 수정, 추가, 작성할 경우,「피듀셜 보정」에 체크하면 기판선택 후 , 자동적으로 기판
의 피듀셜을 인식하고 보정데이터를 취득합니다. 이로 인해 정확한 위치를 티칭 , 트레이스 할 수가 있습니다. 이 기능을 사용
할 경우에는 , 미리 정확한 피듀셜 마크의 좌표나 마크 데이터 등이 설정되어 있을 필요가 있습니다.
3
위치를 확인할 도포 No. 를 선택합니다 .
도포번호 선택
「No」란을 클릭해서, 행을 선택 표시할 행을 변경
68446-N7-00
