2-12 2 2 .3 장치화 면 「장 치 」화 면 내 의 수동 조 작 버 튼 에 관 한 내 용 과 기 능 에 대 해 서 설 명 합 니 다 . ■ 컨베 이어 수 동 조작 컨베이어 수동 버튼 3 1 4 2 5 6 7 8 9 10 11 68 23 0 -N 7- 0 0 1. [ 기판 반 출 ] 버 튼 기 판 고 정 을 해제 하 고 , 기판을 출구 위 치 까 지 이 동합니 다 . 2. [ 기판 반입 …
2-11
2
버튼명 기능
16 노즐높이 계측
레이저 변위계 ( 옵션 ) 를 겸비하고 있을 경우에만 유효하며 , 터치센서에 노즐을 대어서 노즐
의 높이를 계측합니다 . 노즐을 교환하거나 , 장비의 전원을 재투입 했을 경우에 실행합니다 .
17 도트 St. 높이계측
레이저 변위계 ( 옵션 ) 를 겸비하고 있을 경우에만 유효하며 , 레이저 변위계로 도트 스테이션
의 높이를 계측합니다 .
18 스텝 설정한 항목의 동작이나 장소에서 일시정지를 시킬수가 있습니다 .
19 컨베이어 폭 컨베이어 폭 대화창에서 컨베이어의 폭을 변경할 수가 있습니다 .
20 디스펜스 테스트 도포상태의 확인 및 도포 에어압의 조정할 때 사용합니다 .
21 운전 속도 운전속도를 변경할 수 있습니다 . 보통 「100」 으로 사용합니다 .
2-12
2
2.3 장치화면
「장치」화면내의 수동조작 버튼에 관한 내용과 기능에 대해서 설명합니다.
■ 컨베이어 수동조작
컨베이어 수동 버튼
3
1
4
2
5
6
7 8 9 10 11
68230-N7-00
1. [ 기판반출 ] 버튼
기판고정을 해제하고 , 기판을 출구위치까지 이동합니다 .
2. [ 기판반입 ] 버튼
입구 또는 대기위치에서 기판을 이동하고 세팅위치에서 고정합니다 .
3. [ 컨베이어폭 ] 버튼
컨베이어 폭을 생산할 기판 (PCB) 폭에 맞춥니다 .
[ 컨베이어 ] 버튼을 누르면 ,「컨베이어 폭」대화창이 표시되므로 , 컨베이어 폭을 확인하고 [OK] 버튼을 눌러 주십시오 .
컨베이어가 지정된 폭으로 변경됩니다 .
「컨베이어 폭」화면
682 31-N 7-0 0
c
주의
컨베이어 폭 조정시 , 컨베이어 레일이 다른 컨베이어 유니트와 푸쉬업 핀 등에 닿지 않도록 주의해 주십시오 .
2-13
2
4. [ 축 이동 ] 버튼
수동으로 축을 움직일 경우에 사용합니다 . [ 축이동 ] 버튼을 누르면 , 「축이동」화면이 표시되므로 , 화살표 키를 사용
하거나 , [PTP] 버튼을 눌러서 수치를 입력해 주십시오 . 축을 지정한 위치로 이동시킬 수 있습니다 .

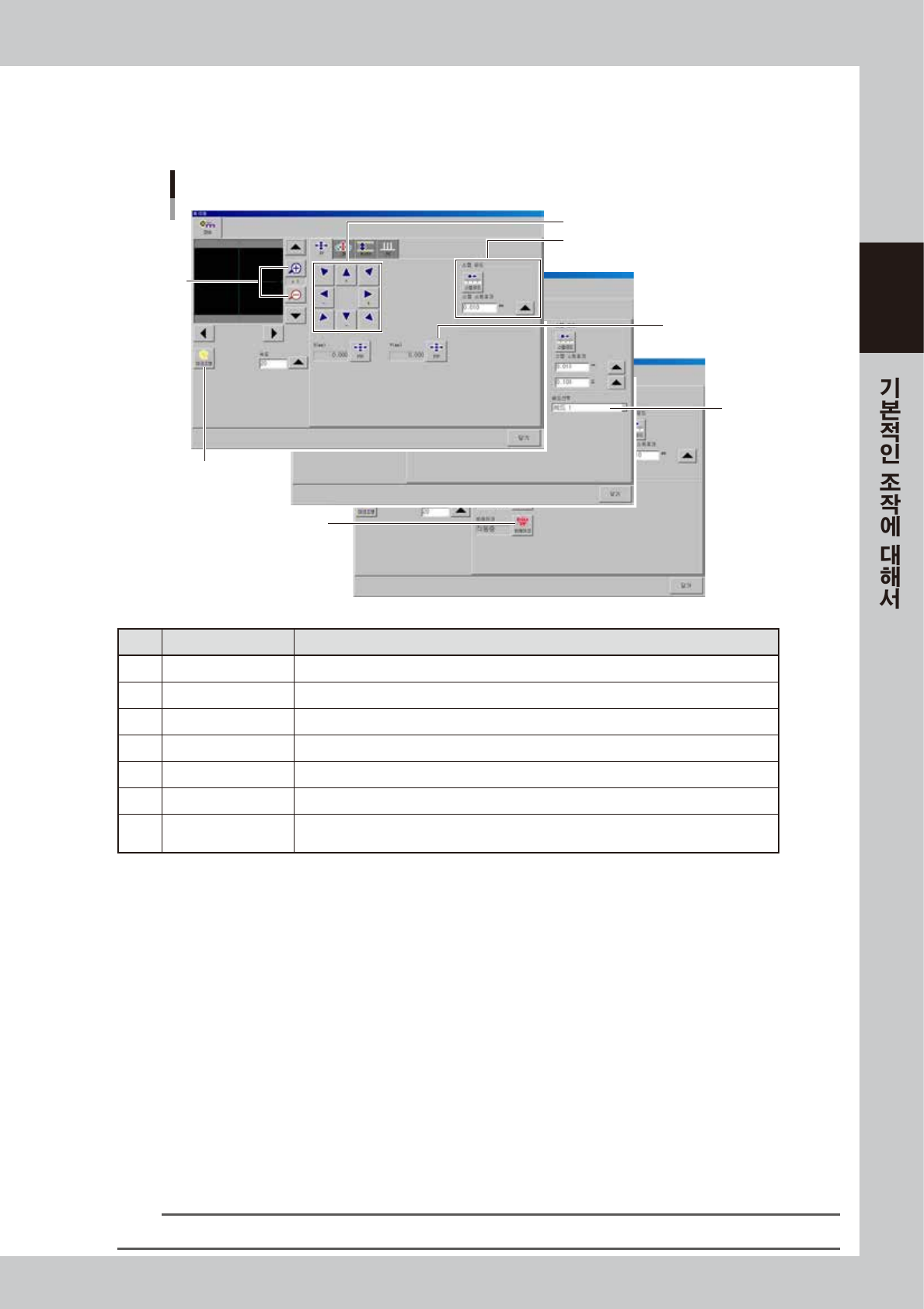

「축이동」화면
1
2
5
4
6
3
7
68232-N7-00
버튼명 기능
１ 확대 , 축소 （＋ , −） 화상의 확대 , 축소를 실행합니다 .(16 배 ~1/16 배 )
２ 마크조명 마크조명을 수동으로 변경할 수 있습니다 . 데이터에는 영향을 미치지 않습니다 .
3 화살표 이동 방향으로 이동시킬때 사용합니다 .
４ 스탭모드 스탭 스트로크에 지정한 양만큼 화살표키로 움직입니다 .
5 PTP 지정한 좌표로 대상물이 이동합니다 .
6 헤드선택 조작할 헤드를 선택합니다 . (ZR 축만 )
7 브레이크
비상정지 상태에서 , 브레이크를 해제할 때 사용합니다 . (PU 축만 )
서보 ON 하면 , 자동적으로 브레이크는 해제됩니다 .
5. [ 좌 ], [ 우 ] 버튼
좌측 또는 우측으로 컨베이어 모터를 고속으로 돌립니다 .
6. [ 저속좌 ], [ 저속우 ] 버튼
좌측 또는 우측으로 컨베이어 모터를 저속으로 돌립니다 .
7. [ 출구 스톱퍼 ] 버튼
반출할 기판을 출구에서 멈출 때 사용합니다 .
8. [ 푸쉬업 ] 버튼
기판두께를 입력하고 , 기판을 아래방향 ( 뒷면 ) 에서 고정합니다 .
9. [ 기판 클램프 ] 버튼
기판의 틀을 아래방향 ( 뒷면 ) 에서 끼워 고정합니다 .
10. [ 메인 스톱퍼 ] 버튼
컨베이어내에 반입된 기판을 세팅위치에서 멈출 때 사용합니다 .
11. [ 입구 스톱퍼 ] 버튼 ( 옵션 )
반입된 기판을 대기위치에서 멈추게 할 때 사용합니다 .
참고
입구 스톱퍼를 설정할 때에는 ,「장비설정」내의「대기위치」를「사용」으로 설정합니다 .
