5-63
5

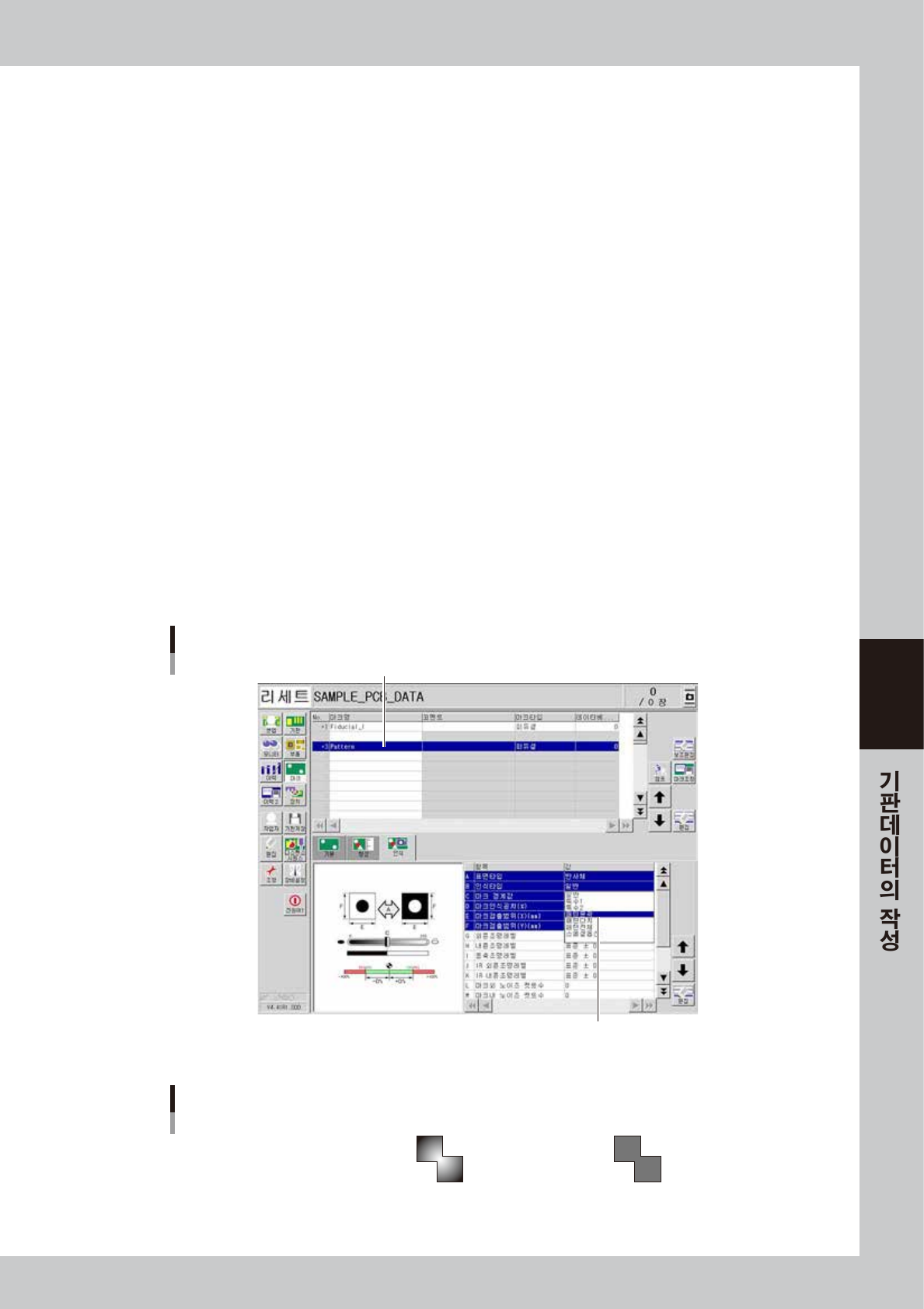

6.6.1 패턴 등록
패턴매칭에 사용할 패턴의 등록방법에 대해서 설명합니다.
1
패턴매칭에 사용할 패턴을 결정합니다 .
전술의 패턴조건을 참조하여 주십시오 .
2
마크정보에 패턴명칭을 입력합니다 .
마크화면을 열고 , 데이터 등록행의 「마크명」에 패턴인 것을 구별 가능한 명칭을 입력해 주십시오 .
3
파라미터를 설정합니다 .
다음과 같이 설정하여 주십시오 .
1. 기본 파라미터의 「마크타입」을「피듀셜」로 설정합니다 .
2. 인식 파라미터의 「인식타입」을「패턴윤곽」또는「패턴다치」또는「패턴전체」로 설정합니다 .
ᆞ
패턴 윤곽
패턴매칭을 실행할 경우는, 일반적으로 이 설정으로 합니다 . 패턴의 내부명암에 얼룩이 있는 경우도 ,
이 패턴의 윤곽이 확실하면 인식가능합니다 .
ᆞ
패턴 다치
패턴의 내부명암이 균등할 경우에 설정합니다 . 패턴전체를 인식하기 때문에「패턴윤곽」보다도 인식
시간이 걸리고 , 데이터 크기도 커집니다 .
ᆞ
패턴 전체
패턴을 상세하게 넣고 싶을 경우에 유효합니다. 패턴전체를 인식하여, 압축율이 낮으므로 「패턴다치」
보다도 인식시간이 걸리고 , 데이터 크기도 커지게 됩니다 .
패턴의 설정
패턴명칭을 입력한다
「패턴윤곽」또는「패턴다치」또는「패턴전체」로 설정한다
68541-N7-00
패턴의 인식타입
패턴 윤곽
내부에 얼룩이 있지만
윤곽이 확실하게 보임
패턴 값
패턴 전체
내부가 균일
67542-N7-00
5-64
5
4

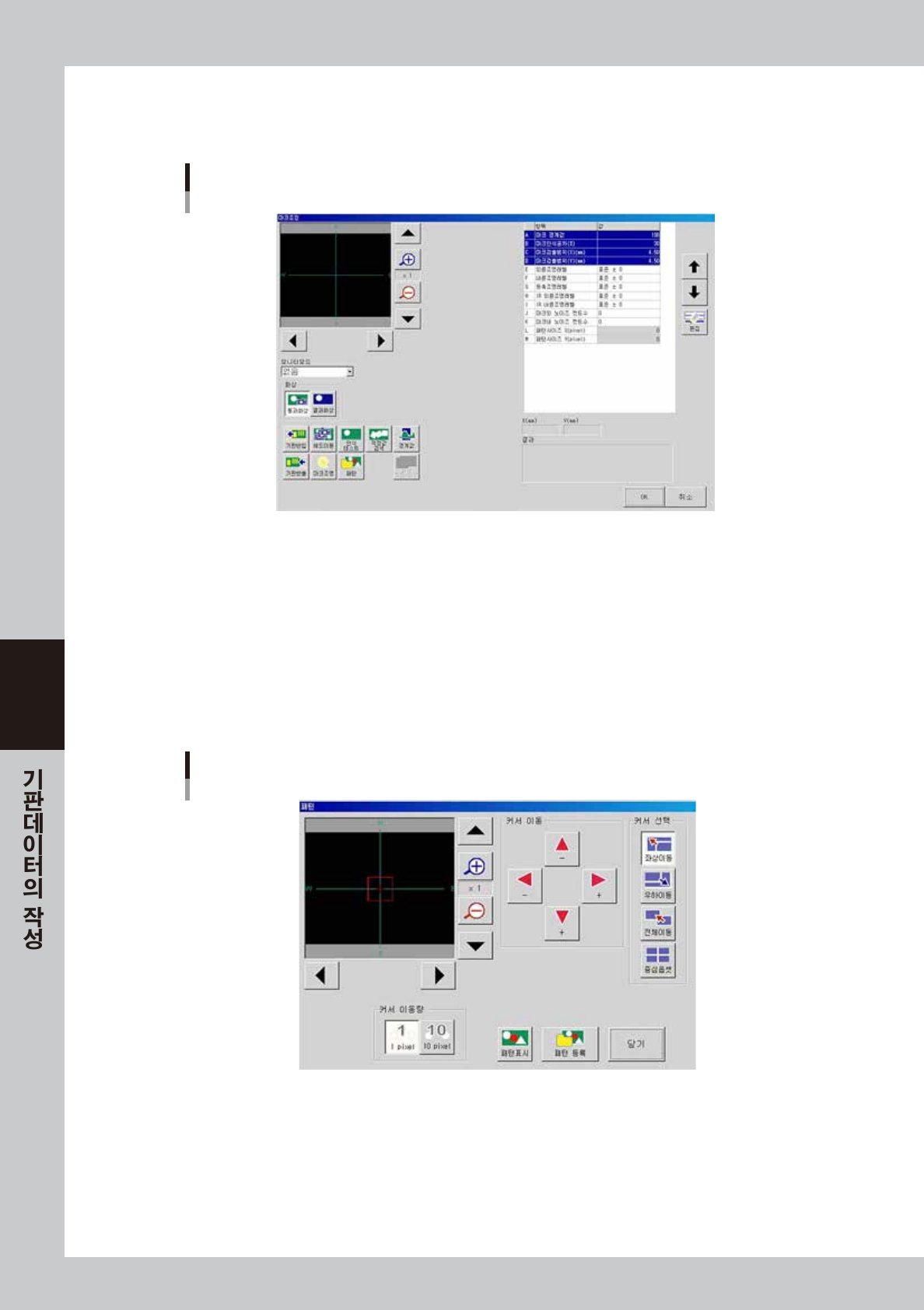

마크조정 화면을 표시합니다 .
[ 마크조정 ] 버튼을 눌러서 , 마크조정 화면을 열어 주십시오 .
마크조정 화면
68542-N7-00
5
기판을 고정합니다 .
[ 기판반입 ] 버튼을 누르고 , 기판을 컨베이어 위에 반입해서 고정합니다 .
6
화면중앙에 패턴이 오도록 헤드를 이동합니다 .
[ 헤드이동 ] 버튼을 사용하여 헤드를 이동시켜 주십시오 . 위치를 맞추면 , [ 닫기 ] 버튼을 눌러 주십시오 .
7
[ 패턴 ] 버튼을 누릅니다 .
아래 그림과 같이 패턴을 등록하기 위한 화면이 표시됩니다 .
패턴 화면
68543-N7-00
5-65
5
8

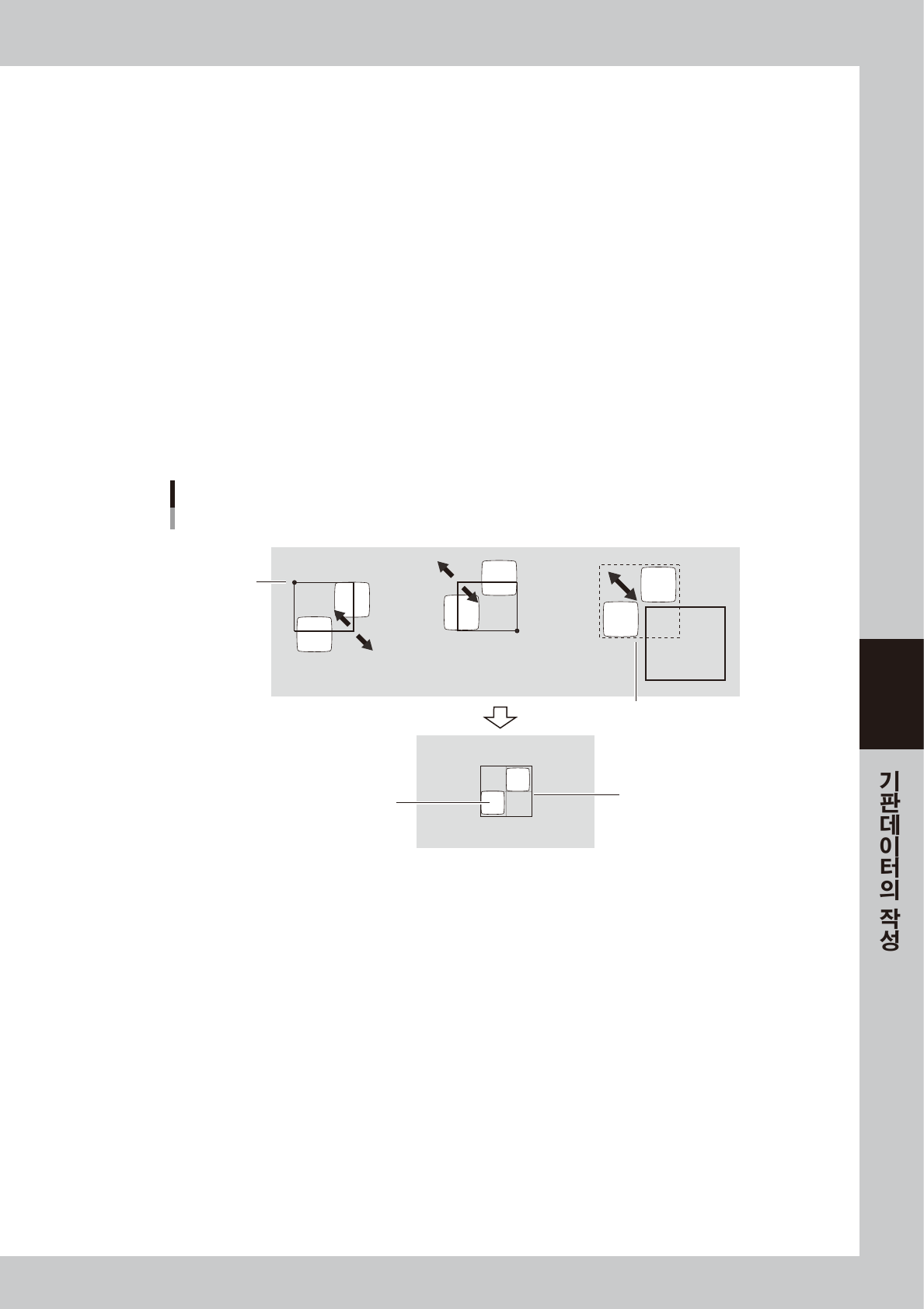

패턴사이즈를 결정합니다 .
이동버튼과 화살표 버튼으로 윈도우 사이즈와 위치를 조정하여 , 패턴전체를 윈도우로 둘러싸 주십시오 .
각 버튼의 기능은 다음과 같습니다 .
ᆞ
[ 좌상이동 ] 버튼
윈도우의 우측 하단각을 정지점으로서 , 화살표키로 윈도우를 확대 , 축소할 수 있습니다 .
단 , 정지점보다도 우측 및 하단 방향으로는 확대할 수 없습니다 .
ᆞ
[ 우하이동 ] 버튼
윈도우의 좌측 상단각을 정지점으로서 , 화살표키로 윈도우를 확대 , 축소할 수 있습니다 .
단 , 정지점보다도 좌측 및 상단 방향으로는 확대할 수 없습니다 .
ᆞ
[ 전체이동 ] 버튼
윈도우 전체가 이동합니다 .
ᆞ
[ 중심옵셋 ] 버튼
십자커서를 표시합니다 .
ᆞ
[1 Pixel/10 Pixel] 버튼
화살표 버튼으로 윈도우 이동량을 변경합니다 .
[대각이동(좌상)]
[전체이동]
정지점
윈도우 전체가
이동한다
패턴
패턴 전체를
윈도우로 감싼다
패턴의 이동과 조정
[대각이동(우하)]
67543-N7-00
9
패턴을 등록합니다 .
패턴의 중심이 윈도우의 중심에 있는 것을 확인하고 , [ 패턴등록 ] 버튼을 눌러 주십시오 .
0
패턴상을 확인합니다 .
[ 패턴표시 ] 버튼을 누르면 , 패턴상이 표시되므로 , 형상을 확인하여 주십시오 .
q
마크조정 화면으로 돌아갑니다 .
[ 닫기 ] 버튼을 누르면 , 마크조정 화면으로 돌아갑니다 .
