4.3 옵셋 파라미터
옵셋 파라미터에는 , 기판원점을 시작으로 같은 종류의 기판이 복수로 형성되어 있는「분할기판」의 기준
블록으로부터의 옵셋 데이터를 설정합니다.
2
1
3 4 5 6 7
옵셋 파라미터
68511-N7-0 0
1. 기판원점
파라미터 리스트의 맨 윗행에는 기판원점의 XY 좌표를 입력합니다 . 컨베이어 앞쪽 기준일 경우 , 기판의 아래쪽 앞 모서리
로부터 X 좌표 5mm, Y 좌표 5mm 의 위치를 X=0.00, Y=0.00 으로 하고 있습니다 .
5mm
5mm
X
Y
5mm
5mm
5mm
5mm
5mm
5mm
X
Y
X
Y
X
Y
<컨베이어 앞쪽 기준>
기판원점 위치
<컨베이어 안쪽 기준>
기판반송방향
67508-N7-0 0

5-19
5

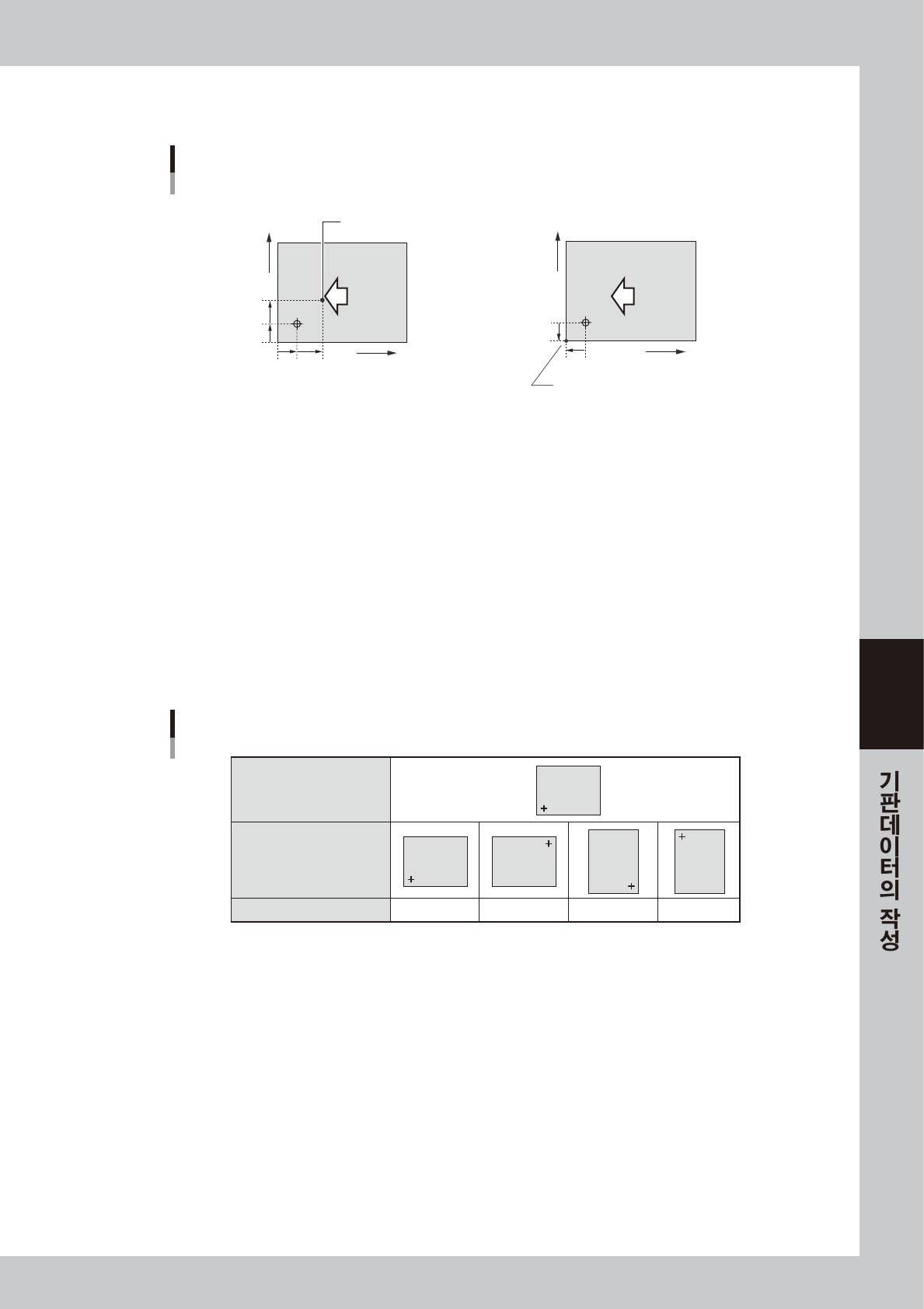

아래 그림과 같이 다른 장소에 기판원점을 설정할 경우 , X 좌표 5mm, Y 좌표 5mm 의 위치부터 기판원점까지의 상대
위치를 입력합니다 .
● 위치를 기판원점으로 하는 경우는
X=7.00, Y=7.00 을 입력하여 주십시오.
■ 기판원점 ≠ X좌표5mm, Y좌표5mm위치
기판원점
■ 기판원점 = 기판코너
앞쪽 기준의 기판우측 흐름에서,
기판코너를 기판원점으로 할 경우는
X=-5.00, Y=-5.00을 입력해 주십시오.
7mm
5mm
7mm
5mm
X
Y
기판반송방향
5mm
5mm
X
Y
기판반송방향
67509-N7- 0 0
2. 패턴명칭
블록명을 입력합니다 .
3. 종류
맨 위 행에는 「기판원점」, 2 행째 이후는「블록옵셋」이 지정되어 있습니다 . ( 변경불가 )
4. 스킵
체크마크를 표시하면 , 그 블록의 부품탑재를 실행하지 않습니다 .
5. XY
기판원점부터 각 블록의 원점까지의 값을 입력합니다 . [ 티칭 ] 버튼으로 티칭을 하거나 , 트레이스를 할 수도 있습니다 .
6. R
기준블록에 대한 회전각도를 입력합니다 .
기준블록
(블록옵셋 No. 1)
다른 블록
R
「R」데이터
0゚ 180゚ 90゚ -90゚
블록
블록
블록
블록
블록
67510 - N 7-0 0
7. 오리지널 블록번호
블록전개 ( 참고데이터 있음 ) 를 실행했을 때에 , 전개된 블록마다 자동으로 할당되는 블록번호를 표시합니다 .
블록전개 ( 참고데이터 있음 ) 에 대해서는 , 제 7 장「2.2.1 블록옵셋의 전개」를 참고해 주십시오 .

5-20
5
4.3.1 피치전개 기능
블록피치 및 블록 개수를 입력함으로서 피치전개를 실행합니다.
1
「편집」을 기동합니다 .
1. 「셋업」화면의 [ 편집 ] 버튼을 누릅니다 .
2. 「파일 (F)」메뉴의「기판데이터 열기 (O)」를 선택 , 또는 도구바의 [ 기판데이터 열기 ] 를 클릭해 주십
시오 .「기판선택」화면이 표시됩니다 .
3. 기판을 선택하고 [ 선택 ] 버튼을 클릭합니다 .
기판데이터가 로딩되고 , 편집 화면이 표시됩니다 .

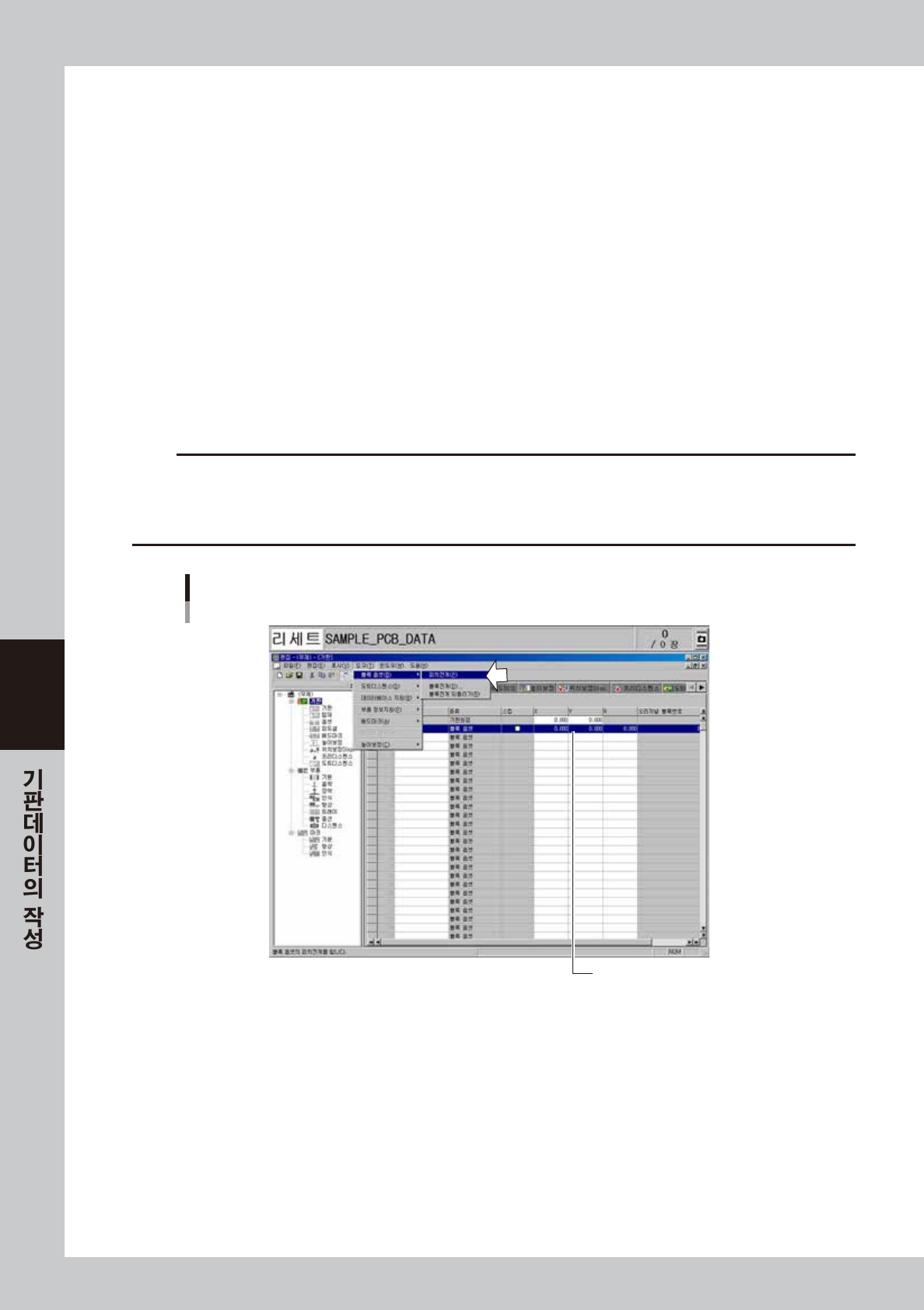

2
No.1 블록옵셋을 입력합니다 .
초기값이 되는 좌표를 입력합니다 . 기판원점과 같을 경우는 입력할 필요가 없습니다 .
3
피치전개를 합니다 .
「도구 (T)」메뉴의「블록옵셋 (B)」에서「피치전개 (P)」를 선택합니다 .
c
주의
아래의 조건을 만족시킬 수 없는 경우는 피치전개를 할 수 없습니다 .
•
No.1 이외의 블록에 옵셋데이터가 입력되어 있다 .
•
피치전개 후의 좌표값이 -999.999 부터 999.999 의 범위에 들지 않는 블록이 있다 .
•
피치 전개후의 블록수가 512 를 넘는다 .
「피치전개」선택
No.1 옵셋 데이터
68512-N7-00
