3.4 헤드부의 셋업
헤드부의 셋업과 도포상태를 확인합니다.
1
「셋업」화면의 [ 실린지 교환 ] 버튼을 누릅니다 .
「실린지 교환」화면이 표시됩니다 .
2
헤드를 이동시킵니다 .
[ 교환위치 이동 ] 버튼을 눌러서 헤드를 이동시킵니다 .
참고
비상정지 상태에서 손으로 헤드를 이동시킬 수도 있습니다 .
「실린지 교환」화면
68205-N7-00
3
노즐타입을 확인합니다 .
생산에 사용할 노즐을 확인해 주십시오 .
e
4
커버를 오픈합니다 .
오퍼레이션 패널의 비상정지 버튼을 눌러서 , 서보를 정지시키고 커버를 열어 주십시오 .
2-24
2
5
노즐에 조인트 노즐을 장착합니다 .
육각렌치 (1.5) 를 사용해서 , 노즐에 조인트 노즐을 장착해 주십시오 .
6

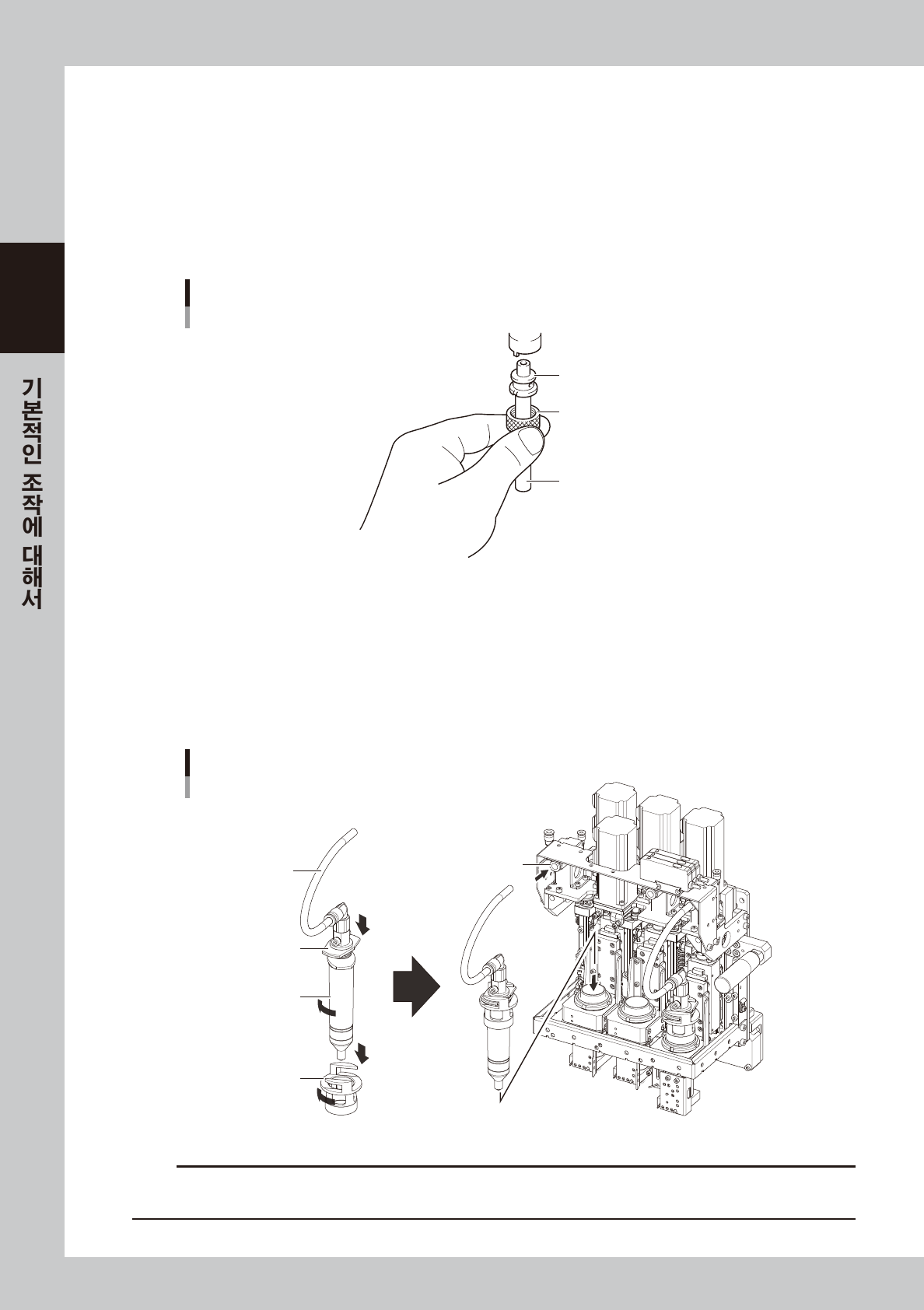

각 헤드의 노즐을 장착합니다 .
1. 노즐을 직접 손으로 잡거나 , 부속 튜브에 노즐을 세팅해서 , 헤드 선단의 노즐 장착부에 갖다 댑니다 .
2. 샤프트측의 가이드와 노즐의 슬릿을 맞추고 , 노즐을 헤드에 삽입합니다 .
3. 튜브로 노즐을 지탱한 채로 , 너트를 끼우고 돌리면서 노즐을 고정합니다 .
노즐의 장착방법
노즐
록 너트
튜브
67203-N7-00
7
실린지를 세팅합니다 .
1. 미리 , 실린지에 실린지 어댑터를 장착해 둡니다 .
2. 어댑터 홀더에 실리지를 삽입합니다 .
3. 세팅된 실린지를 헤드에 삽입합니다 .
4. 에어 호스를 조인트에 삽입합니다 .
실린지를 어댑터 홀더에 세팅
실린지 어댑터
어댑터 홀더
실린지
에어호스
조인트
67204-N7-10
c
주의
실린지에 큰 상표 스티커가 부착되어 있을 경우 , 큰 상표 스티커가 부착되어 있으면 실린지 선단에서 반 이상은 벗겨서 세팅해
주십시오 . 상표 스티커가 용액소진 검지 센서부에 있으면 , 용액소진을 검출할 수 없게됩니다 .
2-25
2
8

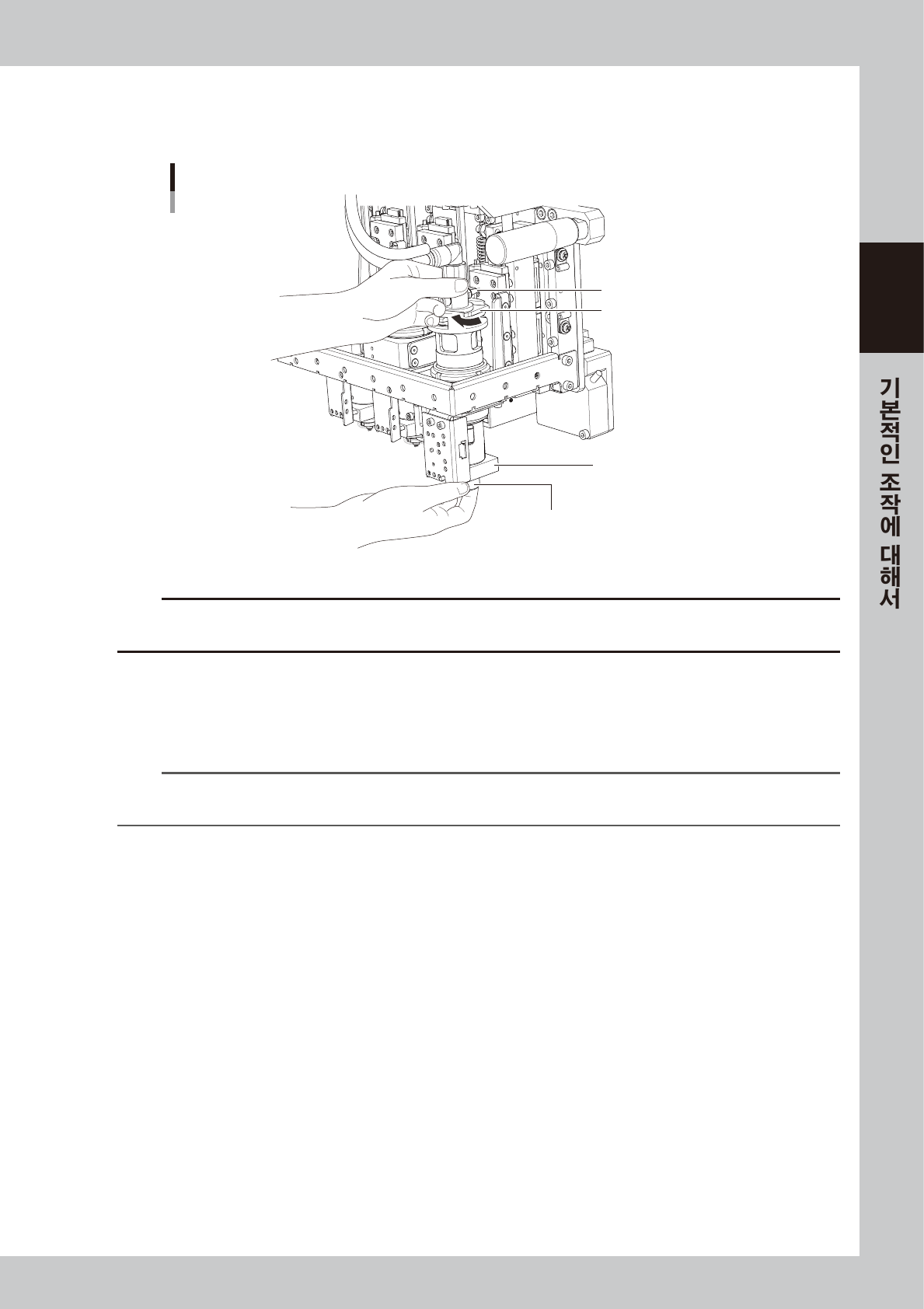

실린지를 고정합니다 .
록 너트 부분을 잡고 , 어댑터 홀더를 화살표 방향으로 돌려서 헤드에 고정합니다 .
실린지를 헤드에 고정
록 너트
히터부
어댑터 홀더
머플러
67205-N7-10
c
주의
•
헤드의 히터부는 , 고온상태이므로 주의해 주십시오 .
•
머플러는 부러지기 쉬우므로 건드리지 않도록 주의해 주십시오 .
9
실린지 교환을 종료합니다 .
1. 커버를 닫고 , 비상정지를 해제한 후에「READY」버튼을 눌러 주십시오 .
2. 「실린지 교환」화면의 [ 닫기 ] 버튼을 누릅니다 .
n
요점
새로운 실린지로 교환했을 경우는 , 「실린지 교환」화면의 해당하는 헤드의「용액량 초기화」버튼을 눌러서 용액량의 카운트
값을 초기화 해 주십시오 .
