5-17 5 부품종류 티칭방법 티칭위치 부품별 티칭방법 칩 1점이나 2점 트랜지스터 1점 SOP 2점이나 4점 QFP 2점이나 4점 ：티칭포인트 675 0 6 - N7 - 0 0 5. R 데이터 부품탑 재 각도 를 입 력 합니 다 . 흡 착각 도 ( 부품 파라미터 ) 가 0° 일 경 우는 , 부품 포 장외형 에서 회전 각도 를 입 력 합니 다 . 흡 착각 도가 9 0° 또는 -90 ° 인 경…
5-16
5

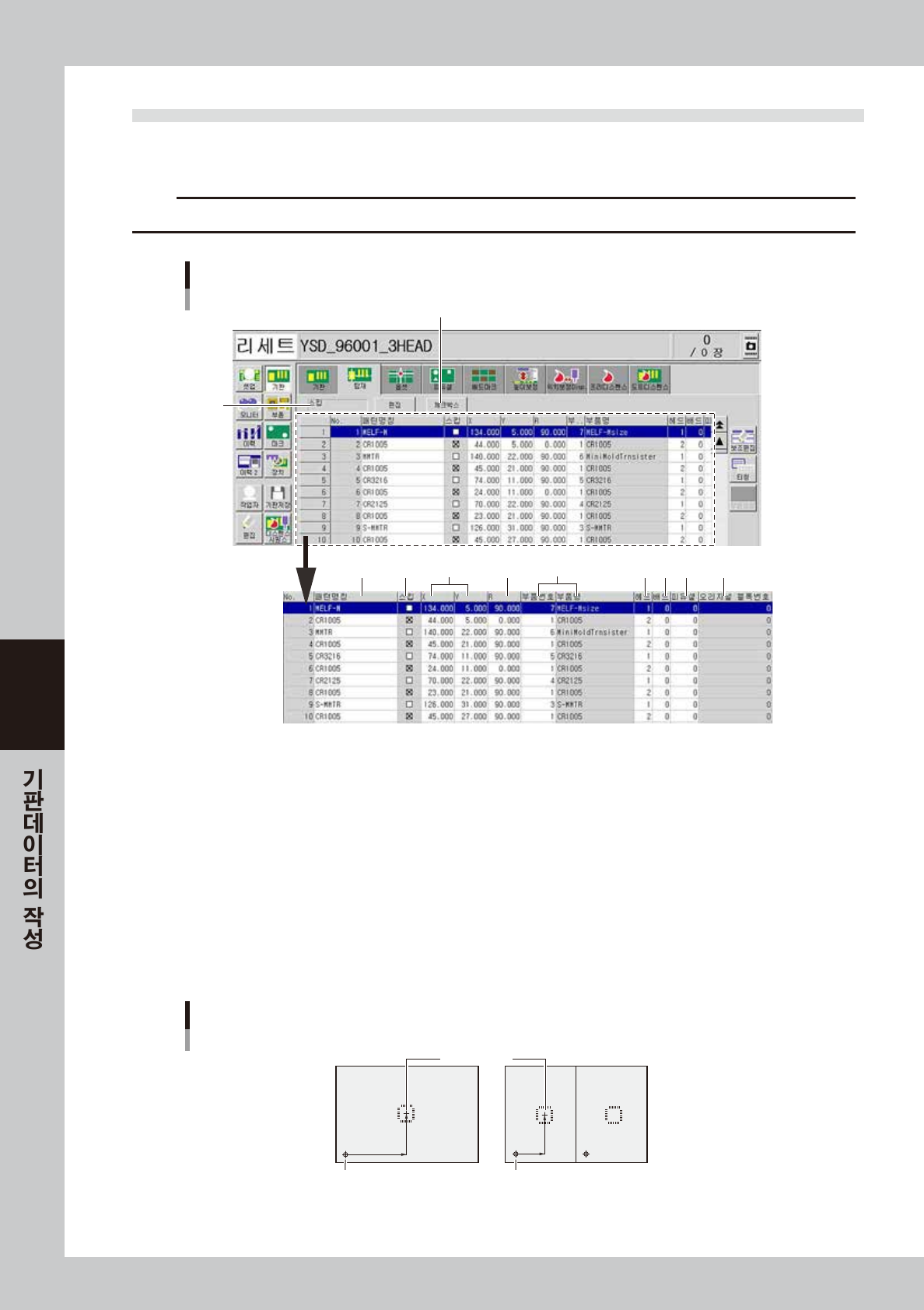

4.2 탑재 파라미터
탑재 파라미터에서는 , 탑재위치와 탑재할 부품번호 등, 탑재에 관한 데이터를 설정합니다.
탑재 파라미터는 , 디스펜스 데이터를 자동생성하기 위해 사용합니다.
c
주의
마운터로부터 데이터를 복사했을 경우 , 디스펜스의 대상이 아닌 탑재 데이터는 삭제해 주십시오 .
1
32 4 5 87 9 10
11
6
탑재 파라미터 화면
68510-N7- 00
1. 실행 / 스킵
기판으로의 부품탑재를 실행할 지의 설정이 표시됩니다 . 변경할 때는 , [ 편집 ] 버튼을 눌러 주십시오 .「스킵」으로 설정하
면 패스운전을 합니다 .
2. 패턴명칭
기판상에 프린트된 회로명칭 ( 예 :R23, U12 등 ) 을 입력합니다 .
3. 스킵
이 탑재데이터를 실행하지 않을 경우는 , 체크합니다 .
4. X, Y
1 장의 기판일 경우는 기판원점부터 , 분할기판의 경우는 기준블록부터 탑재중심 위치까지의 좌표데이터를 입력합니다 .
티칭입력할 경우는 아래 그림을 참고하여 주십시오 .
탑재중심 위치
기판원점과 탑재중심 위치
기판원점 블록 리피트 No.1
제1블록 제2블록
67505-N7-00

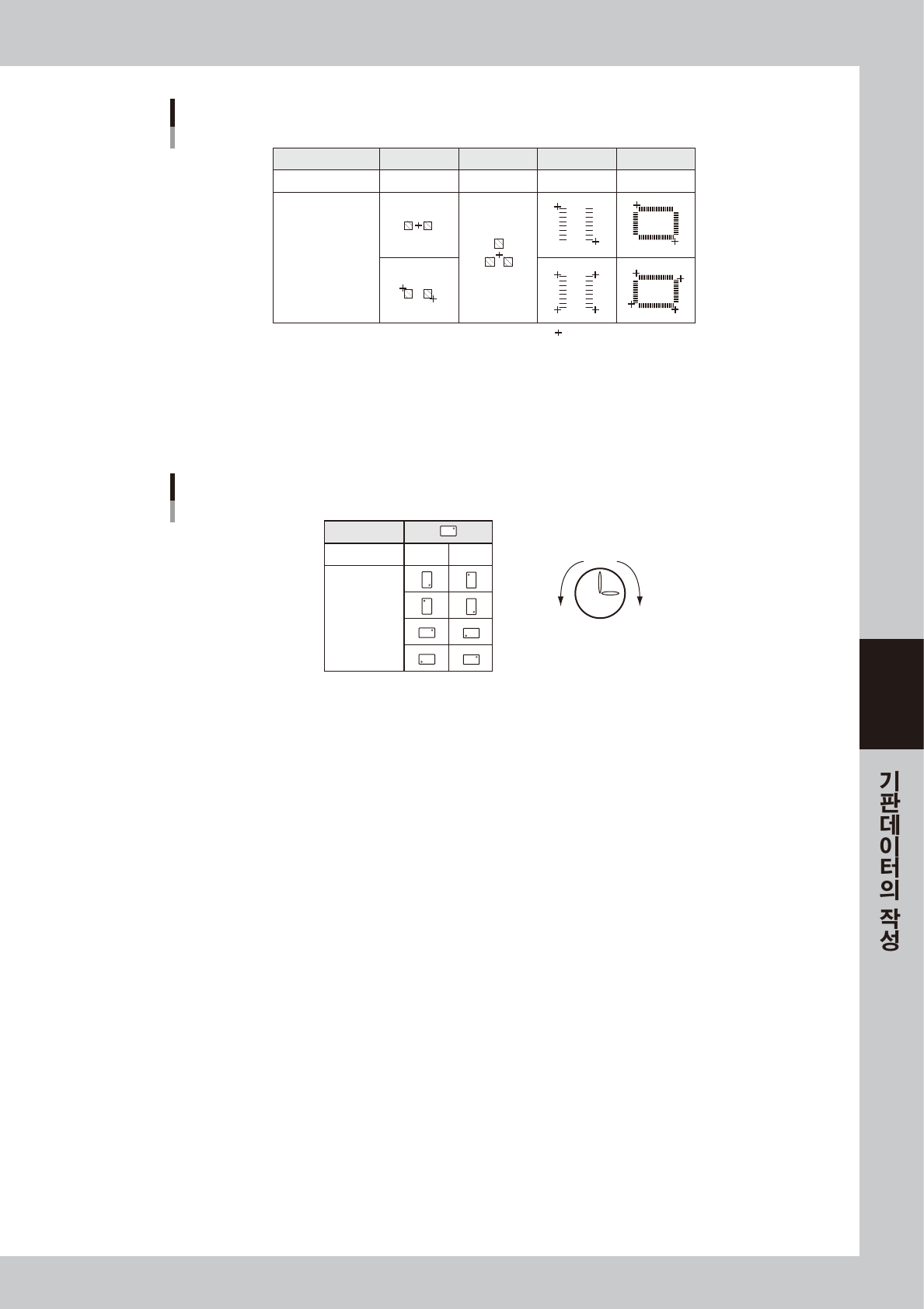

5-17
5
부품종류
티칭방법
티칭위치
부품별 티칭방법
칩
1점이나 2점
트랜지스터
1점
SOP
2점이나 4점
QFP
2점이나 4점
：티칭포인트
67506-N7-00
5. R 데이터
부품탑재 각도를 입력합니다 . 흡착각도 ( 부품파라미터 ) 가 0°일 경우는 , 부품 포장외형에서 회전각도를 입력합니다 . 흡
착각도가 90° 또는 -90°인 경우는 다음 표를 참조하여 주십시오 . 위에서 봐서 시계반대 방향을 플러스 , 시계방향을 마
이너스로 합니다 .
부품 포장외형
흡착각도 90° -90°
탑재각도 0°
180°
90°
-90°
시계
플러스 마이너스
탑재각도
67507-N7- 0 0
6. 부품번호 , 부품명
탑재할 부품의 부품번호 ( 부품정보 데이터 No.) 를 입력합니다 . 부품번호에 따라 부품명은 자동적으로 입력됩니다 .
7. 헤 드
탑재에 사용할 헤드번호를 입력해 주십시오 .
8. 배드 ( 배드마크 )
이 탑재데이터에 대하여 사용할 로컬 배드마크의 번호를 입력합니다 . 단 , 로컬배드가 설정되어 있는 경우만 유효합니다 .
이 기능을 사용하지 않을 경우는「0」을 입력하여 주십시오 .
9. 피듀셜
이 탑재데이터에 대하여 사용할 포인트 / 로컬 /4 점 피듀셜 번호를 입력합니다 .
단 , 로컬피듀셜이 설정되어 있는 경우만 유효합니다 . 이 기능을 사용하지 않을 경우는「0」을 입력하여 주십시오 .
10. 오리지널 블록번호
블록전개 ( 참고데이터 있음 ) 를 실행했을 때에 , 전개된 블록별로 자동으로 할당되는 블록번호를 표시합니다 .
블록전개 ( 참고데이터 있음 ) 에 대해서는 , 제 7 장「2.2.1 블록옵셋의 전개」를 참고해 주십시오 .
11. [ 체크박스 ] 버튼
스킵의 체크박스를 편집가능하게 하는 버튼입니다 . 일반적으로 , 스킵의 항목은 비활성화 되어 있지만 [ 체크박스 ] 버튼을
클릭함으로서 편집이 가능하게 됩니다 .
5-18
5

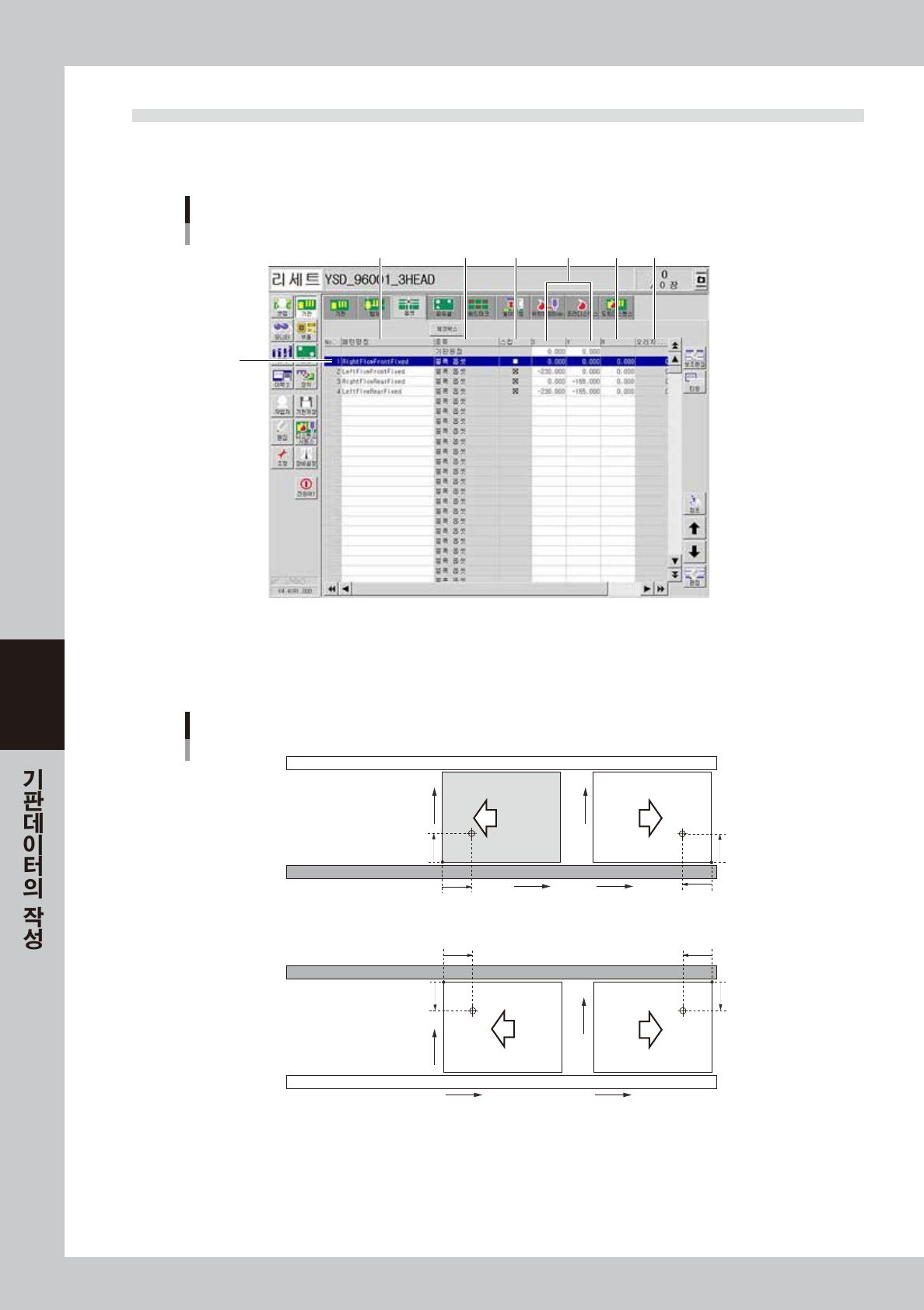

4.3 옵셋 파라미터
옵셋 파라미터에는 , 기판원점을 시작으로 같은 종류의 기판이 복수로 형성되어 있는「분할기판」의 기준
블록으로부터의 옵셋 데이터를 설정합니다.
2
1
3 4 5 6 7
옵셋 파라미터
68511-N7-0 0
1. 기판원점
파라미터 리스트의 맨 윗행에는 기판원점의 XY 좌표를 입력합니다 . 컨베이어 앞쪽 기준일 경우 , 기판의 아래쪽 앞 모서리
로부터 X 좌표 5mm, Y 좌표 5mm 의 위치를 X=0.00, Y=0.00 으로 하고 있습니다 .
5mm
5mm
X
Y
5mm
5mm
5mm
5mm
5mm
5mm
X
Y
X
Y
X
Y
＜컨베이어 앞쪽 기준＞
기판원점 위치
＜컨베이어 안쪽 기준＞
기판반송방향
67508-N7-0 0
