2-12
2
2.3 장치화면
「장치」화면내의 수동조작 버튼에 관한 내용과 기능에 대해서 설명합니다.
■ 컨베이어 수동조작
컨베이어 수동 버튼
3
1
4
2
5
6
7 8 9 10 11
68230-N7-00
1. [ 기판반출 ] 버튼
기판고정을 해제하고 , 기판을 출구위치까지 이동합니다 .
2. [ 기판반입 ] 버튼
입구 또는 대기위치에서 기판을 이동하고 세팅위치에서 고정합니다 .
3. [ 컨베이어폭 ] 버튼
컨베이어 폭을 생산할 기판 (PCB) 폭에 맞춥니다 .
[ 컨베이어 ] 버튼을 누르면 ,「컨베이어 폭」대화창이 표시되므로 , 컨베이어 폭을 확인하고 [OK] 버튼을 눌러 주십시오 .
컨베이어가 지정된 폭으로 변경됩니다 .
「컨베이어 폭」화면
682 31-N 7-0 0
c
주의
컨베이어 폭 조정시 , 컨베이어 레일이 다른 컨베이어 유니트와 푸쉬업 핀 등에 닿지 않도록 주의해 주십시오 .
2-13
2
4. [ 축 이동 ] 버튼
수동으로 축을 움직일 경우에 사용합니다 . [ 축이동 ] 버튼을 누르면 , 「축이동」화면이 표시되므로 , 화살표 키를 사용
하거나 , [PTP] 버튼을 눌러서 수치를 입력해 주십시오 . 축을 지정한 위치로 이동시킬 수 있습니다 .
「축이동」화면
1
2
5
4
6
3
7
68232-N7-00
버튼명 기능
１ 확대 , 축소 （＋ , −） 화상의 확대 , 축소를 실행합니다 .(16 배 ~1/16 배 )
２ 마크조명 마크조명을 수동으로 변경할 수 있습니다 . 데이터에는 영향을 미치지 않습니다 .
3 화살표 이동 방향으로 이동시킬때 사용합니다 .
４ 스탭모드 스탭 스트로크에 지정한 양만큼 화살표키로 움직입니다 .
5 PTP 지정한 좌표로 대상물이 이동합니다 .
6 헤드선택 조작할 헤드를 선택합니다 . (ZR 축만 )
7 브레이크
비상정지 상태에서 , 브레이크를 해제할 때 사용합니다 . (PU 축만 )
서보 ON 하면 , 자동적으로 브레이크는 해제됩니다 .
5. [ 좌 ], [ 우 ] 버튼
좌측 또는 우측으로 컨베이어 모터를 고속으로 돌립니다 .
6. [ 저속좌 ], [ 저속우 ] 버튼
좌측 또는 우측으로 컨베이어 모터를 저속으로 돌립니다 .
7. [ 출구 스톱퍼 ] 버튼
반출할 기판을 출구에서 멈출 때 사용합니다 .
8. [ 푸쉬업 ] 버튼
기판두께를 입력하고 , 기판을 아래방향 ( 뒷면 ) 에서 고정합니다 .
9. [ 기판 클램프 ] 버튼
기판의 틀을 아래방향 ( 뒷면 ) 에서 끼워 고정합니다 .
10. [ 메인 스톱퍼 ] 버튼
컨베이어내에 반입된 기판을 세팅위치에서 멈출 때 사용합니다 .
11. [ 입구 스톱퍼 ] 버튼 ( 옵션 )
반입된 기판을 대기위치에서 멈추게 할 때 사용합니다 .
참고
입구 스톱퍼를 설정할 때에는 ,「장비설정」내의「대기위치」를「사용」으로 설정합니다 .
2-14
2

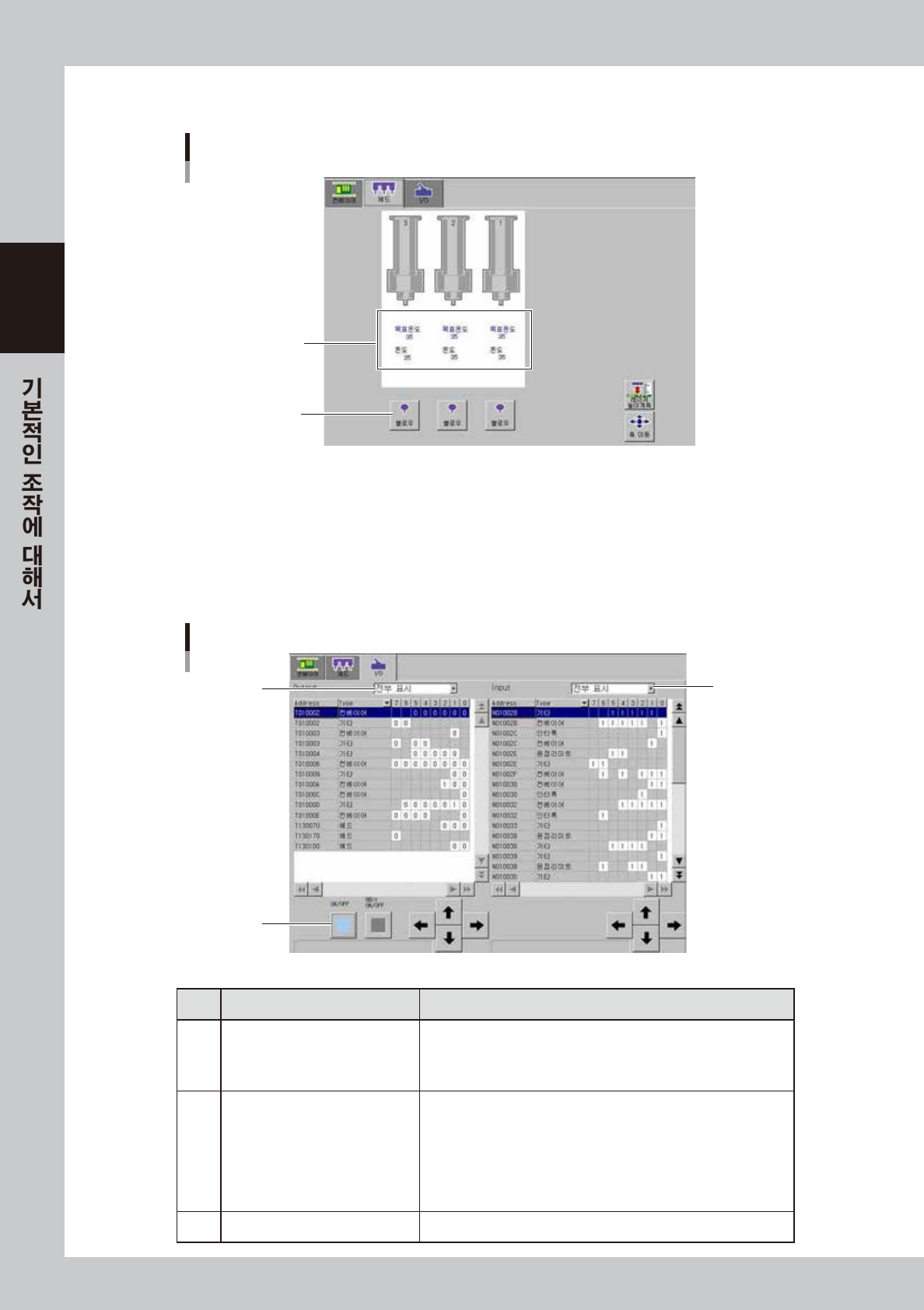

■ 헤드 수동조작
「장치」ー「헤드」화면
1
목표온도와
현재의 온도상태
3 헤드(옵션)
68233-N7- 0 0
1. [ 블로우 ] 버튼
임의로 접착제를 토출시킬 수가 있습니다 . 정지시킬 경우는 , 버튼을 재차 누릅니다 .
2. [ 레이저 높이계측 ] 버튼
도포할 부위 또는 소정의 부위의 높이를 레이저로 계측해서 결과를 표시합니다 .
■ I/O 수동조작
「장치」ー「I/O」화면
1
2
3
68234-N7-00
버튼명 기능
1 Output 측 표시 섹션전환
Output 측의 표시섹션을 전환합니다 .
• 컨베이어
• 헤드
• 기타
2 Input 측 표시 섹션전환
Input 측의 표시섹션을 전환합니다 .
• 인터록
• 컨베이어
• 헤드
• 예비
• 원점 리미트
• 기타
3 ON/OFF 전환 커서로 선택되어 있는 부위의 밸브를 ON/OFF 합니다 .
