2.3.2 커서 티칭
커서티칭이란 , 비젼 모니터상에 임의의 크기의 티칭윈도우를 표시하여, 그 중심위치를 구하는 방법입니다.
일반 티칭보다 정확한 값을 구하고 싶은 경우에 사용합니다. 다만 , 마크와 패턴이 비젼모니터 안에 들어오
지 않을 경우는 사용할 수 없습니다.
1
커서티칭 화면을 표시합니다 .
화면 중앙의 「커서」탭을 누르고 , 커서티칭 화면을 표시합니다 .
2
기판을 고정합니다 .
컨베이어에 기판을 고정합니다 .
3
조건을 설정합니다 .
「티칭유니트」,「속도」,「피듀셜 보정」을 설정합니다 .
조건설정에 대해서는 전술의「2.1 트레이스 기능」을 참조하여 주십시오 .
4

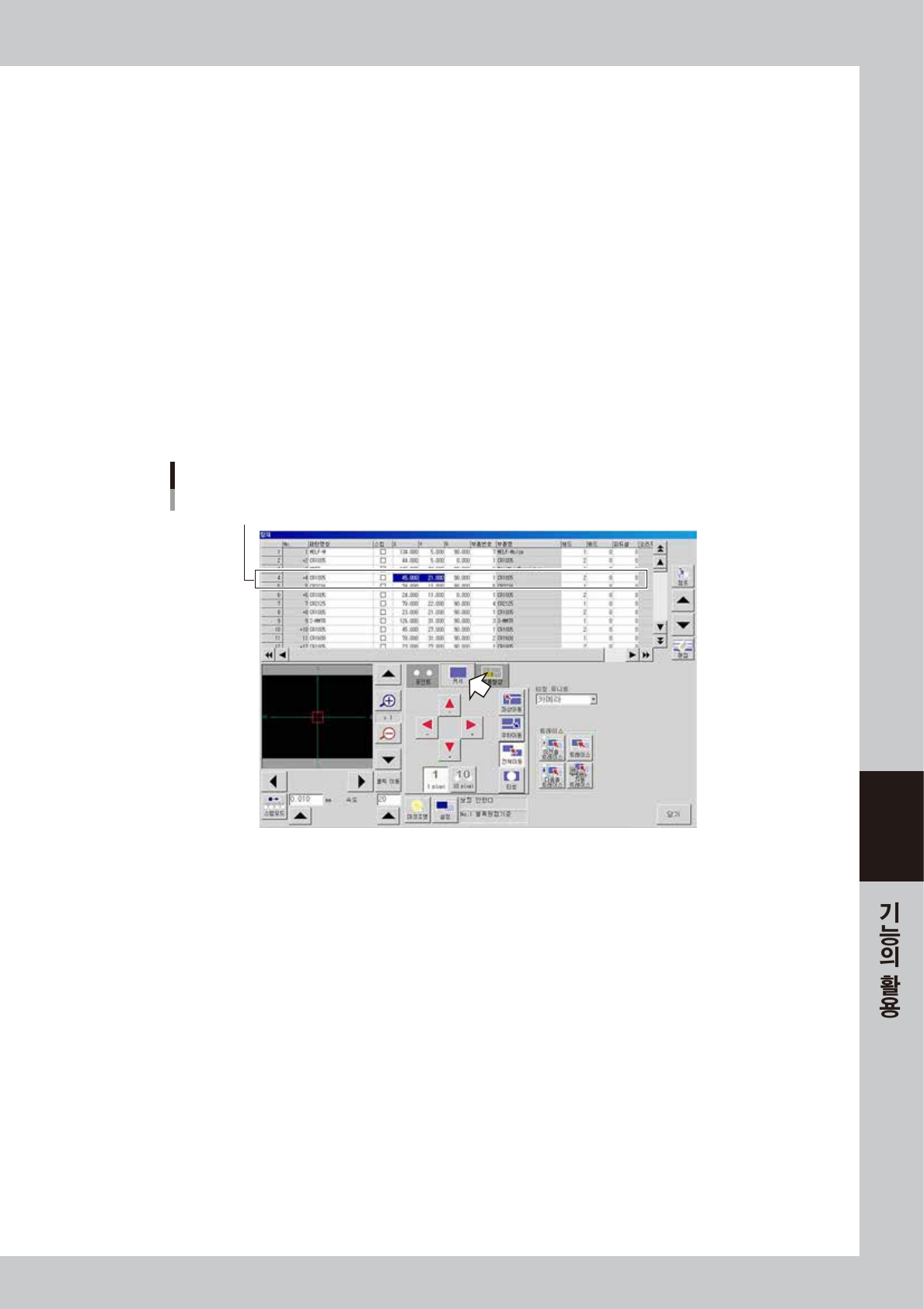

티칭할 항목 ( 데이터 ) 을 선택합니다 .
「커서 티칭」화면
티칭할 행을 선택
68610 - N 7- 0 0
5
카메라를 목표 위치까지 이동합니다 .
「포인트」탭을 누르고 포인트 티칭 화면으로 돌아가서 , 축이동 키를 사용하여 , 조건설정에서 선택한
티칭 유니트를 목표 위치까지 이동시킵니다 . 이 때 , 안전을 확인한 후 , 실행해 주십시오 .
6
마크조명의 조정을 합니다 .
모니터에 목표물이 비춰지지 않을 경우는 , [ 마크조명 ] 버튼을 누릅니다 .
외륜 조명레벨 및 내륜 조명레벨이「OFF」또는「0」으로 되어 있으면「+4」로 올리고 , 모니터에서 목표
물과 마크를 확인합니다 . 동축조명은「0」으로 설정합니다 .
6-12
6
7

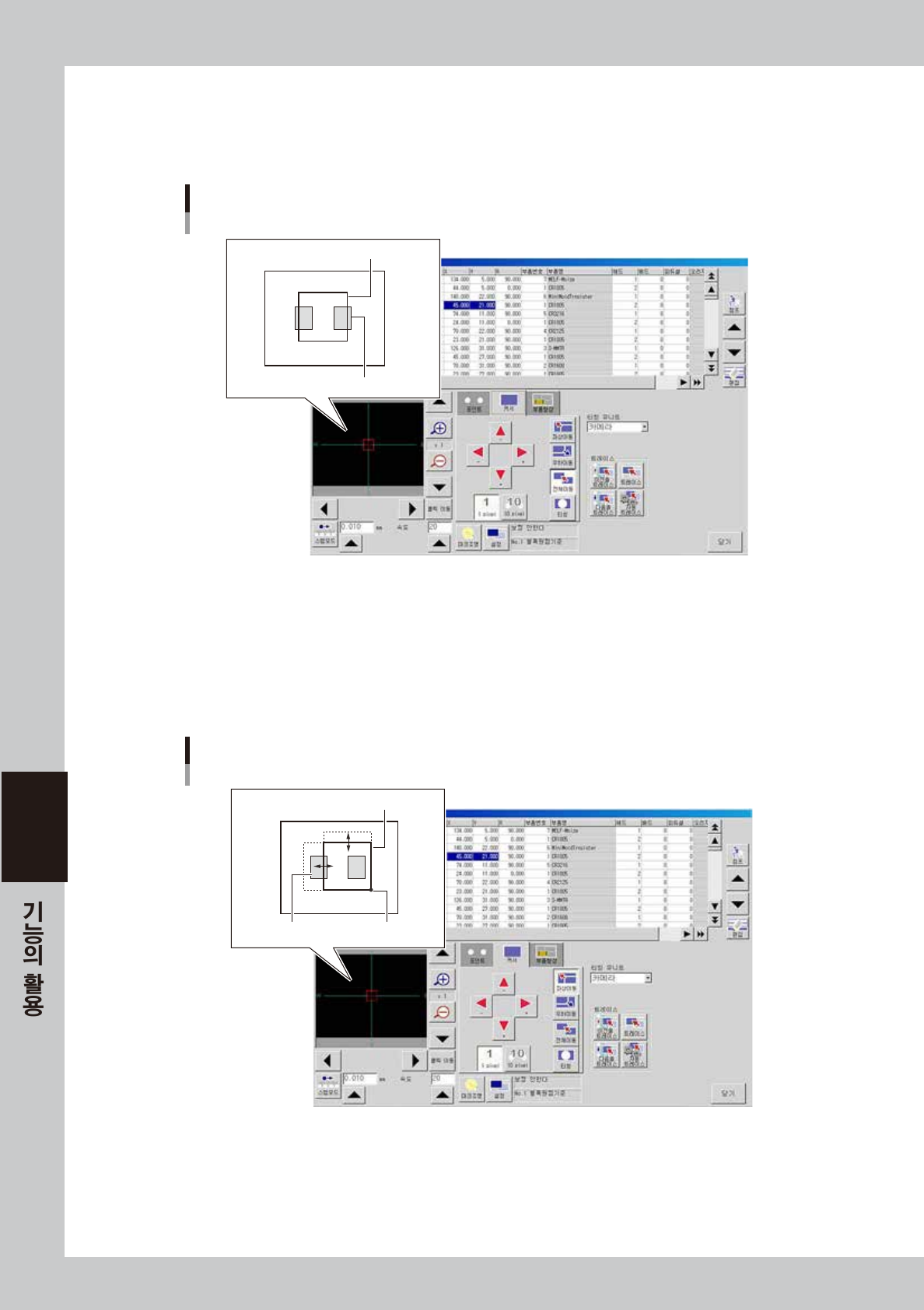

티칭윈도우 크기를 조정합니다 .
「커서」탭을 누르고 , 커서티칭 화면을 표시합니다 .
다음의 순서로 , 패턴 또는 마크의 크기에 맞도록 티칭윈도우 크기를 조정하여 주십시오 .
티칭 윈도우 표시화면
티칭 윈도우
패턴
68611-N7-0 0
1. 비젼 디스플레이에는 가이드가 십자로 들어 있습니다 . 적색 테두리가 티칭 윈도우입니다 .
[ 좌상이동 ], [ 우하이동 ], [ 전체이동 ] 버튼을 사용하여 , 티칭윈도우 크기를 조정합니다 .
2. [ 좌상이동 ] 버튼을 누릅니다 .
이 버튼을 누르면 , 비젼 디스플레이의 상단과 좌측의 적색 테두리가 굵어지고 , 우측하단 코너를 기점
으로 테두리를 이동할 수 있습니다 . 축이동 키를 눌러서 , 테두리를 이동합니다 . 또한 , 커서를 굵은
적색 테두리에 맞추면 커서의 형상이 변합니다 . 마우스를 누른채 이동하면 테두리도 이동합니다 .
티칭 윈도우 표시-좌상이동
티칭 윈도우
기점
패턴
68612-N7-00
6-13
6

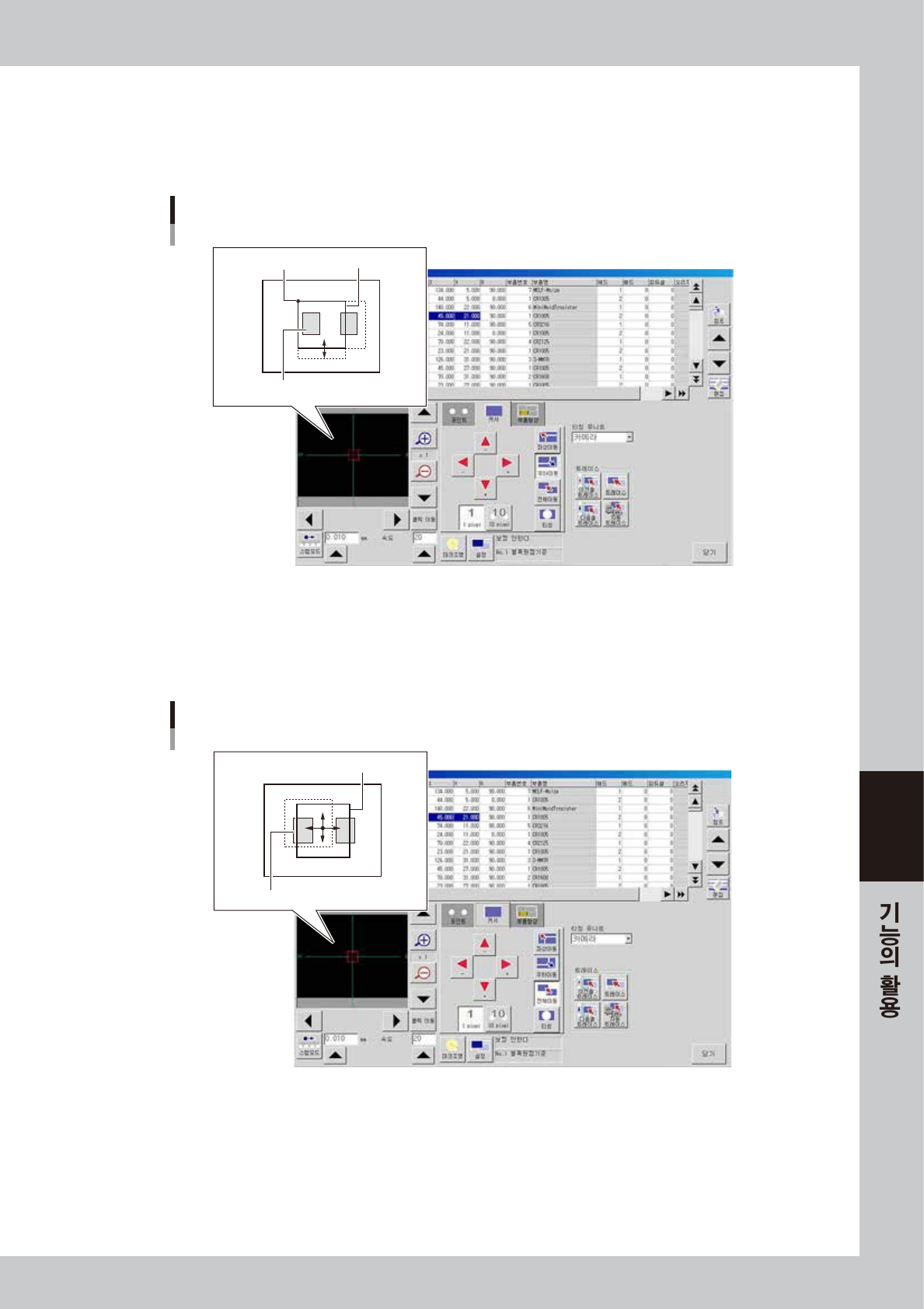

3. [ 우하이동 ] 버튼을 누릅니다 .
이 버튼을 누르면 , 비젼 디스플레이의 우측과 하단의 적색 테두리가 굵어지고 , 좌측상단 코너를 기
점으로 테두리를 이동할 수 있습니다 . 축이동 키를 눌러서 테두리를 이동합니다 . 또한 , 커서를 굵은
적색 테두리에 맞추면 커서의 형상이 변합니다 . 마우스를 누른채 이동하면 테두리도 이동합니다 .
티칭 윈도우 표시-우하이동
티칭 윈도우기점
패턴
68613 - N 7-0 0
4 [ 전체이동 ] 버튼을 누릅니다 .
이 버튼을 누르면 , 비젼디스플레이 안의 적색 테두리가 상하좌우로 굵어집니다 . 축이동 키를 눌러서
테두리를 이동합니다 . 또한 , 커서를 굵은 테두리의 중심에 맞추면 커서의 형상이 변합니다 . 마우스
버튼을 누른채 이동하면 테두리도 이동합니다 .
티칭 윈도우 표시-전체이동
티칭 윈도우
패턴
68614-N7-0 0
