4-46
4
5.3.2 설정방법
본 기능을 사용하기 위해「장비설정」의 각 항목을 설정합니다.
1
도트 스테이션을 설정합니다 .
「장비설정」-「도트 스테이션」의「보정량 리미트 체크」를「사용」으로 설정해 주십시오 .
보정량 리미트 체크
68436-N7-00
2
디스펜스 보정을 설정합니다 .
「장비설정」-「디스펜스 보정」의「최소보정」및「최대보정」에 보정 범위값을 설정해 주십시오 .
디스펜스 보정
68437-N7-00
디스펜스 보정에서 설정하는 최소보정 , 최대보정은 모든 보정타입의 공통 범위값이 됩니다 .
참고
최대 보정에「0」이 설정되어 있을 경우는 , 디스펜스 보정의 리미트 체크가 실행되지 않습니다.
또한 , 최소 보정값 ~ 최대 보정값의 사이에는 반드시 1.0000 의 값이 들어가도록 설정해 주십시오 .
4-47
4
5.4 디스펜스 보정 재시도
장비가 장시간 정지되어 있던 상태에서 디스펜스를 시작하면 , 디스펜스 용액의 토출이 원활하지 않거나,
도포직경이 작아질 경우가 있습니다. 이로 인해 , 위치보정 디스펜스 또는 , 프리 디스펜스에서 인식에러가
발생하기 쉬워집니다. 본 기능은 , 도트 스테이션상에서의 위치보정 디스펜스와 프리 디스펜스에서 인식에러
가 발생한 경우, 자동으로 재시도함으로 인해 , 장비의 정지를 방지하고 , 재시도 횟수분만큼 재시도를 실행
해도 보정량이 수속되지 않을 경우는 , 에러 메시지가 표시되며 장비가 정지합니다.
█
에러 메시지
재시도 횟수를 초과했을 경우에는 , 다음의 에러 메시지가 표시됩니다 .
보정량 ( 배율 ) 이 표시되므로 , 이 배율을 확인하고 과잉보정의 경우는 , 보정량을 클리어한 후에 재시도를 실행합니다 .
재시도 횟수를 초과했을 때의 에러
68438-N7- 00
c
주의
가끔 인식 도포점이 극단적으로 크거나 , 작은 관계로 과잉보정이 될 경우가 있습니다 . 과잉 보정 상태에서 도포를 실행하면 ,
전혀 인식에 성공되지 않게 됩니다 .
4-48
4
█
보정량 클리어 방법
다음은 , 보정량을 클리어하는 방법에 대한 설명입니다 .
위치보정 디스펜스 인식에러가 발생했을 때의 보정량 클리어 방법
:
「Ea13001: 위치보정 디스페스 실패」에러가 표시되면 , 오퍼레이션 패널의「RESET」버튼을 누릅니다 .
프리 디스펜스 재시도때의 보정량 클리어 방법
:
「재시도 선택」화면에서「보정량 클리어」란에 체크하고 , [ 재시도 ] 버튼을 누르거나 , 또는 [ 리세트 ] 버튼을 누릅니다 .

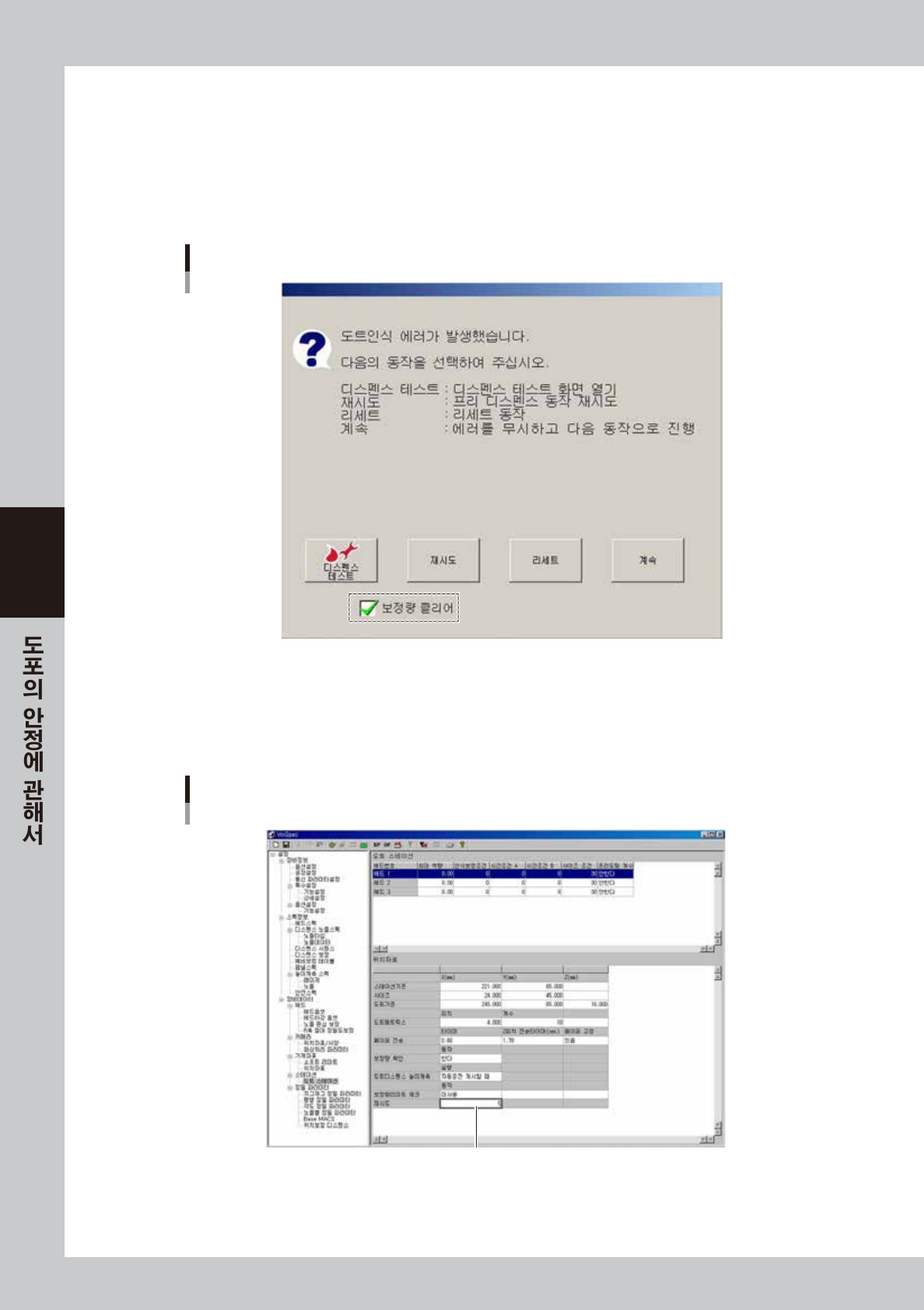

「재시도 선택」화면
68439-N7- 0 0
█
설정방법
디스펜스 보정 재시도 기능을 사용하기 위한「장비설정」항목에 대해서 설명합니다 .
[ 장비설정 ]-「도트 스테이션」의「재시도」에 횟수를 입력합니다 .
설정 가능한 값은 0~14 회 입니다 .「0」으로 설정한 경우는 , 재시도하지 않습니다 .( 권장횟수 :5)
재시도 횟수
재시도 횟수를 입력한다
68440-N7-00
