4-43 4 5.3 디스펜스 보 정 리미 트 체크 본 기 능 은 , 디 스 펜 스 체 크 에 의 한 도포 량 의 보 정 을 실 행 할 때 , 보 정 량 의 리 미 트 체 크 를 실 행 합 니 다 . 「장 비 설 정 」에 미 리 설 정 되 어 있 는 최 소보 정 , 최 대 보 정 은 다음 의 보 정 량 계 산에 의 해 구 해 진 값에 대 해 범 위 체 크 를 하 고 보 정 량 이 어 느 일 정…

4-42
4
2
프리 디스펜스의 장소를 설정합니다 .
「기판」-「프리 디스펜스」탭 화면의 [ 편집 ] 버튼을 누릅니다 .
프리 디스펜스 정보
[편집]버튼을 누른다
68433-N7- 0 0
3
프리 디스펜스 항목을 설정합니다 .
항목을 선택하고 [OK] 버튼을 눌러 주십시오 .
프리 디스펜스 항목 화면
68434-N7-00
█
프리 디스펜스 선택항목
실행 프리 디스펜스를 기판상에서 실행합니다 .
스킵 프리 디스펜스를 하지 않습니다 .
도트 스테이션상 프리 디스펜스를 도트 스테이션상에서 실행합니다 .
4
프리 디스펜스의 좌표를 설정합니다 .
「실행」을 선택했을 경우의 좌표 데이터는 기판 원점에서의 좌표를 입력합니다 . 프리 디스펜스를 도트
스테이션상에서 실행할 경우의 좌표 데이터는 본 장 「5.1.2 프리도팅 위치좌표의 설정」에서 입력한
도트기준의 좌표를 원점으로서 입력합니다 . 이때 페이퍼에서 벗어나지 않도록 좌표를 설정해 주십시오 .

4-43
4
5.3 디스펜스 보정 리미트 체크
본 기능은 , 디스펜스 체크에 의한 도포량의 보정을 실행할 때, 보정량의 리미트 체크를 실행합니다.
「장비설정」에 미리 설정되어 있는 최소보정, 최대보정은 다음의 보정량 계산에 의해 구해진 값에 대해 범위
체크를 하고 보정량이 어느 일정한 범위를 넘었을 경우에는 에러정지하고 , 작업자에게 확인작업을 요구합니
다.
n
요점
본 기능의 대응 소프트 버전은 , V4.49STD R1.000 입니다.
5.3.1 보정량의 계산
보정량의 계산은,「장비설정」-「디스펜스 보정」의「계산타입」의 설정에 따라 다릅니다.
•
비례타입 : 보정량 = 기준면적 / 측정면적
•
가산타입 : 보정량 = 기준면적 - 측정면적
디스펜스 체크에 의해 구해진 보정량의 값이, 최대•최소 보정량을 넘지 않으면 기판상에 도포작업을 시작
합니다 .
n
요점
본 기능은 , 최대 보정량 값이 0.001 이하의 경우에는 동작하지 않습니다.
•
비례타입
프리 디스펜스한 액량 ( 타이머 ) 으로 도포해야 할 면적 ( 기준면적 ) 과 , 실제로 도포된 면적 ( 보정면적 ) 의 비율을 보정량
( 기준면적 / 보정면적 ) 으로 합니다 .
기준면적은 , [ 장비설정 ]-「디스펜스 보정」-「기준면적」에서 구합니다 .
예)
액량이 ( 타이머 )20, 기준면적이 0.20, 최소보정 0.8. 최대보정 1.2 의 경우
최소 보정량으로 보정된 도포면적 :0.20 X 0.8=0.16
최대 보정량으로 보정된 도포면적 :0.20 X 1.2=0.24
실제로 도포된 면적이 0.16~0.24 에서 벗어났을 경우 , 에러 메시지가 표시됩니다 .
0
0.1
0.2
0.3
0.4
0.5
0.6
0 10 20 30 40 50
보정된 액량 (타이머)
보정량 리미트 범위
0.16~0.24
비례타입의 예
액량 [msec]
도포면적 [mm2]
기준면적
보정면적
67417-N7- 0 0

4-44
4
•

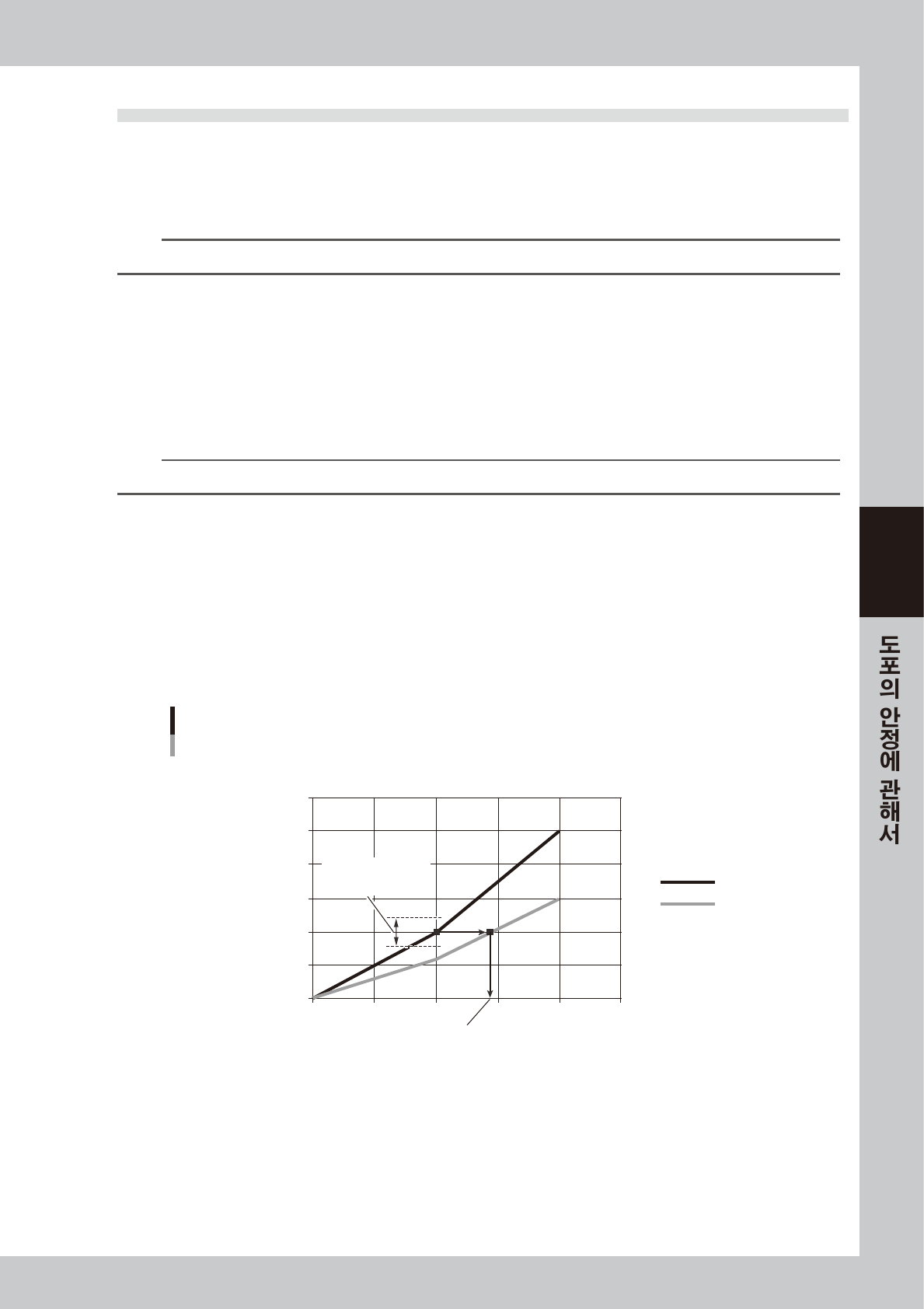

가산타입
프리 디스펜스한 액량 ( 타이머 ) 으로 도포해야 할 면적 ( 기준면적 ) 과 , 실제로 도포된 면적 ( 보정면적 ) 의 차이를 보정량
( 기준면적 / 보정면적 ) 으로 합니다 .
기준면적은 , [ 장비설정 ]-「디스펜스 보정」-「기준면적」에서 구합니다 .
예)
액량이 ( 타이머 )20, 기준면적이 0.20, 최소보정 0.8. 최대보정 1.2 의 경우
최소 보정량으로 보정된 액량 :20 X 0.8=16
최대 보정량으로 보정된 액량 :20 X 1.2=24
실제로 도포된 액량이 16~24 에서 벗어났을 경우 , 에러 메시지가 표시됩니다 .
0
0.1
0.2
0.3
0.4
0.5
0.6
0 10 20 30 40 50
가산타입의 예
보정된 액량 (타이머)
보정량 리미트 범위
16~24
액량 [msec]
도포면적 [mm2]
기준면적
보정면적
67418-N7- 00
