4-22
4
3.1.5 기판상에서의 도포량 확인
도트 스테이션상에 도포하고 마크 , 에어압이 확정되면 , 실제로 기판상에 디스펜스해서 도트 스테이션과
기판상에서 도포량의 차이를 확인합니다.
1
도트 디스펜스 파라미터를 입력합니다 .
[ 기판 ]-「도트 디스펜스」화면을 열어서 , 도포량을 확인할 파라미터를 입력해 주십시오 .
안정된 상태에서 도포량을 확인하기 위해 , 연속해서 5 점을 각 액량으로 도포하는 데이터를 작성합니다 .
도트 디스펜스
파라미터 입력예
68418-N7- 00
2
기판에 도포합니다 .
[ 기판 ]-「프리 디스펜스」화면을 열고 , [ 편집 ] 버튼을 눌러서「스킵」으로 설정합니다 . 자둥운전으로
기판상에 도포해 주십시오 . 기판에 도포할 크기가 되도록 액량을 변경해서 반복실행 합니다 .
3
도트 스테이션에 도포합니다 .
[ 기판 ]-「프리 디스펜스」화면의 [ 편집 ] 버튼을 눌러서「도트 스테이션상」으로 설정을 되돌립니다 .
기판상에 도포했을 때와 같이 각 액량을 설정합니다 .
「셋업」화면의 [ 디스펜스 테스트 ]-[ 실행 ] 버튼을 눌러서 설정한 각 액량으로 도트 스테이션에 도포해
주십시오 .
4
도포량의 차이를 확인합니다 .
육안으로 기판과 도트 스테이션상에 도포한 액량과 높이를 확인하고 , 이동 카메라로 도트의 면적과
형상을 확인해 주십시오 . 차이가 없으면 , 「프리 디스펜스」탭 화면의 액량을「20」으로 되돌립니다 .
도포량의 상태확인
기판상의 도포가 클 경우 도포에 차이가 없을 경우 기판상의 도포가 작을 경우
도트 스테이션
차이
기판
차이
낮다
높다
높다
낮다
차이 없음
차이 없음
차이 없음
동일 액량으로 도포했을 때의 예
674 0 6 -N7- 0 0
4-23
4
3.1.6 디스펜스 보정 맵의 작성
작성한 마크 데이터와 프리 디스펜스 파라미터를 바탕으로 , 디스펜스 보정 맵을 작성합니다. 보정 맵의 작
성은 , 새 실린지를 사용해서 도포가 충분히 안정된 상태에서 실행합니다. 전술「3.1.4 도트 스테이션상에서
의 도포확인」에서 실린지의 액량이 줄지 않았으면 , 그대로 사용합니다. 여기에서는 , 111 노즐로 보정 맵을
작성할 경우를 예로 들어서 설명합니다.
1
도트 스테이션의 설정을 변경합니다 .
도트 스테이션에 프리도팅 가능 점수를 늘리기 위해 , 도트 스테이션의 최대 프리도팅 개수를「10」으로
변경합니다 .
[ 장비설정 ]-「도트 스테이션」의「도트 매트릭스」피치를「4.000」으로 하고 , 개수를「10」으로 설정
해 주십시오 .
도팅 피치와 개수변경
피치를「4.000」으로 설정 개수를「10」으로 설정
68419 -N7-0 0
n
요점
최대 프리 도팅수를 4mm 피치 X 10 개로 하면 , 도트 스테이션상의 도포 ( 페이퍼 사용량 ) 를 1열로 할 수가 있으므로 ,
페이퍼 사용량을 절약할 수 있습니다.
c
주의
특주 노즐을 사용할 경우는 , 설정을 변경하지 마십시오 .
2
기판 데이터를 다시 읽습니다 .
[ 기판선택 ] 버튼을 눌러서 기판 데이터를 다시 읽어 주십시오 .
n
요점
장비설정을 변경했을 경우, 설정내용을 반영시키기 위해 기판 데이터를 다시 읽습니다.
3
조정 유틸리티를 기동합니다 .
1. 「셋업」화면의 [ 조정 ] 버튼을 누릅니다 .
2. 「Supervisor」를 선택하고 , 패스워드를 입력한 후 , [OK] 버튼을 누릅니다 .
3. [Dispense Correction] 버튼을 누릅니다 .
4-24
4
4
실행 항목을 설정합니다 .
각 노즐의 설정값은 전술「3.1 디스펜스 보정 기능을 사용」의「
█
노즐 설정값」을 참조해 주십시오 .

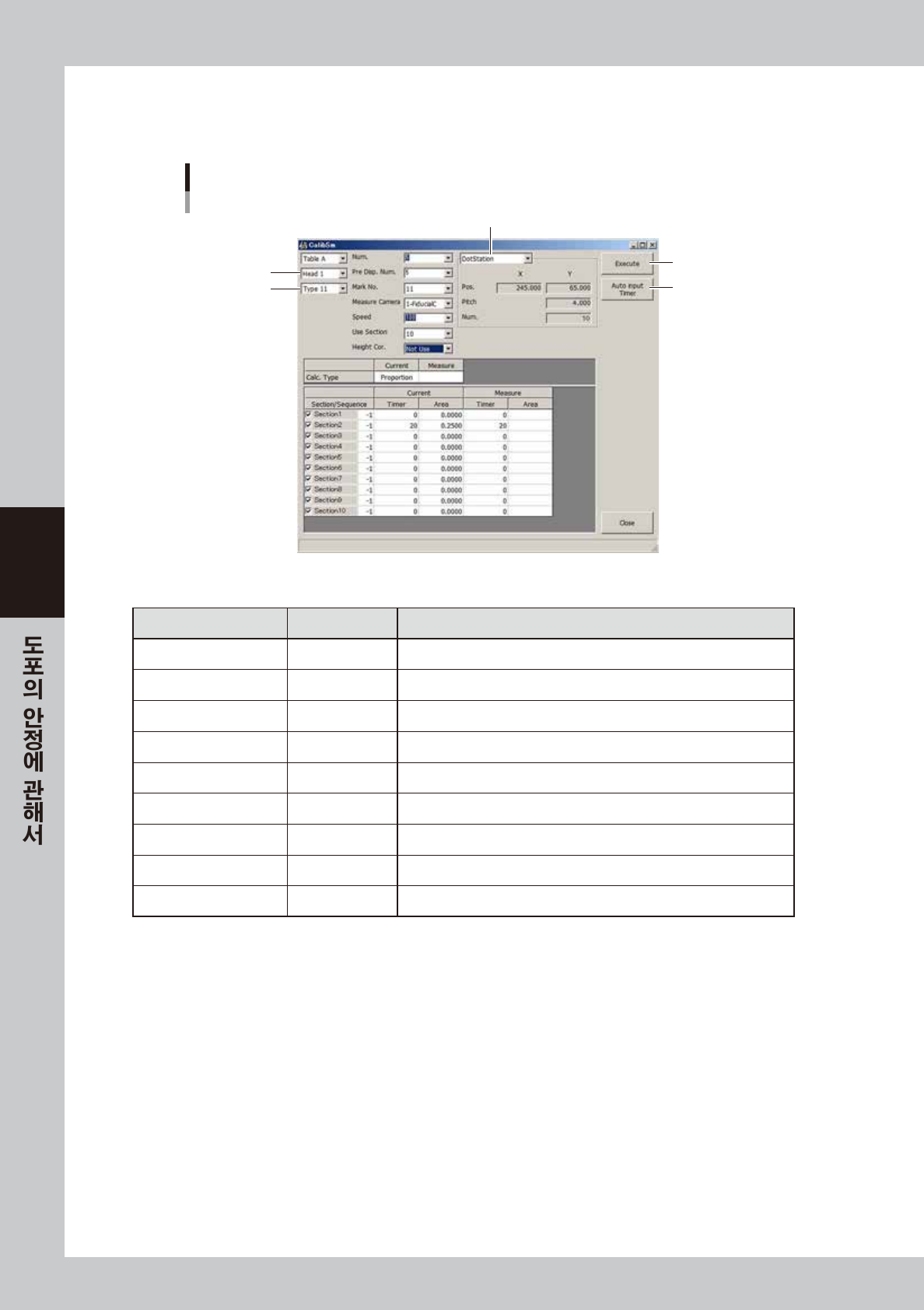

실행항목의 설정
111노즐 설정예
도포장소
[타이머 자동입력] 버튼
[실행] 버튼
타입
헤드
68420-N7- 0 0
█
111 노즐의 설정예
항목 권장값 내용
헤드 Head 1 도포할 헤드를 선택합니다 .
Typ e Type11 노즐의 보정타입을 선택합니다 .(111 노즐의 경우는 Type11)
Num. 5 측정할 점수를 설정합니다 .( 권장 :5 점이상 )
Pre Disp.Num. 5 프리 도팅할 점수를 설정합니다 .( 권장 :3 점이상 )
Mark No. 11 인식에 사용할 마크 번호를 설정합니다 .
Speed 100 스피드는 「100」 으로 설정합니다 .
Use Section 10 보정할 섹션수를 설정합니다 .( 권장 :10)
Height Cor. Not Use 비접촉 노즐의 경우는 , 「사용」 으로 설정합니다 .
도포 장소
DotStation
일반적으로 「DotStation」 으로 설정합니다 .
