7-19
7

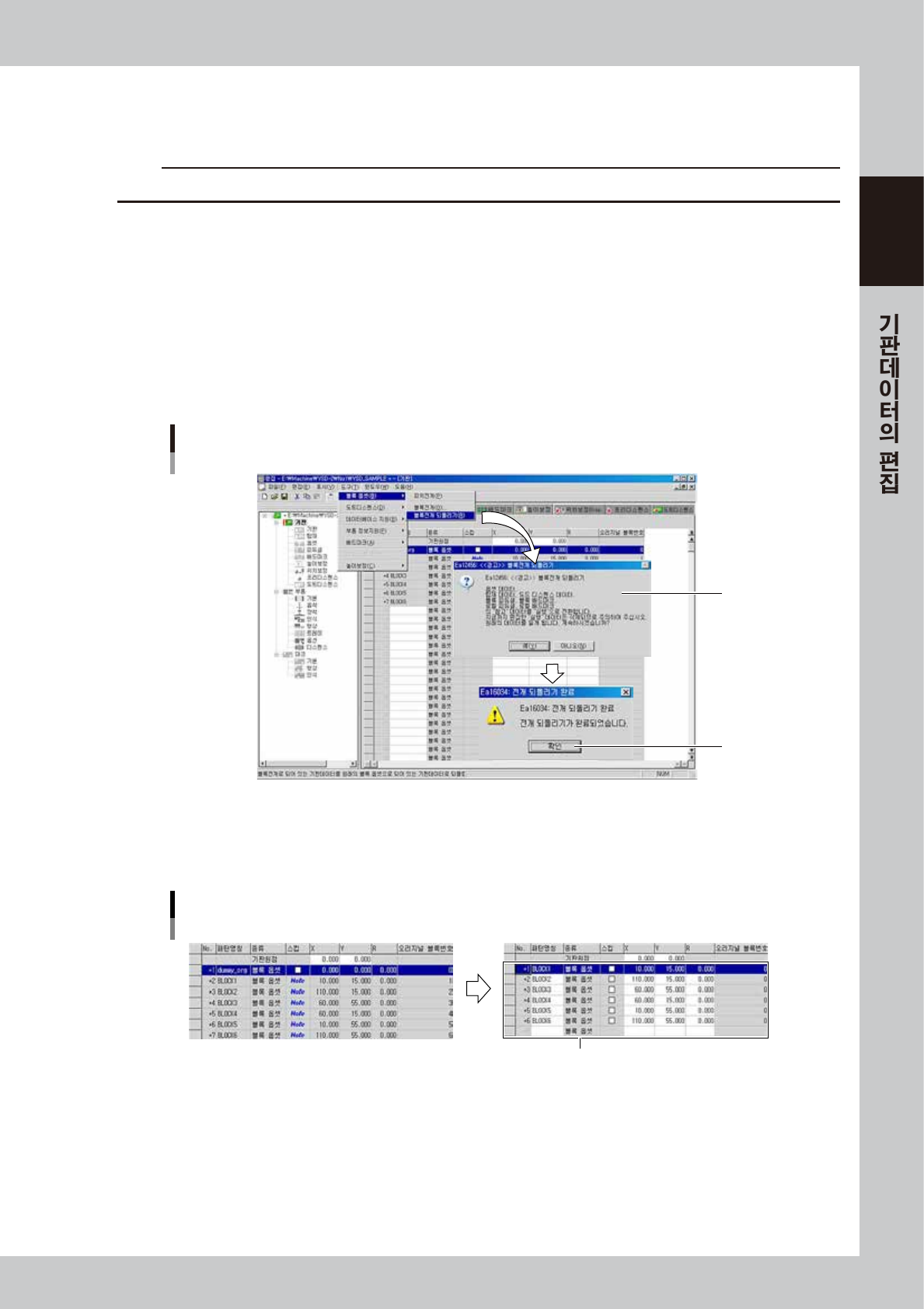

2.2.2 블록옵셋의 되돌리기
전개한 옵셋정보를 원상태로 되돌립니다.
c
주의
이 작업은 , 블록옵셋 전개시에 「전개 ( 참고데이터 있음 )」을 선택한 경우에만 할 수 있습니다 .
1
「블록 옵셋」에서「블록전개 되돌리기」를 선택합니다 .
「도구 (T)」메뉴의 「블록 옵셋 (B)」에서「블록전개 되돌리기 (R)」를 선택합니다 .
2
변경되는 내용을 확인합니다 .
「블록전개 되돌리기」의 대화창이 표시됩니다 . 내용을 확인하고 , [ 예 (Y)] 버튼을 클릭합니다 .
3
[ 확인 ] 버튼을 누릅니다 .
블록옵셋 되돌리기가 완료되면 대화창이 표시되므로 , [ 확인 ] 버튼을 눌러 주십시오 .
블록옵셋
되돌리기
2
3
68721-N7- 0 0
4
되돌리기 상태를 확인합니다 .
「참고 (Note)」로서 남아있던 블록옵셋 전개전의 데이터가 원상태로 되돌아 갔는지 확인하여 주십시오 .
블록옵셋 전개
(되돌리기)의 예
전개전의 데이터로 되돌아 간다
68722-N7-00
5
기판데이터를 저장합니다 .
7-20
7
3. 기판파일 조작
편집 ( 에디터 ) 을 사용하여 VIOS 기판데이터를 YGX 기판데이터로 , 또는 YGX 기판데이터를 VIOS 기판데이터로
변환합니다 .

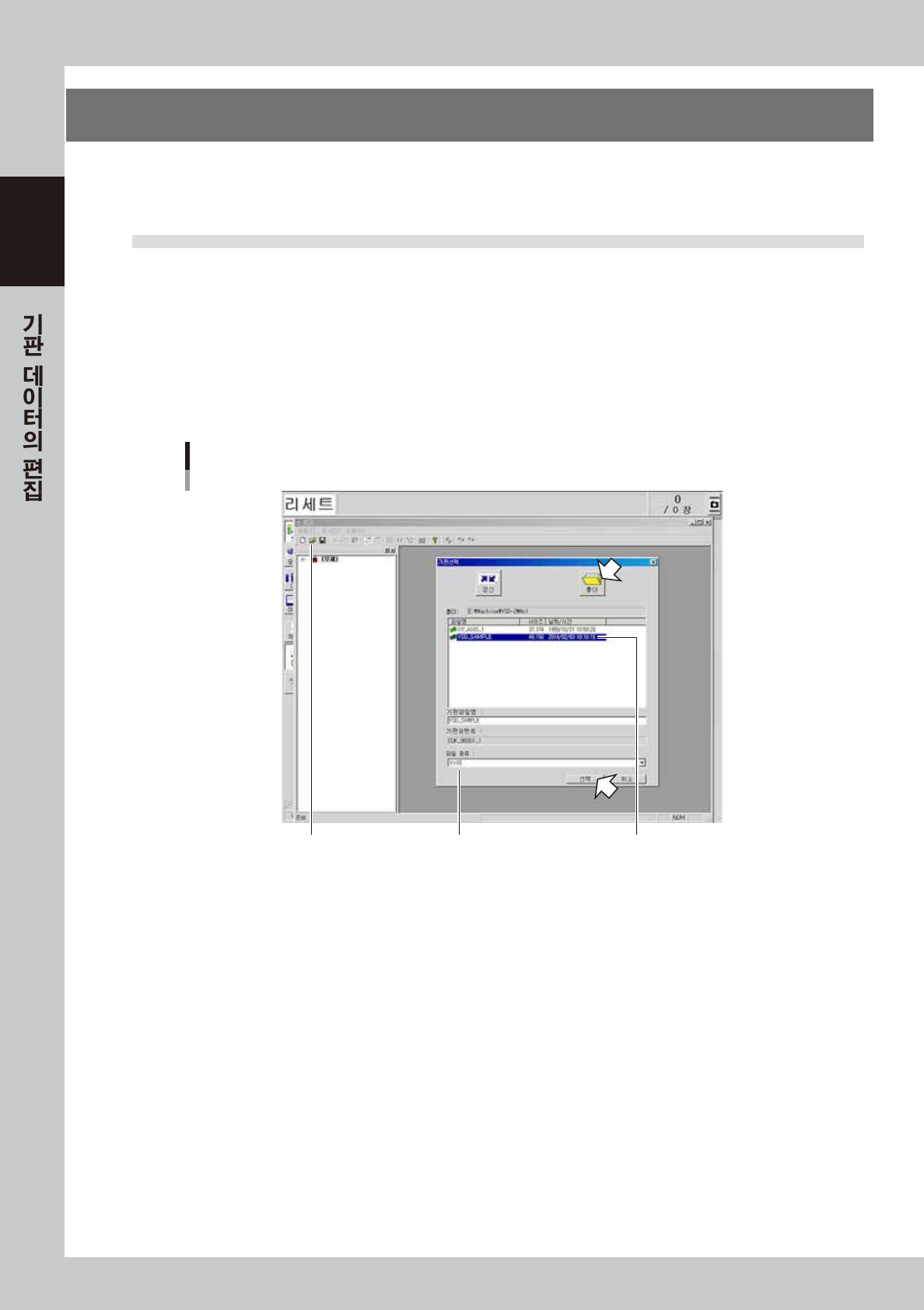

3.1 VIOS 에서 YGX 저장
1
VIOS 기판데이터를 표시합니다 .
1. 「파일 (F)」메뉴의 「기판데이터 열기 (O)」를 선택 , 또는 도구바의 [ 기판데이터 열기 ] 버튼을 누르면
「기판 선택」화면이 표시됩니다 .
2. 「파일 종류」를「VIOS」로 설정합니다 .
3. [ 폴더 ] 버튼을 누르고 , 변환하고 싶은 데이터가 들어있는 폴더 (「No.1」폴더 ) 를 선택합니다 .
4. 기판데이터가 표시되면 , 변환하고 싶은 데이터를 고르고 , [ 선택 ] 버튼을 누릅니다 .
기판데이터 열기
「VIOS」기판데이터 열기
「VIOS」를 선택 변환할 데이터를 선택
68723-N7-00
7-21
7
2

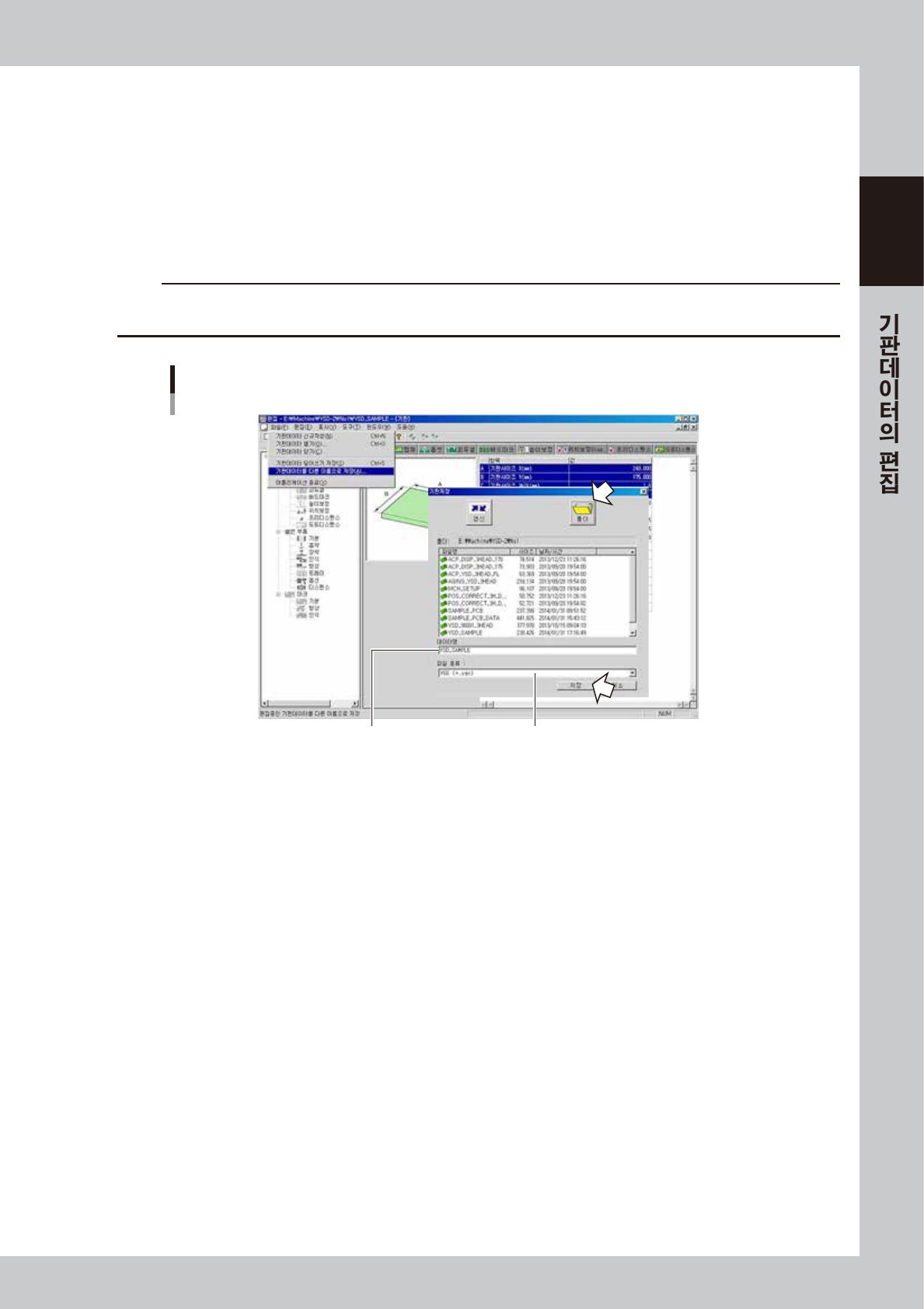

YGX 기판데이터로서 저장합니다 .
1. 「파일 (F)」메뉴에서「기판데이터를 다른 이름으로 저장 (A)」을 선택합니다 .
「기판저장」화면이 표시됩니다 .
2. 「파일 종류」를 「YGX(*.ygx)」로 설정하고 , 「데이터명」란에 파일명을 입력합니다 .
3. 저장폴더를 확인합니다 . 저장폴더를 변경할 경우는 , [ 폴더 ] 버튼을 누르고 데이터의 저장폴더
(「No.1」폴더 ) 를 선택합니다 .
4. [ 저장 ] 버튼을 누릅니다 .
c
주의
파일형식을「YGX」이외로 설정한 경우 , 일부의 정보를 저장할 수 없으므로 , 그 정보에 관계된 기능을 사용할 수 없을 가능성이
있습니다 .
등록할 파일명을 입력 「YGX(✽ygx)」를 선택한다
「YGX」 기판데이터의 저장
68724-N7-0 0
