2-44
2
5
실린지를 탈착합니다 .
1. 「셋업」화면의 [ 실린지 교환 ] 버튼을 누릅니다 .
e
2. 「실린지 교환」화면의 [ 교환위치 이동 ] 버튼을 눌러서 헤드를 이동시킵니다
3. 비상정지 버튼을 누르고 , 커버를 오픈합니다 .
4. 조인트로부터 에어 호스를 뺍니다 .
5. 록 너트 부분을 잡고 , 어댑터 홀더를 화살표 방향으로 돌려서 풀고 실린지를 탈착합니다 .
실린지의 탈착
록 너트
히터부
어댑터 홀더
머플러
67210-N7-00
c
주의
•
헤드의 히터부는 , 고온상태이므로 주의해 주십시오 .
•
머플러는 부러지기 쉬우므로 건드리지 않도록 주의해 주십시오 .
6
노즐을 청소합니다 .
록 너트를 풀어서 노즐을 탈착합니다 . 노즐의 청소방법은 후편의 메인터넌스 매뉴얼의 제 2 장「1.2 노즐
의 청소」를 참조해 주십시오 .
e
7
비상정지 상태를 해제합니다 .
커버를 닫고 , 비상정지 상태를 해제한 후에 ,「READY」버튼을 눌러 주십시오 .
2-45
2
4. 옵션장치의 기본작업
4.1 잔량검지 센서의 조정
실린지내의 도포액이 없어지면 , 잔량센서가 이를 검지해서 알립니다 . 잔량검지 센서는 센서부와 앰프부로 나뉘
어 있으며 , 센서부는 노즐 장착부의 옆에 , 앰프부는 디스펜서 헤드부의 위에 장착되어 있습니다 . 사용할 용액을
변경했을 때나 잔량검지 센서를 교환했을 때는 , 잔량검지 센서의 조정이 필요합니다 .
c
주의
조정을 시작하기 전에 , 사용종료한 빈 실린지와 도포액이 충분히 들어 있는 실리지를 준비해 주십시오 .
빈 실린지만 사용하면 , 정확한 조정을 실행할 수가 없습니다 .
잔량검지 센서
센서 앰프부
헤드3용
헤드2용
헤드1용
센서부
27211-N7- 0 0
2-46
2
█

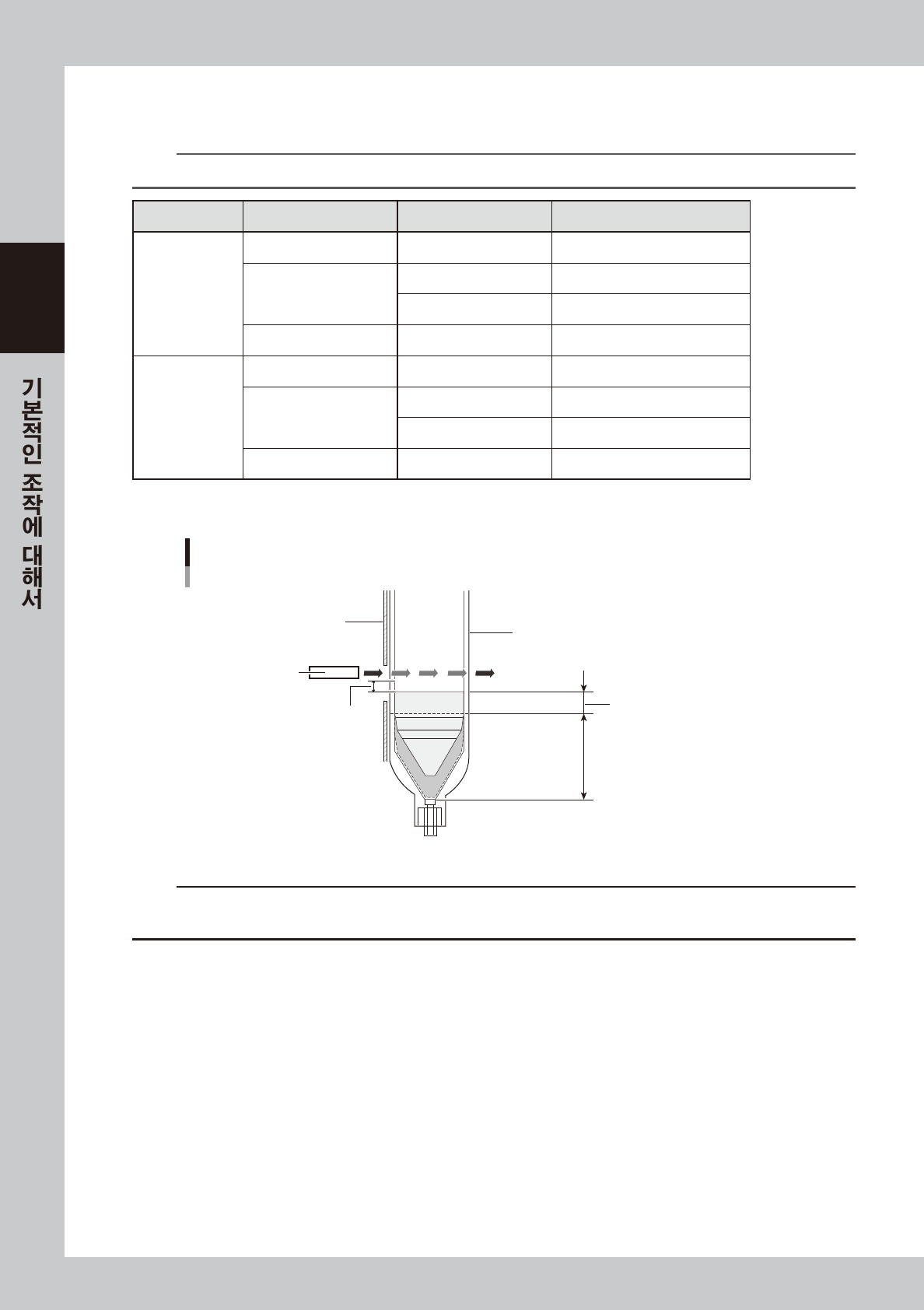

적용 실린지 및 피스톤
다음 표는 실린지의 용량과 제조사 형식을 나타내며 , 동작확인이 완료된 것입니다 .
n
요점
형식이 불명할 경우는 , 접착제 제조사에 문의해 주십시오 .
실린지 용량 실린지 제조사 / 형식 피스톤 제조사 / 형식 ※용액 소진시 피스톤의 위치 [mm]
30cc
MUSASHI(PSY-30E) MUSASHI(PSY-30E) 5.7
Iwashita (PS30S)
Iwashita (PP30S) 2
Iwashita (PP30ND) 6
EFD (7012134) EFD (7012184) 2.7
10cc
Iwashita (PSY-10E) MUSASHI(PSY-30E) 13.5
Iwashita (PS10S)
Iwashita (PP30S) 6
Iwashita (PP30ND) 11.5
EFD (7012112) EFD (7012178) 2.8
※센서가 용액 소진을 검지했을 때 , 피스톤 하단에서의 거리
약 5mm
용액 소진시의 피스톤 위치
용액 소진시의 피스톤 위치 [mm]
피스톤 하부
(잔량 없음)
실린지 홀더
잔량검지 센서
실린지(투명)
67212-N7-00
c
주의
홀더 개구부에서 보이는 범위에 실린지 라벨이 부착되어 있거나 , 용액의 종류와 피스톤의 동작 상태에 따라서 , 용액 소진을 검지
할 수 없을 경우가 있습니다 .
