5-33 5 4.9 도 트 디스 펜 스 파라미터 디 스 펜 스 헤 드로 도포 할 경 우 의 도트 디 스 펜 스 파 라미 터 를 설 정 합 니 다 . 「 기 판 」 화 면 의 「 도트 디 스 펜 스 」 탭 을 열 고 , 도트 디 스 펜 스 파 라 미 터 를 확 인 또 는 설 정 합 니 다 . 참고 • 부 품 정 보 와 탑 재 정 보가 있 을 경 우 , 디 스 펜 스 전 개 ( 본 장 「7 . …
5-32
5
4. 용액량
프리 디스펜스 할 용액량을 설정합니다 .
5. 헤드
프리 디스펜스에 사용할 헤드번호를 설정합니다 .
6. 시퀀스
여기에 입력하는 수치는 , 프리 디스펜스 동작시의 용액량과 헤드의 상하 스피드 동작 등이 설정된「디스펜스 시퀀스」를
참조합니다 .
「-1」을 입력하면 노즐타입과 용액량에서 자동적으로 적정한 시퀀스가 선택됩니다 .
7. X, Y
도트가 겹치지 않도록 프리 디스펜스의 좌표를 설정합니다 .
8. R
디스펜스를 실행할 각도를 설정합니다 . 시계 반대방향이 플러스 방향 , 시계방향이 마이너스 방향이 됩니다 .
스킵의 항목이「Check」로 되어 있을 경우 , 이 항목은 무시되어 편집할 수 없습니다 .
9. 마크
도포한 도트 인식에 대응하는 마크 번호를 입력합니다. 스킵의 항목이「Check」일 경우에 , 도트의 도포상태를 확인합니다 .
도트의 도포상태를 확인하지 않을 경우는 ,「0」으로 설정합니다 .
스킵의 항목이「Check」로 되어 있지 않을 경우 , 이 항목은 무시됩니다 .
10. 보정
디스펜스의 도트 사이즈를 인식보정 할 때 사용합니다 . 체크하면 보정처리를 실행합니다 .
5-33
5
4.9 도트 디스펜스 파라미터
디스펜스 헤드로 도포할 경우의 도트 디스펜스 파라미터를 설정합니다.
「기판」화면의「도트 디스펜스」탭을 열고 , 도트 디스펜스 파라미터를 확인 또는 설정합니다.
참고
• 부품정보와 탑재정보가 있을 경우, 디스펜스 전개 ( 본 장「7.1 디스펜스 전개」참조 ) 를 실행하면 , 자동적으로 디스펜스
정보를 작성할 수 있습니다.
• 티칭 기능을 사용해서 좌표를 입력할 수도 있습니다. 상세한 내용은 , 제 4 장「7. 도포위치의 확인과 수정」을 참조해
주십시오 .

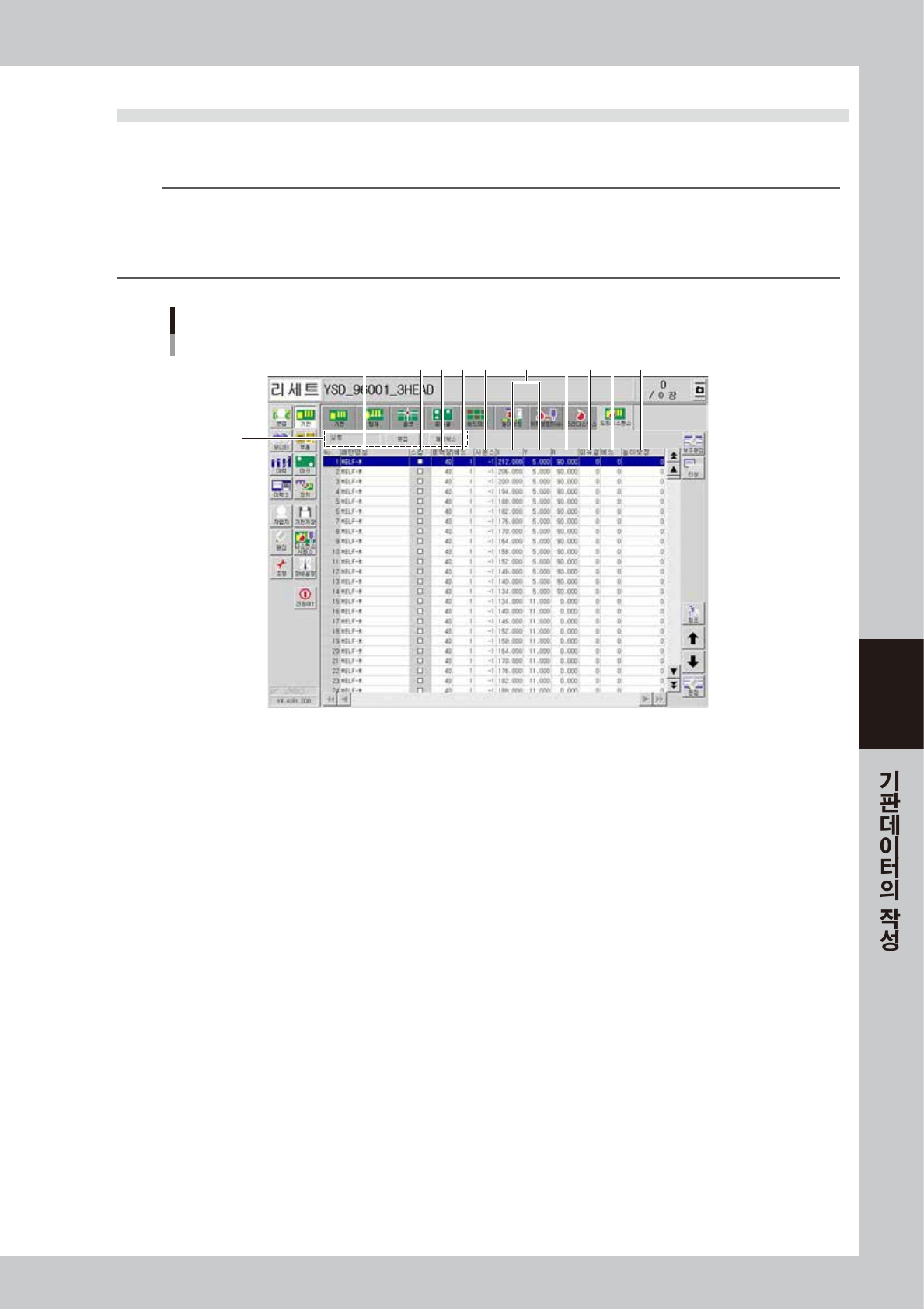

도트 디스펜스 파라미터 화면
2
1
3 7 94 5 6 108 11
68521-N7-0 0
1. 도트 디스펜스 항목
도트 디스펜스의 실행 여부를 설정합니다 .
변경할 경우는 [ 편집 ] 버튼을 눌러 주십시오 .「스킵」으로 설정하면 , 패스운전합니다 .
2. 패턴명칭
도트 디스펜스의 명칭을 입력합니다 .
3. 스킵
도트 디스펜스의 실행 여부를 각각 설정합니다 .
4. 용액량
도트 디스펜스 할 용액량을 설정합니다 .
5. 헤드
도트 디스펜스에 사용할 헤드를 설정합니다 .
6. 시퀀스
여기에 입력하는 수치는 , 도트 디스펜스 동작시의 용액량과 헤드의 상하 스피드 동작 등이 설정된「디스펜스 시퀀스」를 참
조합니다 .
「-1」을 입력하면 노즐타입과 용액량에서 자동적으로 적정한 시퀀스가 선택됩니다 .
번호를 지정할 경우는 , 임의의 숫자를 입력해 주십시오 .
7. X, Y
도트가 겹치지 않도록 도트 디스펜스의 좌표를 설정합니다 .
8. R
디스펜스를 실행할 각도를 설정합니다 . 시계 반대방향이 플러스 방향 , 시계방향이 마이너스 방향이 됩니다 .
5-34
5
9. 피듀셜
도트 디스펜스를 실행할 때에 사용하는 피듀셜 번호를 설정합니다 .
피듀셜 기능을 사용하지 않을 경우에는 ,「0」을 설정합니다 .
10. 배드 ( 배드마크 )
도트 디스펜스를 실행할 때에 사용하는 배드마크 번호를 설정합니다 .
배드마크를 사용하지 않을 경우에는 ,「0」을 설정합니다 .
11. 높이보정
옵션인 레이저 유닛을 겸비하고 있을 경우에 표시됩니다 .
「높이보정」탭에서 설정정한 데이터 번호를 입력합니다 .
높이보정 기능을 사용하지 않을 경우는 ,「0」을 입력합니다 .
