1-3 1 2. 조작 • 입력 부 본체 정면 에는 데 이터 입력 에 사 용하는 오퍼레 이션 패 널버 튼 , 오 퍼 레 이션 디 스 플레 이 가 장착되 어 있 습니 다 . 이 들 의 기 능에 대해 서 설 명 합니다 . 조작 • 입력부 오퍼레이션 디스플레이 터치펜 터치펜 홀더 키보드 접속구 키보드(옵션) 오퍼레이션 패널버튼 67101- N 7-10
1-2
1
■ 압력표시계
본 장의「7. 에어압 조정부」를 참조해 주십시오 .
ᆞ 설정에어 압력（상단） ：0.40MPa(0.40MPa~0.41MPa)
ᆞ 에어다운 검출압력（하단） ：0.33MPa
■ 헤드부
선단에 장착되어 있는 도포 헤드로 접착제를 도포합니다 . 기판의 마크를 인식하기 위한 카메라도 탑재되어 있습니다 .
( 본 장「3. 헤드부」참조 )
■ 메인스위치
기계의 전원을 ON/OFF 하기 위한 스위치입니다 . 오른쪽으로 돌리면 전원이 ON 됩니다 .
c
주의
전원을 다시 켤 경우에는 , 약 2 초 이상 기다린 후에 켜 주십시오 .
■ 정면 조작패널
본 장의「4. 정면 조작패널」을 참조해 주십시오 .
1-3
1

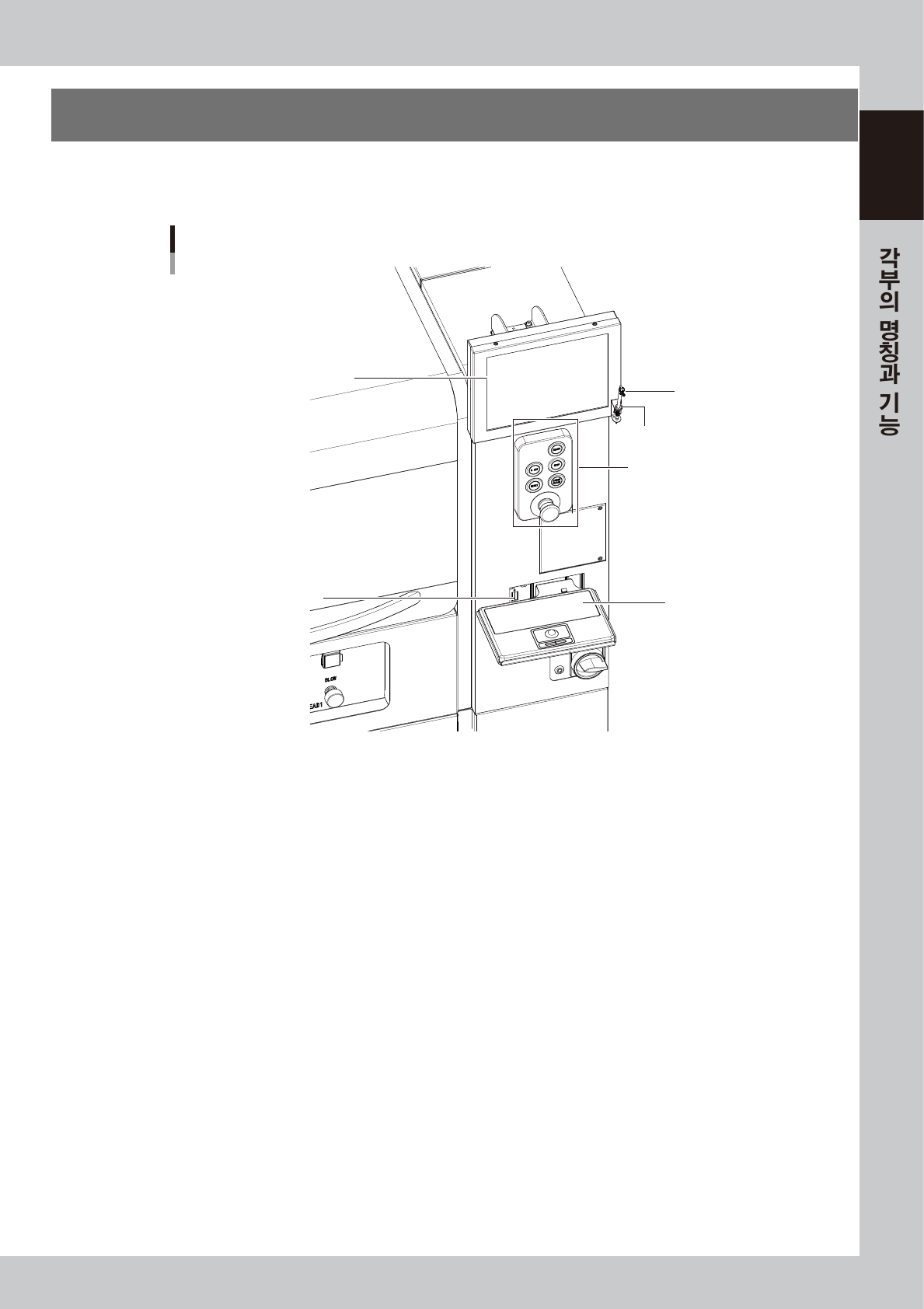

2. 조작
•
입력부
본체 정면에는 데이터 입력에 사용하는 오퍼레이션 패널버튼 , 오퍼레이션 디스플레이가 장착되어 있습니다 .
이들의 기능에 대해서 설명합니다 .
조작•입력부
오퍼레이션 디스플레이
터치펜
터치펜 홀더
키보드 접속구
키보드(옵션)
오퍼레이션 패널버튼
67101-N7-10
1-4
1

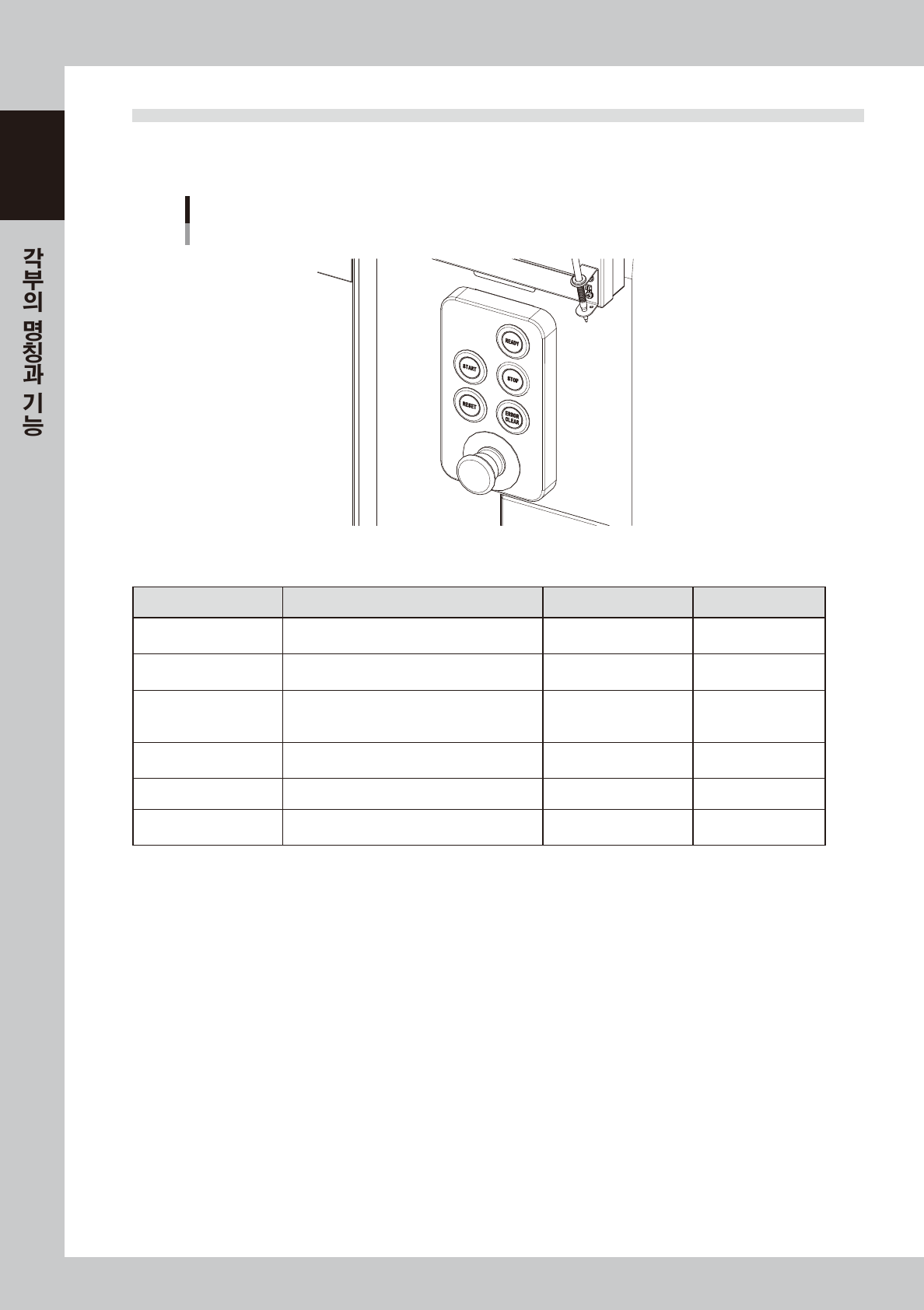

2.1 오퍼레이션 패널버튼
오퍼레이션 패널 버튼은 본체의 정면에 배치되어 있으며 , 조작할 때 자주 사용하는 커멘드를 실행할 수 있습
니다. 각 버튼은 ON 일때 점등합니다.
오퍼레이션 패널버튼
67102-N7-00
■ 오퍼레이션 패널버튼의 기능과 상태
버튼명 용도 소등 점등
READY 비상정지를 해제하고 , 서보 ON 합니다 .
ᆞSERVO OFF
( 모터동력 OFF)
ᆞSERVO ON
( 모터동력 ON)
RESET
운전을 정지하고 , 기판생산 준비상태로 되돌립
니다 .
ᆞ통상 운전시 , 정지시 ᆞRESET 완료시
START ( 녹 ) 기판데이터에 따라 부품의 실장을 합니다 . ᆞ정지시
ᆞ보통 운전시
[ 점멸 ]
일시정지 , 스텝운전시
STOP ( 적 / 백 )
운전을 중단합니다 .
(「START」버튼으로 재개합니다 .)
ᆞ통상 운전시 ᆞ에러 발생시
ERROR CLEAR( 황 / 청 ) 에러발생시의 버저와 화면을 클리어합니다 . ᆞ통상 운전시 ᆞ에러 발생시
EMERGENCY STOP
이 버튼을 누르면 비상정지 상태로 됩니다 .
해제할 때는 오른쪽으로 돌립니다 .
