3-10
3
3. 페이퍼 사용량의 절감
도트 스테이션의 페이퍼 사용량을 절감할 수 있는 기능에 대해서 다음과 같이 설명합니다 .

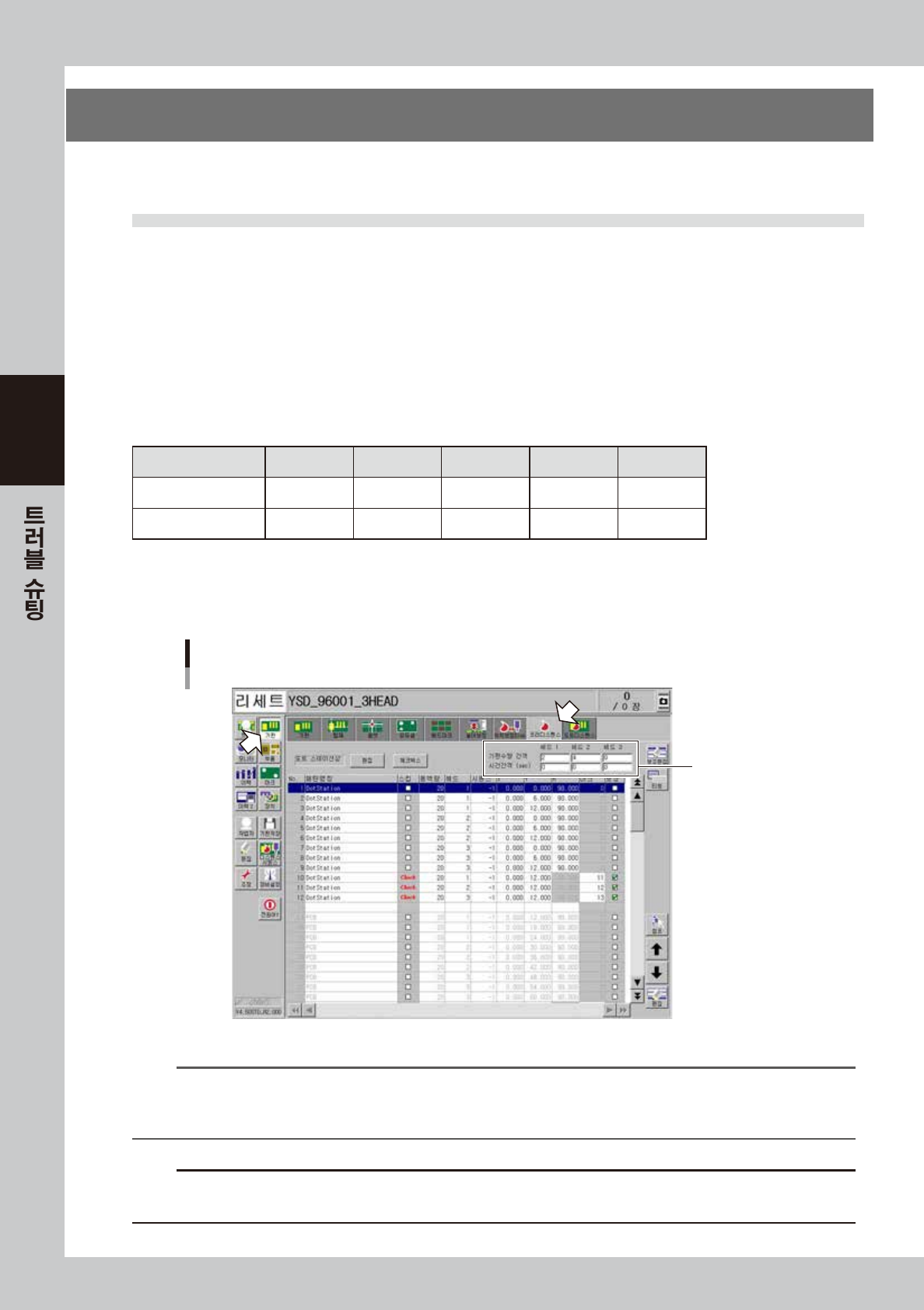

3.1 프리 디스펜스 실행간격 지정기능
프리 디스펜스 동작을 장수 또는 시간별로 실행간격을 지정하는 기능입니다. 실행간격을 지정함으로서 도트
스테이션의 도포 횟수를 줄여서 , 페이퍼 사용량을 절감할 수가 있습니다. ( 헤드단위로 설정가능 )
█
설정범위
•
기판수량 간격 :0~999 장
•
시간간격 :0~30000 초
기판수량 간격 , 시간간격 중에서 어느 한쪽을 설정해서 , 그 조건으로 실행 간격을 지정할 수도 있습니다 .
█
기판수랑 간격의 설정 예
「기판수량 간격」지정에서 헤드 1 의 설정값이「2」일 경우는 , 2 장 간격으로 프리 디스펜스를 실행하고 , 헤드 2 의 설정값
이「4」의 경우는 , 4 장 간격으로 프리 디스펜스를 실행합니다 .
헤드번호 / 기판수량 1 장째 2 장째 3 장째 4 장째 5 장째
헤드 1 실행 – 실행 – 실행
헤드 2 실행 – – 실행
█
간격실행 설정방법
1. [ 기판 ]-「프리 디스펜스」화면을 표시합니다 .
2. 「기판수량 간격」,「시간간격 (sec)」란에 설정값을 입력합니다 .
실행간격의 설정
간격 지정조건 설정
68300-N7-00
n
요점
초기에는 연속생산에 있어서 2 장에 1번으로 간격을 설정해 주십시오 . 구체적인 설정은 다음과 같습니다.
• 기판수량 간격 :2 장
• 시간간격 : 사이클 타임 +10 초 정도
c
주의
설정 간격을 너무 띄우면 , 도트 디스펜스의 첫번재 점수가 극단적으로 작아질 수가 있습니다 . 점차적으로 간격을 넓히면서 도포
상태를 확인해 주십시오 .
3-11
3

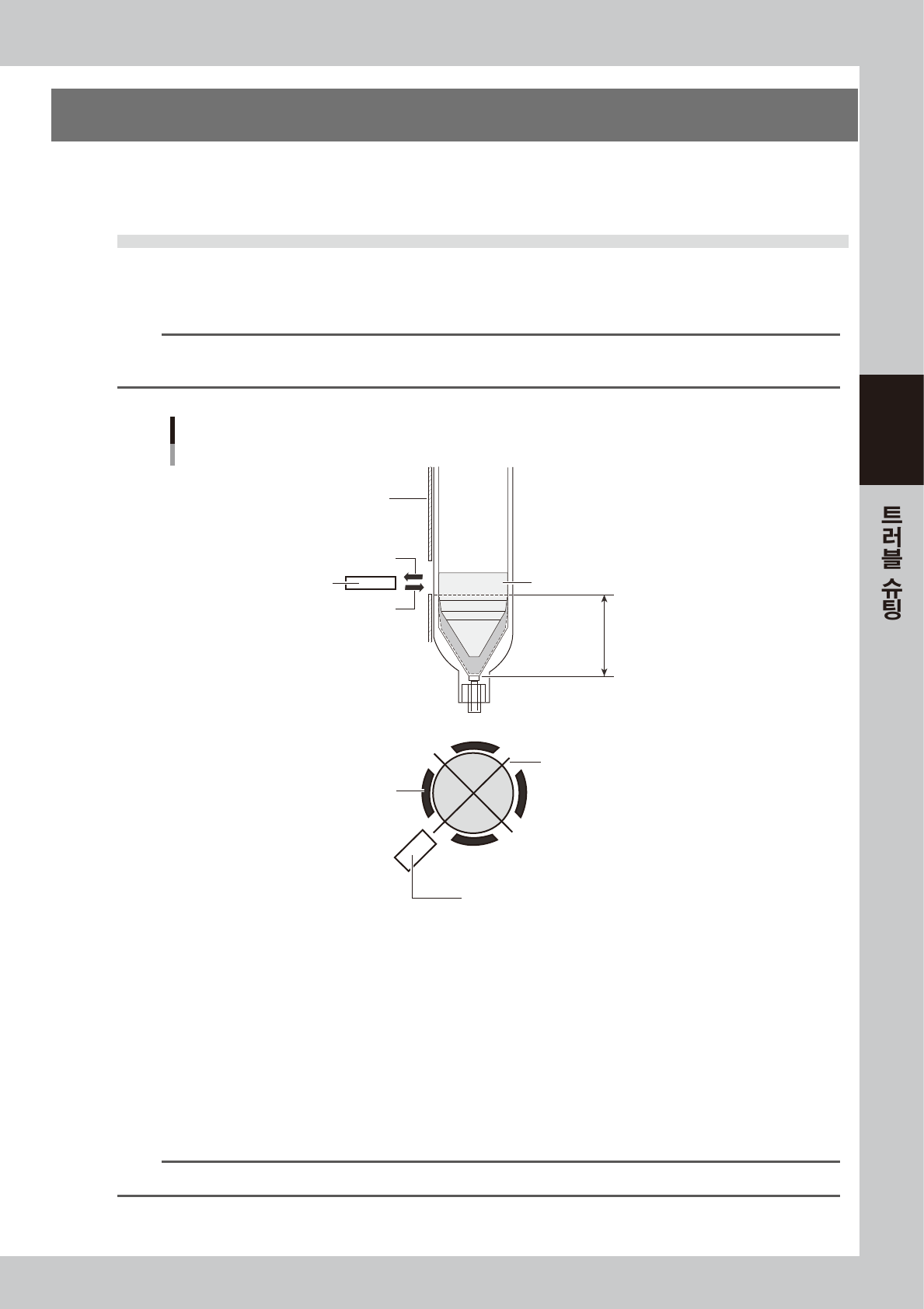

4. 잔량검지 센서 기능
일반적인 조정방법으로 잔량검지 센서에 의한 용액소진 검출이 되지 않았을 경우에 유효한 기능에 대해서 설명
명합니다 .
4.1 잔량검지 각도지정 기능
일반적인 잔량검지로 용액소진을 검지할 수 없을 경우는, 피스톤부의 반사로 인해 검출합니다.
앰프부의 출력 전환 스위치를「D_ON」쪽으로 설정하고 , 검지 각도를 지정해서 용액소진을 검출할 수가 있
습니다 .
참고
본 기능은 ,「D_ON」,「L_ON」의 어느쪽의 설정도 사용할 수 있습니다. 보통, 각도지정으로 잔량을 검출할 경우는 ,
「D_ON」으로 설정합니다.
각도 지정
피스톤 검출 위치
잔량검지 센서
실린지 홀더
피스톤 하부
(잔량없음)
실린지 홀더의 구멍은
90°마다 열려 있다
잔량검지 센서
실린지(투명)
센서광축 (반사)
센서광축(투광)
67301-N7- 0 0
█
동작 개요
운전 시작전 , 기판 1 장 생산후에 , 지정각도 및 +90°+180°+270°의 4 각도에서 잔량검지를 실행합니다 .
피스톤 동작에 의한 용액의 잔량의 편차로 인해, 1군데만으로는 검지할 수 없을 경우가 있으므로 , 4 각도에서 검지합니다.
용액 소진을 검지한 경우 , 기판 1 장 생산후에 에러를 표시합니다 .
이때 , 일반적인 잔량검지에 비해서 , 에러 표시 타이밍이 늦어질 경우가 있습니다 .
█
제한 사항
•
실린지에 따라서 잔량검지를 할 수 없을 경우가 있습니다 .
•
모든 헤드가 같은 R 축 각도로 잔량검지를 할 수 있을 필요가 있습니다 .
•
기판 데이터 등에 의해 , 사이클 타임이 늦어질 수가 있습니다 .
[ 기판 ]-「기판」-「부품 선취」는「한다」로 설정합니다 .
참고
최종 도포좌표에서 대기위치 까지의 거리가 짧고 , 각도 검지 시간이 길 경우, 사이클 타임이 늦어질 수가 있습니다.
3-12
3

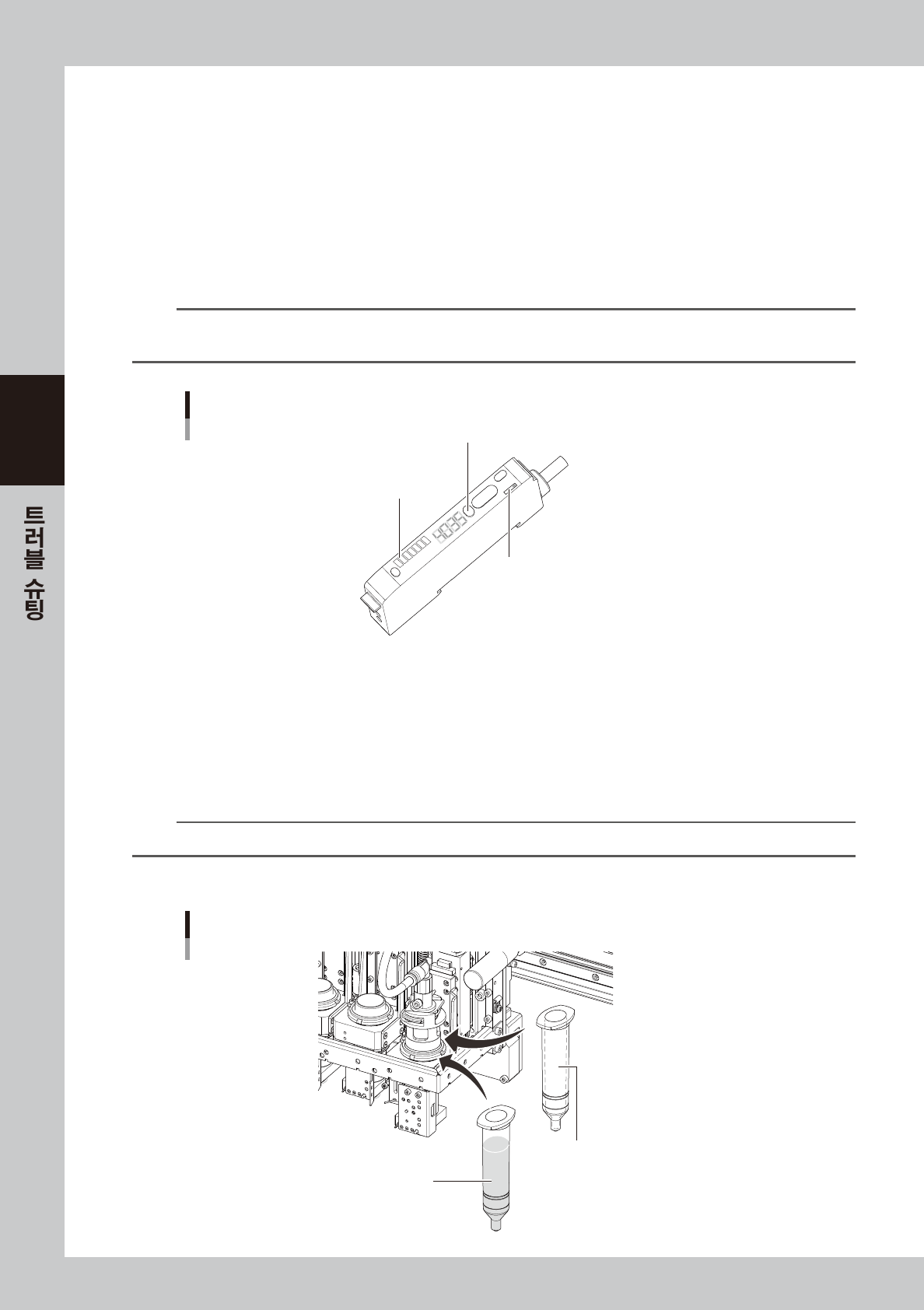

4.1.1 각도지정에 의한 잔량검지 센서의 조정방법
다음과 같은 순서대로 각도 지정에 의한 잔량검지 센서를 조정해 주십시오 .
e
1
비상정지 버튼을 누릅니다 .
작업을 안전하게 실행하기 위해 , 반드시 장비를 비상정지 상태로 해 주십시오 .
2
앰프의 신호출력의 설정을 확인합니다 .
잔량 센서가 실린지내의 피스톤을 검출해서 용액소진이 되도록 , 앰프부의 출력전환 스위치를 「D_ON」
쪽으로 설정합니다 .
참고
본 기능은 ,「D_ON」,「L_ON」의 어느쪽의 설정도 사용할 수 있습니다. 보통, 각도지정으로 잔량을 검출할 경우는 ,
「D_ON」으로 설정합니다.
잔량검지 센서의 앰프부
자동 SET 버튼
튜닝 표시램프 (주황색)
출력전환 스위치
67302-N7-00
3
용액소진 상태의 센서 레벨을 조정합니다 .
1. 사용종료한 실린지를 헤드부에 세팅합니다 .
2. 센서의 광축이 사용종료 실린지내의 피스톤으로부터 5mm 정도 위쪽의 위치에 있는지 확인합니다 .
3. 센서의 광축을 실린지에 대이게 합니다 . 실린지를 세팅한 홀더에는 개구부가 4 군데 있습니다 . R 축
을 돌려서 각각의 개구부에서 제일 높은 위치에 센서가 향하도록 해 주십시오 .
n
요점
센서의 높이 조정이 필요한 경우는 , 센서 스테이 장착 볼트를 2 개 풀어서 , 센서를 상하로 움직여서 조정해 주십시오 .
4. 앰프부의「SET」버튼을 눌러서 , 튜닝 표시램프의 점등을 확인합니다 .
실린지의 세팅
Step 3
사용종료한 실린지
Step 4
도포액이 충분히
들어있는 실린지
67303-N7-00
