5-57
5
E, F: 마크검출범위 XY(mm)
마크외형 +3.00mm 를 기준으로 합니다 . 예를 들면 , 아래 그림과 같이 마크의 외형이 1mm 일 경우 , 4mm 를 입력합니
다 . 다만 , 마크이외의 패턴 ( 레지스트ᆞ실크ᆞ기타 ) 도 검출되면 , 마크 검출범위 값을 작게해서 , 마크만 검출되도록 설정
하여 주십시오 .
1
4
마크 검출범위
마크
기판
마크 검출범위 예
67537-N7- 00
참고
기본 파라미터의 「마크 타입」을「배드마크」로 설정한 경우는 , 「마크 검출범위」는「형상 파라미터」에 표시됩니다 .
G~K: 조명레벨
마크를 인식할 때의 조명은 몇 개의 영역으로 나뉘어져 있습니다 . 각각의 영역의 조명레벨이 여기에 설정되어 있습니다 .
후술의 마크조정에서 최적화합니다 .
L, M: 마크외 , 마크내 노이즈 컷트수
마크화상을 2 치화해서 인식했을 때 , 마크의 외측 또는 내측에 노이즈로서 나타나는 부분을 컷트하기 위한 값입니다 .
후술의 마크조정으로 최적치를 구하여 입력합니다 .
N: 인식 시퀀스
보통 「일반」으로 설정합니다 . 인식속도를 중시할 때는 「고속」, 인식 정밀도를 중시할 때는 「Fine」으로 설정합니다 .
5-58
5
6.5 마크조정
설정된 파라미터의 적절 여부를 확인하는 작업입니다. 미설정인 파라미터에 대해서는 , 인식 테스트를 실행
하면서 최적값을 구합니다. 여기서는 기본 파라미터의「마크타입」이「피듀셜」로 설정되어 있을 때의 조정
방법에 관하여 설명합니다.
1
마크데이터를 선택합니다 .
마크화면에서 확인작업을 하려는 데이터 No. 에 커서를 맞춥니다 .
2
마크조정 화면을 표시합니다 .
[ 마크조정 ] 버튼을 눌러 주십시오 . 다음과 같은 화면이 표시됩니다 .

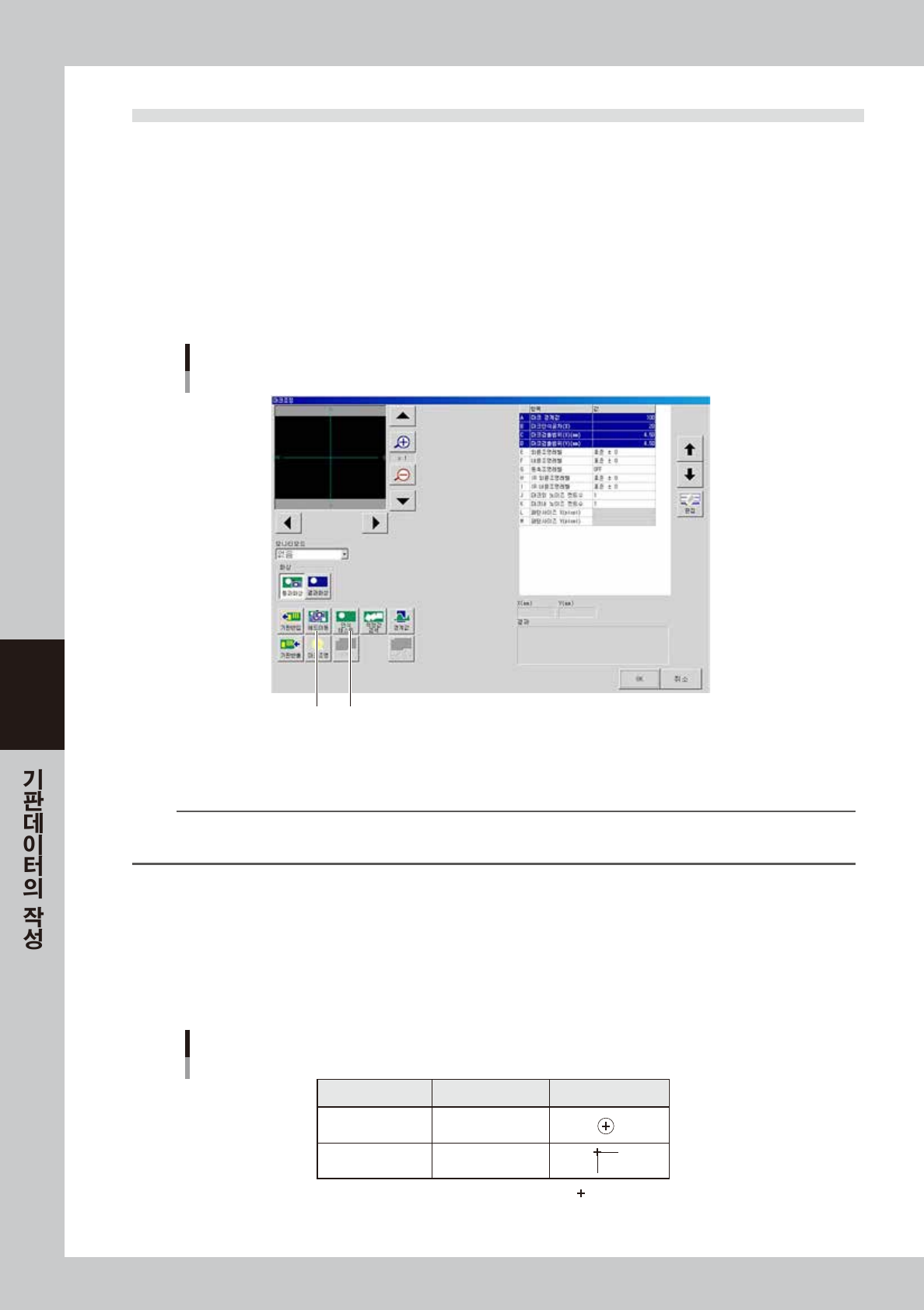

마크조정 화면
45
68538-N7- 00
3
기판을 컨베이어 위에 고정합니다 .
n
요점
기판을 고정하기 전에 미리 각 컨베이어 유닛을 조정해 둘 필요가 있습니다. 조정방법에 관해서는 , 제 2 장「컨베이어의 셋업
을 실행」을 참조해 주십시오 .
4
마크티칭을 합니다 .
1. [ 헤드이동 ] 버튼을 눌러서 , 헤드이동 화면을 표시합니다 .
2. 화살표 버튼을 사용해서 헤드를 이동하여 , 화면의 센터커서에 마크를 맞춥니다 . ( 아래 표에 나타내
는 티칭위치 )
3. ［닫기 ] 버튼을 눌러서 , 마크조정 화면으로 돌아갑니다 .
형상타입 티칭위치 예
원, 정방형
정삼각형, 특수형상
마크의 중심
： 센터 커서
마크티칭 위치
각 검출 각부
67538-N7- 0 0
5-59
5
5
마크조명을 설정합니다 .
[ 마크조명 ] 버튼을 누르고 조명레벨을 설정합니다 . 마크와 배경의 명암차 (
CONTRAST
) 가 크고 , 동시
에 마크전체가 균일한 밝기로 보이는 상태가 적정값이 됩니다 .

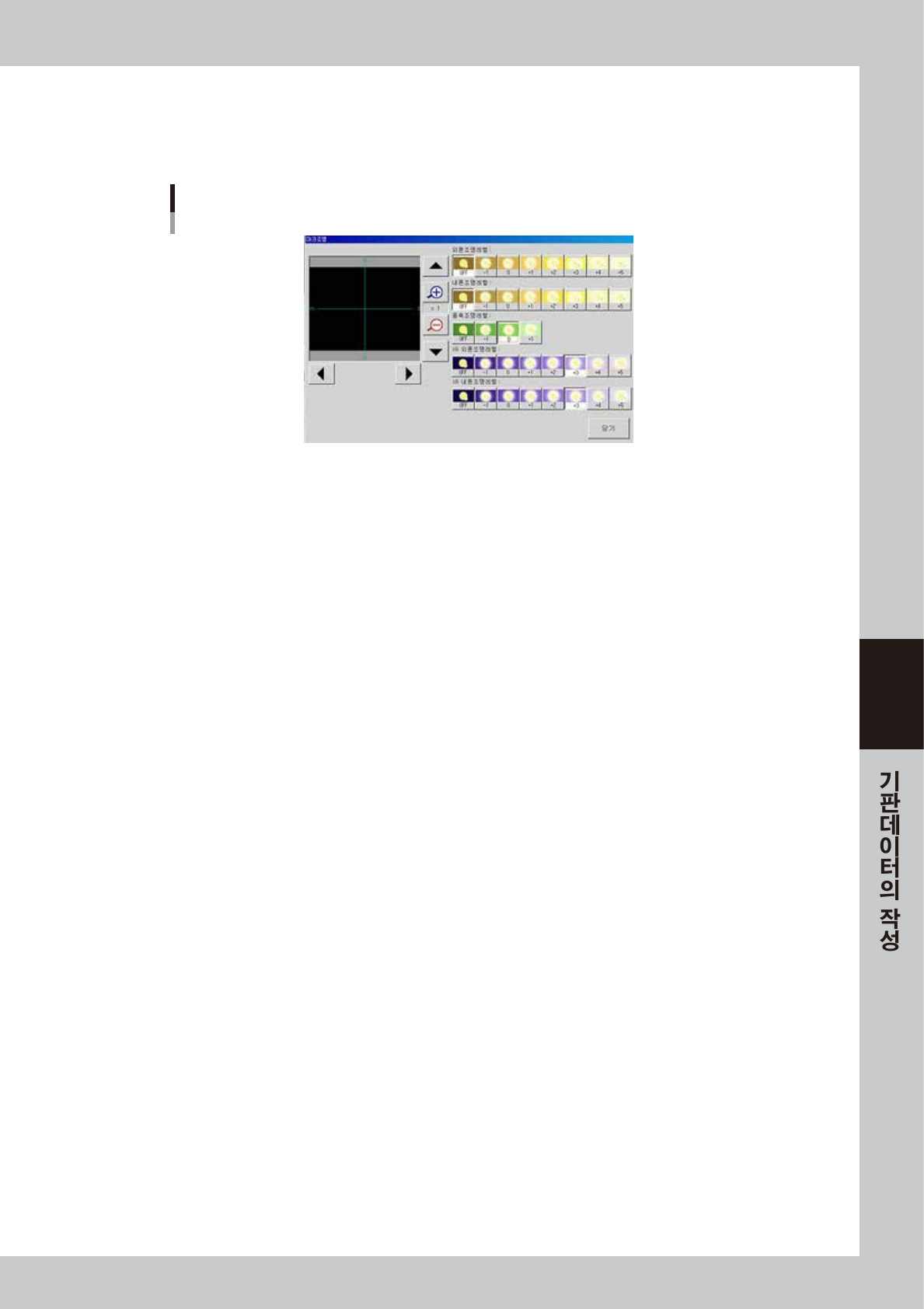

마크조명 설정
68539-N7- 0 0
주요 마크조명 설정의 기준
· 동박 , 도금
백색외륜 , 내륜 , 동축을 점등시킵니다 . （조명레벨 1）
마크가 어두울 경우는 내륜의 밝기를 올려봅니다 .
· 솔더 레벨러
백색외륜 , 내륜 , 동축을 점등시킵니다 . （조명레벨 1）
마크표면이 울퉁불퉁하고 , 마크의 윤곽이 결여되어 비칠 경우는 외륜을 강하게 합니다 .
· 세라믹 기판에 금속마크
백색내륜 , 동축을 점등합니다 . （조명레벨 1）
세라믹 부분이 너무 밝을 경우는 IR 만 점등시킵니다 .
