2-19 2 3.3. 2 컨베이어 폭의 변경 컨 베 이 어 폭을 생 산 할 기 판폭 에 맞 춥 니 다 . 1 [ 장치 ]- 「컨 베이어」화면을 표 시합니다 . [장치] -「컨베이어」화면 [컨베이어 폭] 버튼 6 8211-N 7- 0 0 2 [ 컨베이어 폭 ] 버튼 을 누릅 니다 . 컨 베 이 어 폭 대 화 창이 표시되 므로 , 컨 베 이어 폭을 확인 하고 [OK] 버 튼을 눌러 주십 시오 .…
2-18
2
3.3 컨베이어의 셋업
생산 기판 (PCB) 을 전환함에 따라, 그 기판에 맞춰서 컨베이어 유니트를 조정할 필요가 있습니다.
여기에서는 컨베이어 유니트의 셋업전환에 대해서 설명합니다.
기판고정 방법
기판 (PCB) 고정 방법은 일반적으로「외형기준」으로 합니다 . 기판의 틀을 들어올려 기판누름 플레이트에 끼워서 고정합
니다 . 기판의 틀 이외는 푸쉬업 핀을 사용해서 기판을 지탱합니다 .
기판고정 방법의 확인
기판고정방법
68210 -N7-0 0
3.3.1 작업의 흐름
기판고정 방법에 맞춰서 다음과 같이 컨베이어의 셋업 전환을 실행해 주십시오 . 각 컨베이어 유니트의 조정
방법은 후술에서 설명합니다.
셋업작업의 흐름
컨베이어 폭을 조정한다
비상정지 ON
메인 스톱퍼를 상승시킨다
기판누름 플레이트를 조정한다
(필요에 따라)
푸쉬업 핀을 배치한다
컨베이어 셋업 작업내용
그 다음 작업으로 （헤드부의 셋업）
67206-N7-10
2-19
2
3.3.2 컨베이어 폭의 변경
컨베이어 폭을 생산할 기판폭에 맞춥니다.
1
[ 장치 ]-「컨베이어」화면을 표시합니다 .
[장치] -「컨베이어」화면
[컨베이어 폭] 버튼
68211-N 7- 00
2
[ 컨베이어 폭 ] 버튼을 누릅니다 .
컨베이어 폭 대화창이 표시되므로 , 컨베이어 폭을 확인하고 [OK] 버튼을 눌러 주십시오 . 컨베이어가
지정된 폭으로 변경됩니다 .
「컨베이어 폭」대화창
68212-N7-00
참고
기판 데이터가 로딩되어 있을 경우는 ,「변경후의 컨베이어 폭」에 로딩한 기판 데이터의 기판 폭이 표시되어 있습니다.
c
주의
컨베이어 폭 조정시 , 컨베이어 레일이 다른 컨베이어 유니트와 푸쉬업 핀 등에 닿지 않도록 주의해 주십시오 .
2-20
2

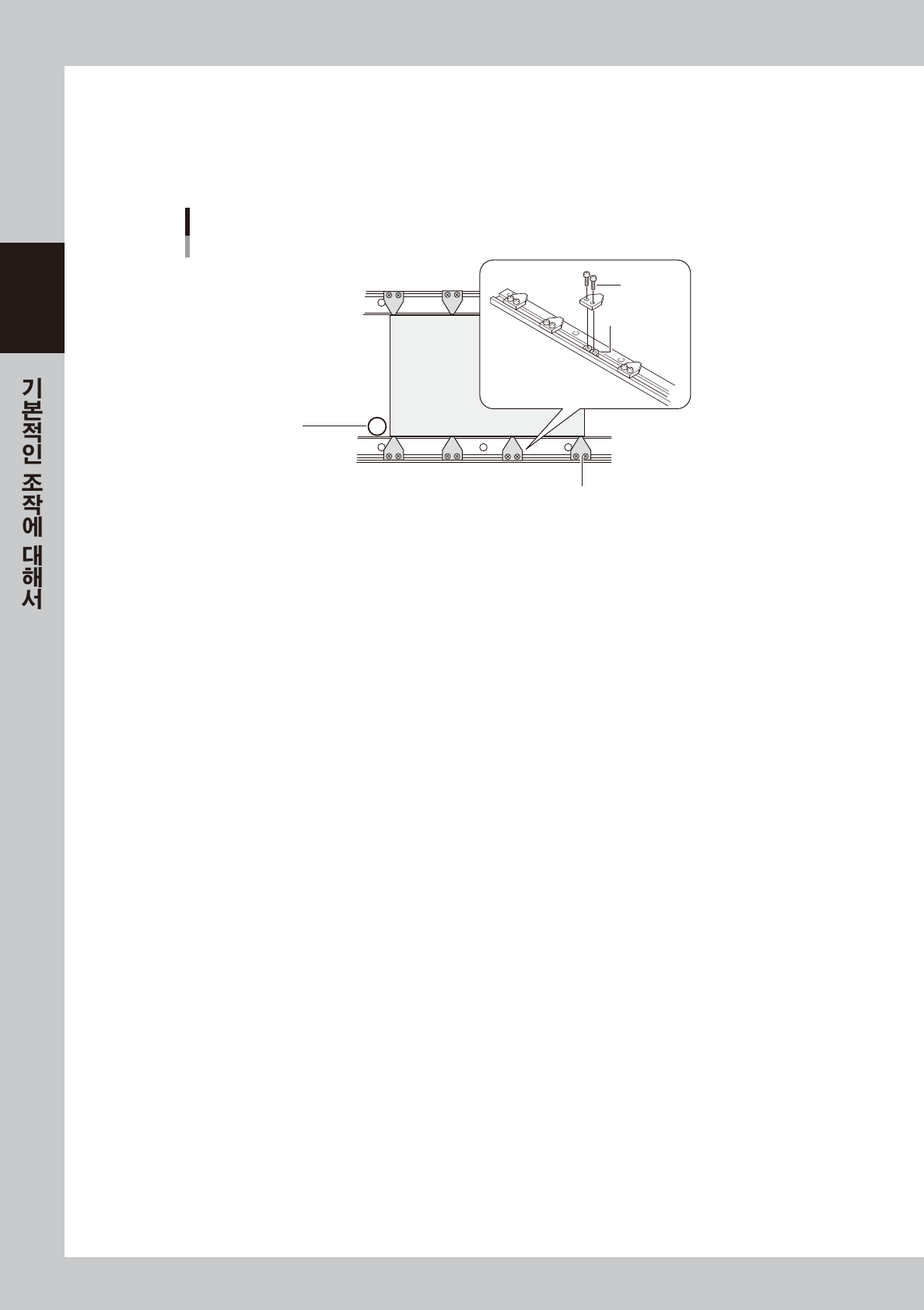

3.3.3 기판누름 플레이트
기판누름 플레이트는 , 기판 고정정시에 위에서 기판의 틀을 눌러서 고정하는 역할을 합니다.
플레이트는 레일상에 M3 나사로 고정되어 있으며 , 기판에 따라 조정이 필요할 경우는, 다음과 같은 방법
으로 조정해 주십시오 .
PCB
기판누름 플레이트
M3 나사
가동 컨베이어 레일측
고정 컨베이어 레일측
기판누름 플레이트
M3 너트
메인 스톱퍼
67207-N7-00
1
메인 스톱퍼를 상승시킵니다 .
[ 장치 ]-「컨베이어」화면의 [ 메인 스톱퍼 ] 버튼을 눌러서 , 메인 스톱퍼를 상승시켜 주십시오 .
e
2
장비를 비상정지 상태로 합니다 .
오퍼레이션 패널의 비상정지 버튼을 눌러서 , 서보를 정지시킵니다 .
3
기판을 컨베이어상에 세팅합니다 .
커버를 열고 , 기판을 메인 스톱퍼에 닿게 해서 컨베이어상에 세팅해 주십시오 .
4
기판누름 플레이트를 조정합니다 .
드라이버로 M3 나사를 풀고 , 기판에 맞춰서 플레이트를 슬라이드시켜 주십시오 .
5
비상정지 상태를 해제합니다 .
커버를 닫고 , 비상정지 버튼을 해제한 후에「READY」버튼을 눌러 주십시오 .
