1. 본서에 대해서

본서는 작업자를 위한 내용으로 구성되어 있으며 , 기계의 취급을 중심으로 쓰여져 있습니다 .

장비를 안전하고 올바르게 사용하기 위해서는 , 반드시 사용하시기 전에 본 매뉴얼을 읽어 주시기 바랍니다 .

주의

기계를 사용함에 있어서 반드시 본 매뉴얼의「안전의 길잡이」를 읽으시고 , 안전성에 관한 규칙 및 지시에 따라 주십시오 .

주의

매뉴얼에 기재되어 있는 내용은 , 예고없이 변경될 경우가 있으며 , 부품명이나 품번에 관해서는 반드시 대리점 또는 폐사로 연락

해서 확인해 주실것을 당부드립니다 .

1.1 각장의 내용

본서는 아래와 같은 장으로 구성되어 있으며 , 사용자 매뉴얼의 권말에 용어의 색인이 게제되어 있습니다 .

제 1 장 각부의 명칭과 기능

기판 데이터의 구성이나 등록에 관해서 설명합니다 .

제 2 장 기본적인 조작에 대해서

주로 현장에서 작업자가 실행하는 작업에 대해서 설명합니다 .

•

기판을 생산하기 위해 필요한 기본적인 작업을 , 장비의 기동에서 종료까지의 흐름으로 설명합니다 .

•

옵션장치의 기본작업에 대해서 설명합니다 .

제 3 장 트러블 슈팅

도포불량이나 트러블이 발생했을때의 대응방법에 대해서 설명합니다 .

제 4 장 도포의 안정화에 관해서

일반적으로 사용하는 기능에 덧붙여 , 이 기능을 활용함으로서 보다 효율적으로 작업할 수 있습니다 .

제 5 장 기판 데이터의 작성

기판 데이터의 작성 순서와 , 기초적인 파라미터의 설정 방법에 대해서 설명합니다 .

제 6 장 기능의 활용

일반적으로 사용하는 기능에 덧붙여 , 이 기능을 활용함으로서 보다 효율적으로 작업할 수 있습니다 .

제 7 장 기판 데이터의 편집

에디터에 의한 편집 , 파일 형식의 변환 도포량의 추가와 삭제 등에 대해서 설명합니다 .

제 8 장 데이터의 관리

데이터의 백업 , 데이터베이스 등에 대해서 설명합니다 .

색인

알고싶은 항목이 어디에 설명되어 있는지를 빨리 찾을 수 있도록 , 본서의 권말에 색인이 준비되어 있습니다 .

1.2 페이지의 구성

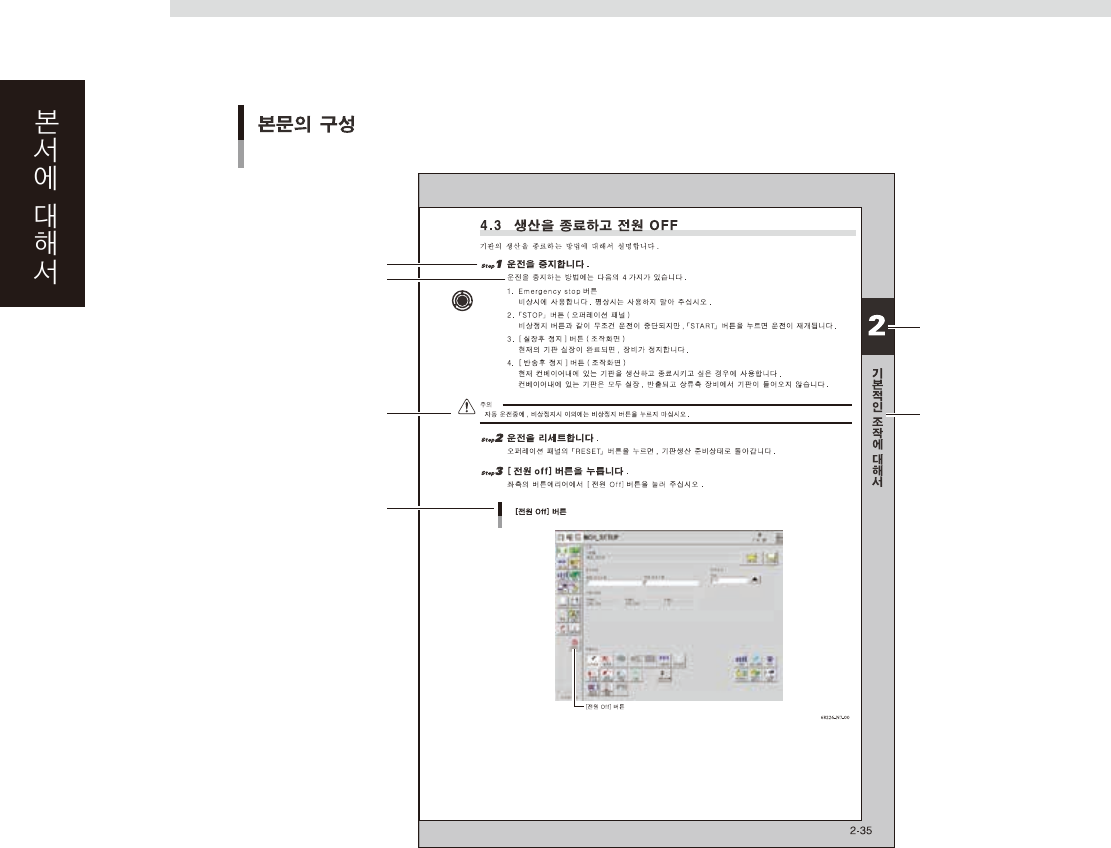

본서의 대표적인 페이지 구성을 다음과 같이 표시합니다 .

일러스트, 표

타이틀

장 타이틀

요점, 주의, 경고문

장 번호

스텝보충

스텝

67000-N7-00

■ 스텝

조작의 순서를 설명합니다 .

■ 스텝보충

스텝의 상세내용을 설명합니다 .

■ 일러스트 / 표 타이틀

일러스트와 표의 타이틀을 왼쪽 위에 표시합니다 .

■ 요점 , 주의 , 경고문

「안전의 길잡이」에서 상세하게 설명하고 있습니다 .

제 1 장 각부의 명칭과 기능

1. 기계 본체 1-1

2. 조작

•

입력부 1-3

2.1 오퍼레이션 패널버튼 1-4

2.2 키보드 ( 옵션 ) 1-5

3. 헤드부 1-6

3.1 도포 헤드 1-6

3.2 노즐 종류 1-7

3.2.1 2 점 도포용 노즐 1-7

3.2.2 1 점 도표용 노즐 1-8

3.2.3 비접촉 도포용 노즐 1-9

3.3 도트 플레이트 1-10

3.4 도트 스테이션 ( 옵션 ) 1-11

4. 정면 조작패널 1-12

5. 컨베이어 유니트 1-13

6. 축 구성 1-14

7. 에어압 조정부 1-15

8. 기기간 입출력 신호 1-16

8.1

PREVIOUS INTERFACE 1-17

8.2

NEXT INTERFACE 1-18

9. 전원 접속부 1-19
