5-40
5
5.3 IC 부품
5.3.1 미니 Tr/SOT
미니 트랜지스터 , SOT 등의 파라미터 예를 아래의 그림에 나타냅니다. 여기에서 설명되어 있지 않는 파라
미터에 관해서는 본 장「5.2 칩 부품」의 설명을 참조해 주십시오 .
트랜지스터 부품의 파라미터 예
기본 형상 디스펜스
68528-N7- 0 0
기본 파라미터
A: 보정그룹
「IC 부품」으로 설정합니다 .
B: 보정타입
솔더 타입의 경우에 설정합니다 . 대면하는 리드의 형상이 같을 경우는 「미니 Tr/SOT」, 다를 경우는 「P-Tr」으로 설정해
주십시오 .
트랜지스터의 보정그룹
미니 Tr/SOT
P-Tr
67520 -N7-00

5-41
5
형상 파라미터
기본 파라미터를 설정한 후 형상 파라미터를 설정해 주십시오 . 기본 파라미터의 「보정타입」이 미설정인 경우는 아래의
파라미터가 표시되지 않습니다 .
A,B: 외형사이즈 XY
리드도 포함한 외형사이즈를 버니어 캘리퍼스 , 마이크로미터 등으로 계측한 정확한 수치 (mm) 를 입력해 주십시오 .
D: 검출라인 위치 ( 본 장비에서는 미사용 )
E: 검출라인 폭 ( 본 장비에서는 미사용 )
F,G: 리드 수량 NS
각 NS 방향에 존재하는 리드 수량을 입력합니다 .
리드의 NS방향
탑재각도
부품 탑재모양
0° 90°
NS NS
N
S
N
S
67521-N7- 0 0
H,I: 리드피치 NS
리드간의 폭을 정확한 수치로 입력해 주십시오 .
J: 리드 폭 ( 본 장비에서는 미사용 )
K: 반사 리드길이 ( 본 장비에서는 미사용 )
A : 외형사이즈X
B : 외형사이즈Y
C : 부품두께
D : 검출라인위치
H : 리드피치
J : 리드폭
K : 반사 리드길이
미니 트랜지스터의 형상 파라미터
N
S
E
W
B
C
A
N
S
E
W
H
K
D
J
밑면도
67522-N7-00

5-42
5

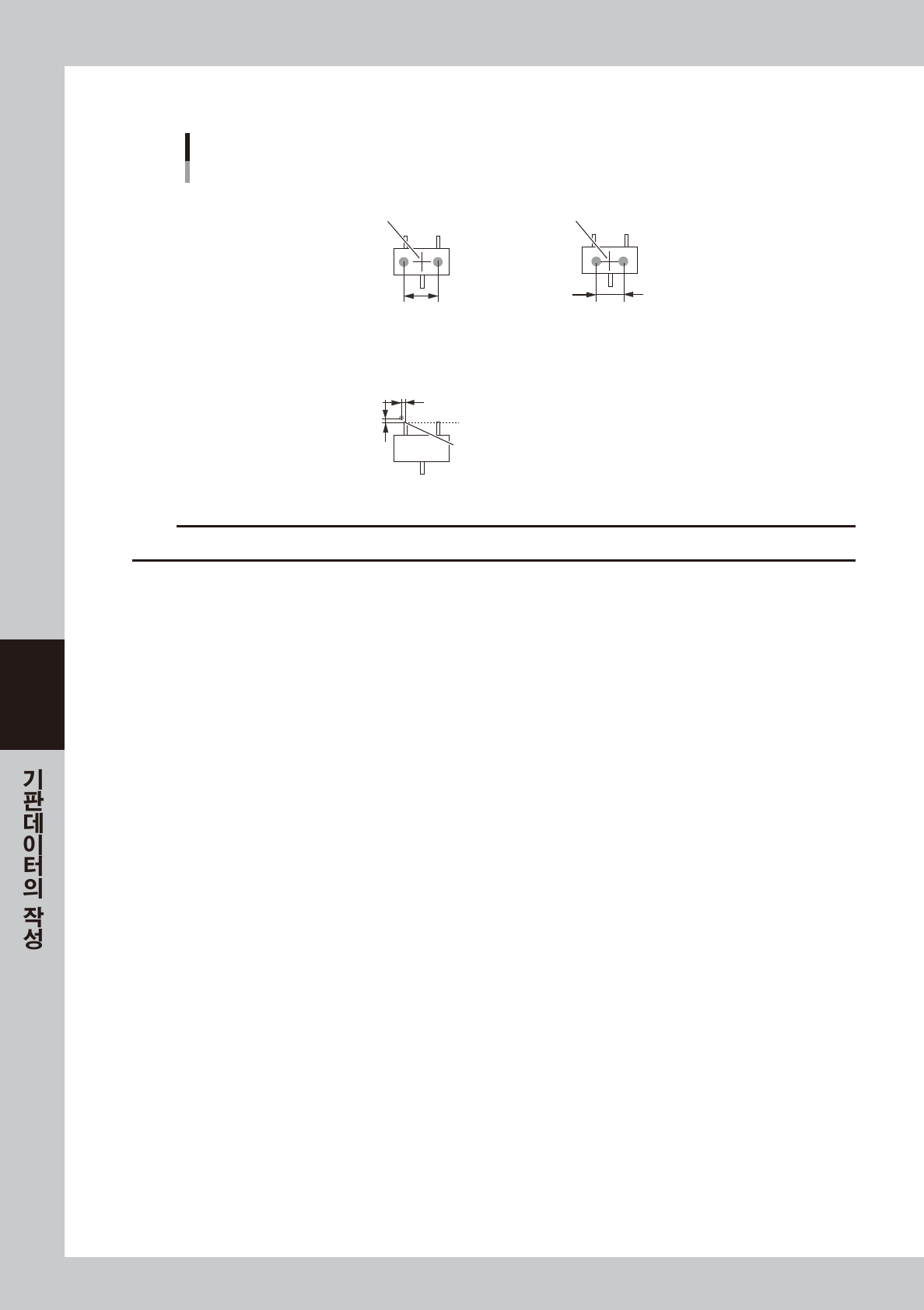

디스펜스 파라미터
미니 트랜지스터의 디스펜스
부품중심
접착제 1쇼트 노즐
X방향 도포범위
접착제 2쇼트 노즐
부품중심
2쇼트 노즐의 피치에 의존
리드 단
솔더 1쇼트 노즐
기준위치 Y
기준위치 X
기준위치 (0.00)
67523-N7- 00
c
주의
미니 트랜지스터에 솔더를 사용할 경우 인접하는 리드에 솔더가 접하지 않도록 해 주십시오 .
