4-40
4
3. 시간조건 A
「시간조건 A」란에는 , 자동 프리도팅을 하기 위한 시간을 초 단위 (0~99999) 로 설정합니다 .
장시간 디스펜스하지 않고 방치하면 노즐 선단부의 디스펜스액이 굳어지거나 , 다음 토출시에 도트가 불안정하게 됩니다 .
이것을 방지하기 위해 기판반송 중 또는 대기상태（시간조건 A）에 있을 때 , 해당 헤드가 일정시간 이상 디스펜스하지
않았을 경우 , 이 설정시간을 초과할 때마다 자동적으로 프리도팅을 합니다 . 프리도팅은 자동운전 중에 실시하며 ,「STOP」
또는 비상정지 상태에서도 카운트됩니다 . 차회의 자동운전이 시작되는 타이밍에서 프리도팅을 우선해서 실시합니다 .
4. 시간조건 B
「시간조건 B」란에는 , 자동 프리도팅을 하기 위한 시간을 초 단위 (0~99999) 로 설정합니다 .
디스펜스 도중에 헤드를 전환할 경우 , 전환하는 헤드의 미사용 시간이 이 설정시간을 초과하면 자동적으로 프리도팅을
합니다 . 프리도팅은 자동운전 중에 실시하며 ,「STOP」 또는 비상정지 상태에서도 카운트됩니다 . 차회의 자동운전이 시작
되는 타이밍에서 프리도팅을 우선해서 실시합니다 .
헤드 1
＜정지 시간 ＞
헤드 2
시간조건 A・B
기판 반송중
시간조건 A
시간조건 B
시간조건 B
시간조건 B
시간조건 B
시간조건 A
기판반송 대기
프리 디스펜스 중
헤드 1
헤드 1
헤드 2
헤드 2
도트 디스펜스 중
67416-N7-0 0
n
요점
「시간조건 A」는 , 일반적인 사이클 타임의 2~4 배 정도의 값을 입력하며 , 생산상태에 따라 증감시켜 주십시오 .
5. 사이즈 조건
자동 프리도팅을 하기 위한 사이즈의 차이를 설정합니다 .
큰 도트를 디스펜스한 후의 작은 도트를 디스펜스 하면 , 그 크기가 일정하지 않을 경우가 있습니다 . 이것을 방지하기
위해 큰 도트를 디스펜스한 후 , 자동적으로 프리도팅을 합니다 . 어느 정도의 크기의 차이로 프리도팅을 실행시킬지 설정
해 주십시오 . ( 최대 255)
만약 , 10 으로 설정한 경우 , 나중에 도포하는 용액량과의 차이가 10 을 초과하면 자동적으로 프리도팅 동작을 합니다 .
예 ) 용액량 35 를 도포한 후에 용액량 24 를 도포하면 , 그 차이가 10 이상이므로 , 자동 프리도팅을 실시합니다 .
용액량 35 를 도포한 후에 용액량 25 를 도포하면 , 그 차이가 10 을 초과하지 않으므로 , 자동 프리도팅을 실시하지
않습니다 .
6. 프리도팅 개수
프리 도팅할 개수를 설정합니다 .
3
장비설정을 저장하고 종료합니다 .
4-41
4
5.2 기판정보의 설정
각 기판정보에서 도트 스테이션을 사용하는 설정을 합니다.
1
자동 프리도팅을 설정합니다 .
[ 기판 ]-「기판」탭을 눌러서「T: 자동 프리도팅」항목을 설정해 주십시오 .

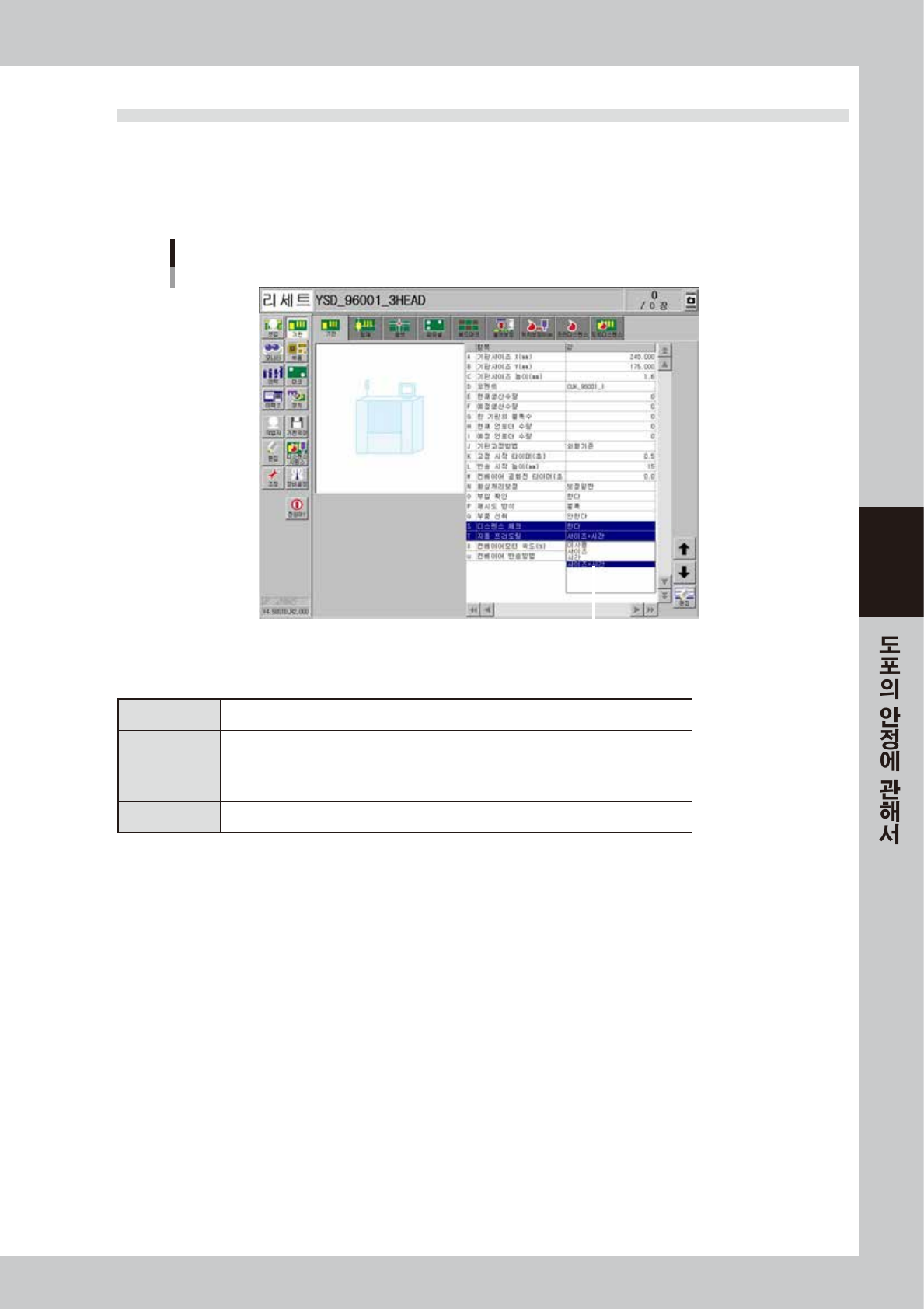

기판정보의 「자동 프리도팅」의 설정
자동 프리도팅을 설정
68432-N7-00
█
자동 프리도팅 선택항목
미사용 이 기능을 사용하지 않습니다 .
사이즈
설정된 사이즈 이상의 차이가 있는 도트를 디스펜스할 경우에 자동적으로 프리도팅 동작
을 합니다 .
시간
해당 헤드가 설정된 시간 이상 디스펜스를 하지 않은 시간이 있을 경우 , 자동적으로 프리
도팅 동작을 합니다 .( 권장 )
사이즈＋시간 사이즈 또는 시간중 어느 한가지 조건에 해당되면 자동적으로 프리도팅 동작을 합니다 .
4-42
4
2
프리 디스펜스의 장소를 설정합니다 .

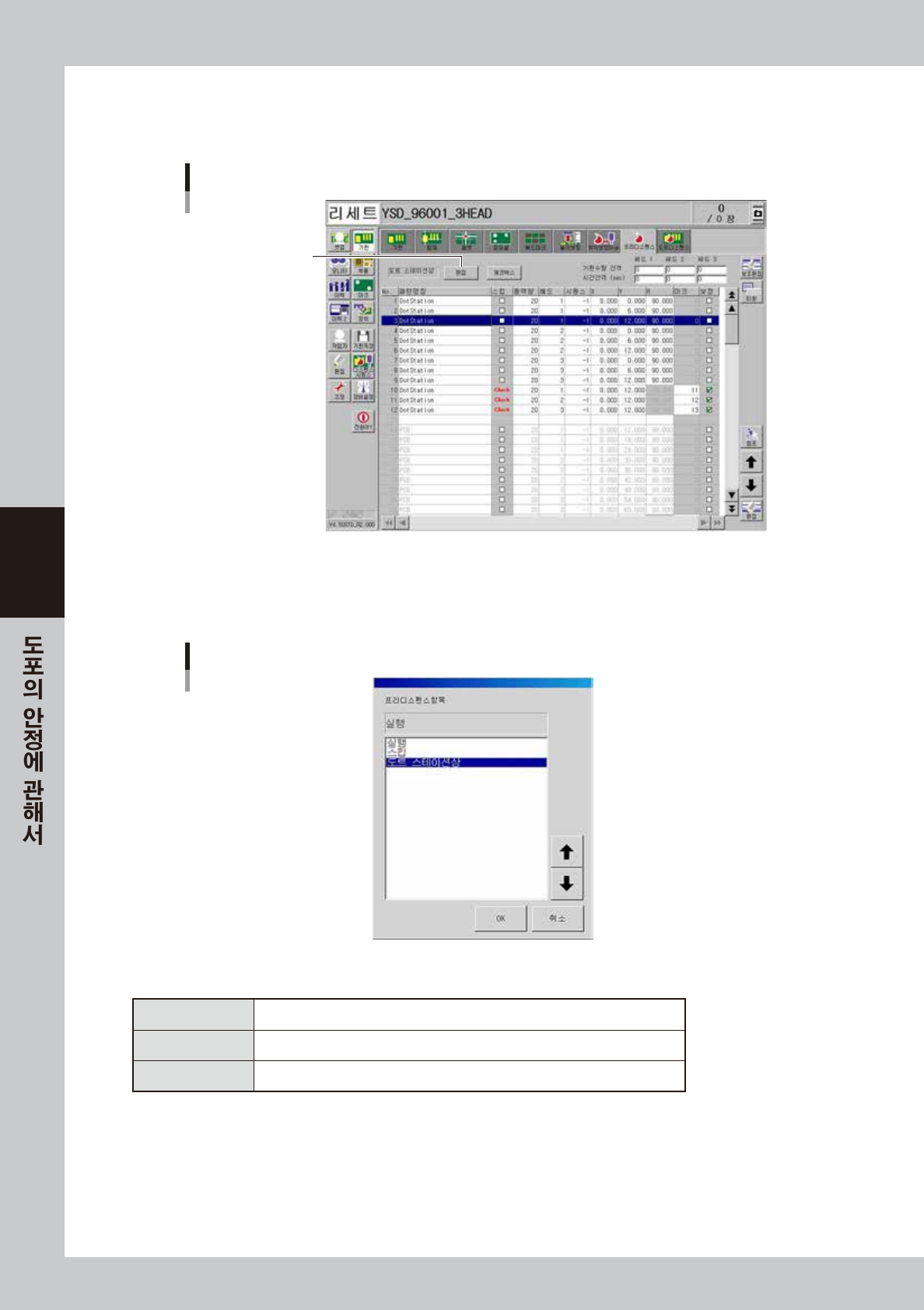

「기판」-「프리 디스펜스」탭 화면의 [ 편집 ] 버튼을 누릅니다 .
프리 디스펜스 정보
[편집]버튼을 누른다
68433-N7- 0 0
3
프리 디스펜스 항목을 설정합니다 .
항목을 선택하고 [OK] 버튼을 눌러 주십시오 .
프리 디스펜스 항목 화면
68434-N7-00
█
프리 디스펜스 선택항목
실행 프리 디스펜스를 기판상에서 실행합니다 .
스킵 프리 디스펜스를 하지 않습니다 .
도트 스테이션상 프리 디스펜스를 도트 스테이션상에서 실행합니다 .
4
프리 디스펜스의 좌표를 설정합니다 .
「실행」을 선택했을 경우의 좌표 데이터는 기판 원점에서의 좌표를 입력합니다 . 프리 디스펜스를 도트
스테이션상에서 실행할 경우의 좌표 데이터는 본 장 「5.1.2 프리도팅 위치좌표의 설정」에서 입력한
도트기준의 좌표를 원점으로서 입력합니다 . 이때 페이퍼에서 벗어나지 않도록 좌표를 설정해 주십시오 .
