5-34
5
9. 피듀셜
도트 디스펜스를 실행할 때에 사용하는 피듀셜 번호를 설정합니다 .
피듀셜 기능을 사용하지 않을 경우에는 ,「0」을 설정합니다 .
10. 배드 ( 배드마크 )
도트 디스펜스를 실행할 때에 사용하는 배드마크 번호를 설정합니다 .
배드마크를 사용하지 않을 경우에는 ,「0」을 설정합니다 .
11. 높이보정
옵션인 레이저 유닛을 겸비하고 있을 경우에 표시됩니다 .
「높이보정」탭에서 설정정한 데이터 번호를 입력합니다 .
높이보정 기능을 사용하지 않을 경우는 ,「0」을 입력합니다 .
5-35
5
5. 부품 정보의 작성
기판에 디스펜스 할 부품 데이터를 작성합니다 . 부품정보는 등록부품명마다 아래 그림과 같이 각종 파라미터를
가지고 있습니다 . 이들 파라미터를 설정할 때는 , 데이터베이스에서 비슷한 형상의 샘플 데이터를 복사하여 ,
상이한 파라미터만 변경하면 간단합니다 .
또한 , 디스펜서에서는 , 이들 파라미터중 ,「기본」「형상」「디스펜스」의 각 파라미터를 설정합니다 .
여기에서는 , 대표적인 부품별로 각 파라미터의 설정방법에 대해서 설명합니다 .
부품
부품 파라미터의 구성
보정그룹
보정타입
데이터베이스 번호
사용노즐
디스펜스 노즐
토출 용액량
기준위치 XY
도포범위 XY
도트 수 XY
도포 각도 옵셋
솔더 타입의 경우에 설정
(보정그룹)
(보정타입)
외형 사이즈 XY
검출라인 위치
검출라인 폭
리드수량
리드피치
반사 리드길이
68522-N7-00
참고
표시되는 파라미터는 , 사양 또는 선택한 부품과 부품공급 형태에 의해 달라집니다.
c
주의
「형상」탭의 파라미터는 솔더타입의 경우에 설정합니다 . 보정타입이「심플 BGA」「BGA」「실플 플립칩」「플립칩」「마크」
「특수장방형」「중심검출」「인식없음」「스마트 인식」「미설정」은 지원 대상이 아닙니다 .
5-36
5
5.1 작성순서
버튼 에리어의 [ 부품 ] 버튼을 누르면 , 아래 그림과 같이 부품정보 화면이 표시됩니다.
여기에서는 화면상부의 데이터 No.에 「부품명」과 「코멘트」를 입력하고 , 하부 리스트에 각종 파라미터를
설정합니다 .
1
[ 부품 ] 버튼을 눌러서 , 부품정보 화면을 표시합니다 .

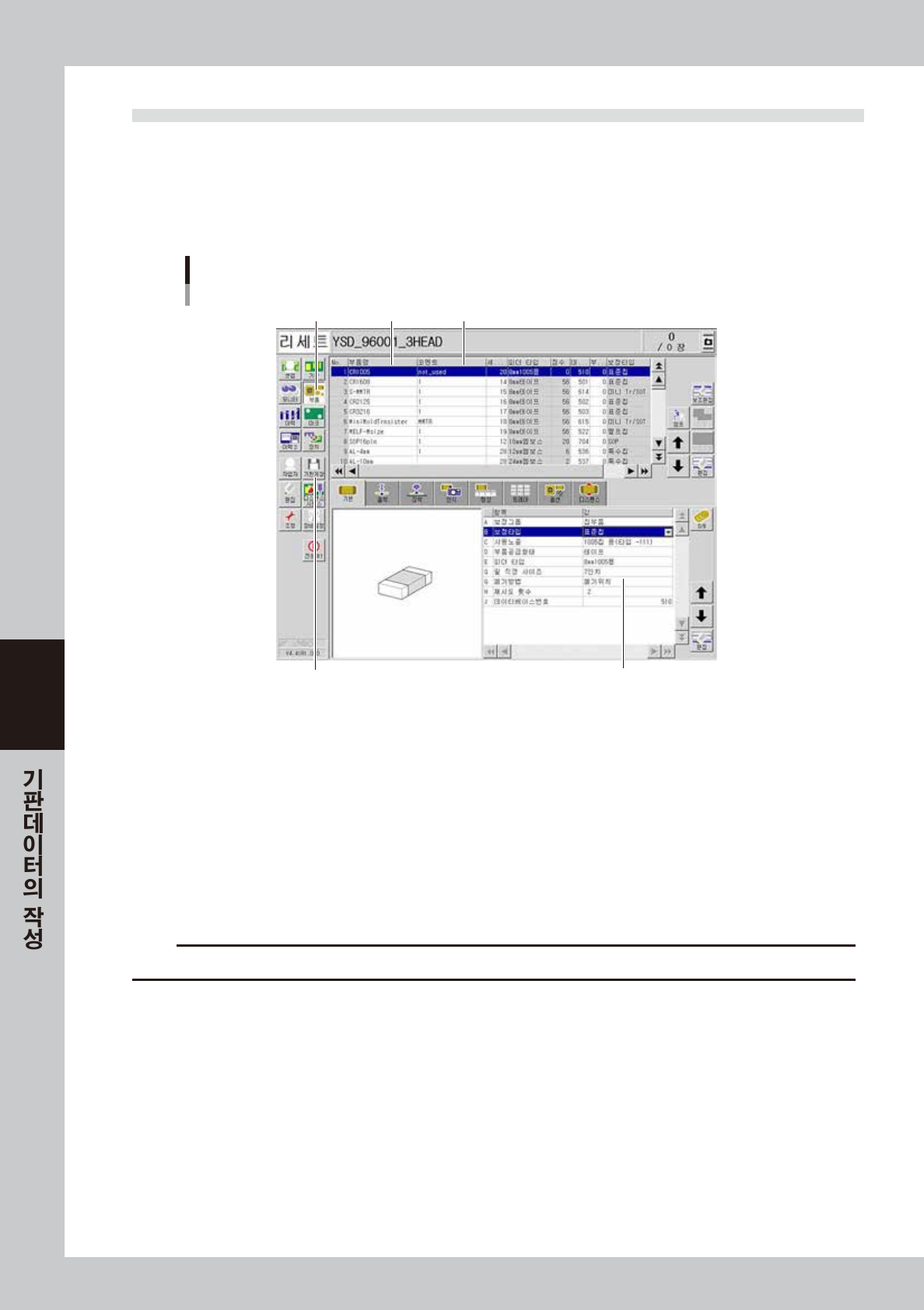

부품정보 화면
1 �2 �3
4
6
68523-N7- 0 0
2
[ 부품명 ] 을 입력합니다 .
「부품명」에 테이프릴 , 또는 부품 본체에 인쇄되어 있는 명칭을 19 자 이내의 영숫자로 입력합니다 .
3
[ 코멘트 ] 를 입력합니다 .
필요에 따라 코멘트를 입력하여 주십시오 . ( 입력하지 않아도 상관없습니다 .)
4
파라미터를 설정합니다 .
「기본」「흡착」「디스펜스」탭 등을 선택하면서 , 화면의 하부리스트에 파라미터를 설정하여 주십시오 .
각 파라미터의 설정방법에 관해서는 , 후술의「5.2
〜
5.5」를 참조해 주십시오 .
c
주의
「형상」탭 파라미터는 솔더 타입의 경우에 설정합니다 .
5
상기의 작업을 반복합니다 .
기판상에 탑재하는 모든 부품에 대해 , 상기의 작업을 실행하여 주십시오 .
6
데이터를 저장합니다 .
[ 기판저장 ] 버튼을 눌러서 데이터를 저장하여 주십시오 .
