4-33
4
4. 위치보정 디스펜스 기능
4.1 개요와 제한사항
본 기능은 , 노즐의 감합공차 및 노즐 개체의 정밀도에 의해 노즐 위치 틀어짐을 계측하고 , 보정함으로서
도포 정밀도를 향상 시킬수 있는 기능입니다. 도트 스테이션 및 도트 플레이트상에 도포한 도트를 인식하
고 , 이상적인 위치로부터 도포의 틀어짐량을 구해서, 기판상에 도포할 때에 보정합니다.
도포 틀어짐량
이상적인 위치
도포위치
도포 틀어짐량
67412-N7-00
위치보정 디스펜스가 실행 가능한 노즐의 형상은 , 1 Shot 또는 2Shot 노즐이 됩니다. (솔더 노즐도 같음 )
그러나 , 2Shot 노즐에서 홀의 위치가 XY 양방향으로 옵셋되어 있는 노즐에는 대응하지 않습니다.
대응 노즐예
사용 가능
사용 불가능
67413 -N7-0 0
•
[ 장비설정 ]-[ 정밀 파라미터 ]-[ 위치보정 디스펜스 ] 화면의 [ 기판 로딩후 재실행 ] 및 [ 커버 오픈후 재실행 ] 은
V4.42STD R1.000 이후에 대응됩니다 .
•
도트 플레이트는 V4.42STD R1.000 이후에 대응됩니다 .
•
도트를 인식할 수 없는 도포액을 사용하고 있을 경우는 , 액량보정 및 위치보정을 할 수 없을 경우가 있습니다 .
특히 , 도트 플레이트는 백 조명이 장착되어 있으므로 , 도트 스테이션에서 인식되더라도 , 도트 플레이트에서는 인식되지
않을 가능성이 있습니다 .
•
위치보정 디스펜스 데이터를 포함하고 있는 기판 데이터의 미대응 장비 (YGD, HSD-XG 등 ) 및 , 미대응 오프라인 소프
트를 사용해서 기판 데이터를 저장하면 , 위치보정 디스펜스 데이터를 상실할 수 있습니다 .
•
Y.Fact 대응 버전은 , V4.41STD R1.000 이후입니다 .
4-34
4
4.2 설정방법
다음과 같은 순더대로 설정해 주십시오 .
1
위치보정 디스펜스 데이터 화면을 표시합니다 .
[ 기판 ] 버튼을 누르고「위치보정 Disp.」탭을 선택합니다 .
2
위치보정 디스펜스 테이터를 작성합니다 .
도트 디스펜스를 실행할 헤드별로 네각도 (0 도 , 90 도 , 180 도 , 270 도 ) 의 데이터를 작성합니다 .
2HEAD 의 경우는 , 기판 데이터 (YSD_96001_2HEAD.ygx) 를 , 옵션의 3HEAD 의 경우는 , 기판 데이
터 (YSD_96001_3HEAD.ygx) 의 좌표를 복사해서 , 용액량과 시퀀스 , 마크번호를 프리 디스펜스 데이
터에 맞춰서 값을 입력합니다 . 프리 디스펜스가 미사용일 경우는 , 디스펜스 테스트의 용액량과 마크 번
호를 입력해 주십시오 .
위치보정 디스펜스
3
프리 디스펜스 데이터에 맞춘다
68427-N7-00
█
데이터 복사 방법
1. 이미 작성되어 있는 기판 데이터를 표시합니다 .
2. [ 기판 ]-「위치보정 Disp.」화면의 [ 보조편집 ] 버튼을 누릅니다 .
3. 복사할 선두행을 클릭하고 [ 행 선택 ] 버튼을 누릅니다 .
4. 복사할 최종행을 클릭하고 [ 복사 ] 버튼을 누릅니다 .
5. 붙이기 할 기판데이터를 표시합니다 .
6. [ 기판 ]-「위치보정 Disp.」화면의 [ 보조편집 ] 버튼을 누릅니다 .
7. 붙이기 할 선두행을 클릭하고 , [ 삽입 첨부 ] 버튼을 누릅니다 .
c
주의
장비설정의「위치보정 디스펜스」-「최저 샘플수」의 디폴트값은 「3」이므로 , 네각도 분의 데이터 ( 스킵항목이 Dot&Check) 를
3 개이상 작성해 주십시오 .
3
실시전 프리 디스펜스에 체크합니다 .
일반적으로 위치보정 실행전에 , 프리 디스펜스를 실시합니다 . 프리 디스펜스 데이터가 도트 스테이션상
의 경우에만 사용가능합니다 .
4-35
4

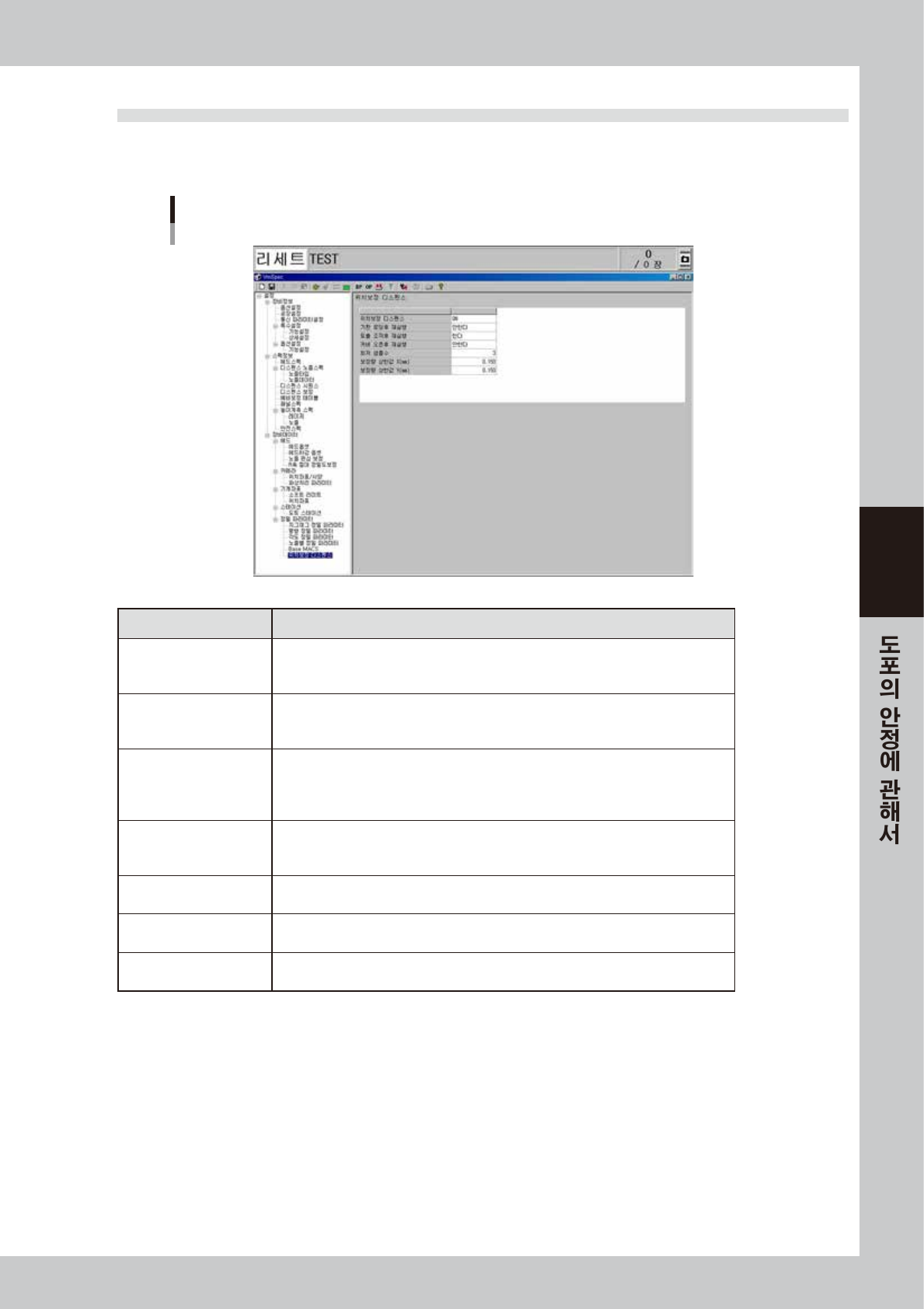

4.3 장비설정
다음과 같이 위치보정 디스펜스의 장비설정 항목에 대해서 설명합니다.
[ 장비설정 ]-[ 정밀 파라미터 ]-[위치보정 디스펜스 ] 를 표시해 주십시오 .
장비설정
68428-N7-00
항목 상태
위치보정 디스펜스
위치보정 디스펜스 기능의 사용 여부를 설정합니다 .
OFF: 미사 용
ON: 사용 ( 디폴트 )
기판 로딩후 재실행
기판데이터를 읽은후 자동운전 시작시에 , 위치보정 디스펜스의 실행 여부를 설정합니다 .
안한다 :
미실행
( 디폴트 )
한다 :
실행
토출 조작후 재실행
[ 장치 ]- 「헤드」 화면의 [ 블로우 ] 버튼 또는 , [ 셋업 ]- 「실린지 교환」 화면의 [ 토출 ]-[ 헤드 ]
버튼의 조작후 자동운전 시작시에 , 위치보정 디스펜스의 실행 여부를 설정합니다 .
안한다 :
미실행
한다 :
실행
( 디폴트 )
커버 오픈후 재실행
안전커버를 열고 닫은후 자동운전 시작시에 , 위치보정 디스펜스의 실행 여부를 설정합니다 .
안한다 :
미실행
( 디폴트 )
한다 :
실행
최저 샘플수
위치보정을 실행하기 위한 , 최저 샘플수를 설정합니다 .( 네각도 분 )
설정값 :3( 디폴트 )
보정량 상한값 X (mm)
보정량 X( 절대값 ) 의 상한값을 설정합니다 .
설정값 :0.150( 디폴트 )
보정량 상한값 Y (mm)
보정량 Y( 절대값 ) 의 상한값을 설정합니다 .
설정값 :0.150( 디폴트 )
