4-36
4
5. 도트 스테이션 ( 옵션 )
도트 스테이션은 접착제 등을 도포할 경우의 프리도팅 장소로 사용됩니다 . 용액량의 변화로 인한 직경의 감소를
방지하는 도포직경 인식 피드백을 실행하거나 , 오랫동안 사용하지 않았던 헤드로 첫 도포를 할 때 안정된 도포
를 하기 위해 , 디스펜스 작업 도중에도 프리도팅을 합니다 . 또한 프리도팅에는 자동 감기식 전용 페이퍼를 사용
합니다 . 출하시에 장착되어 있을 경우는 , 디폴트로 설정되어 있습니다 .
5.1 도트 스테이션의 셋업
셋업의 개요
페이퍼 전송 확인
용액 소진 경고
도트 스테이션 기능을
설정한다
프리도팅 좌표를
입력한다
프리도팅 피치,개수, 사이즈,
XYZ좌표 등을 입력한다
페이퍼 전송 타이머를
설정한다
기계 좌표
옵션 구성
최대액량을 설정한다
도트 스테이션
자동 프리도팅을 설정한다
기판 정보
인식 보정조건의 설정
경과시간을 설정한다
프리도팅 개수를 입력한다
사이즈 차이의 조건을
설정한다
67414-N7- 00
4-37
4

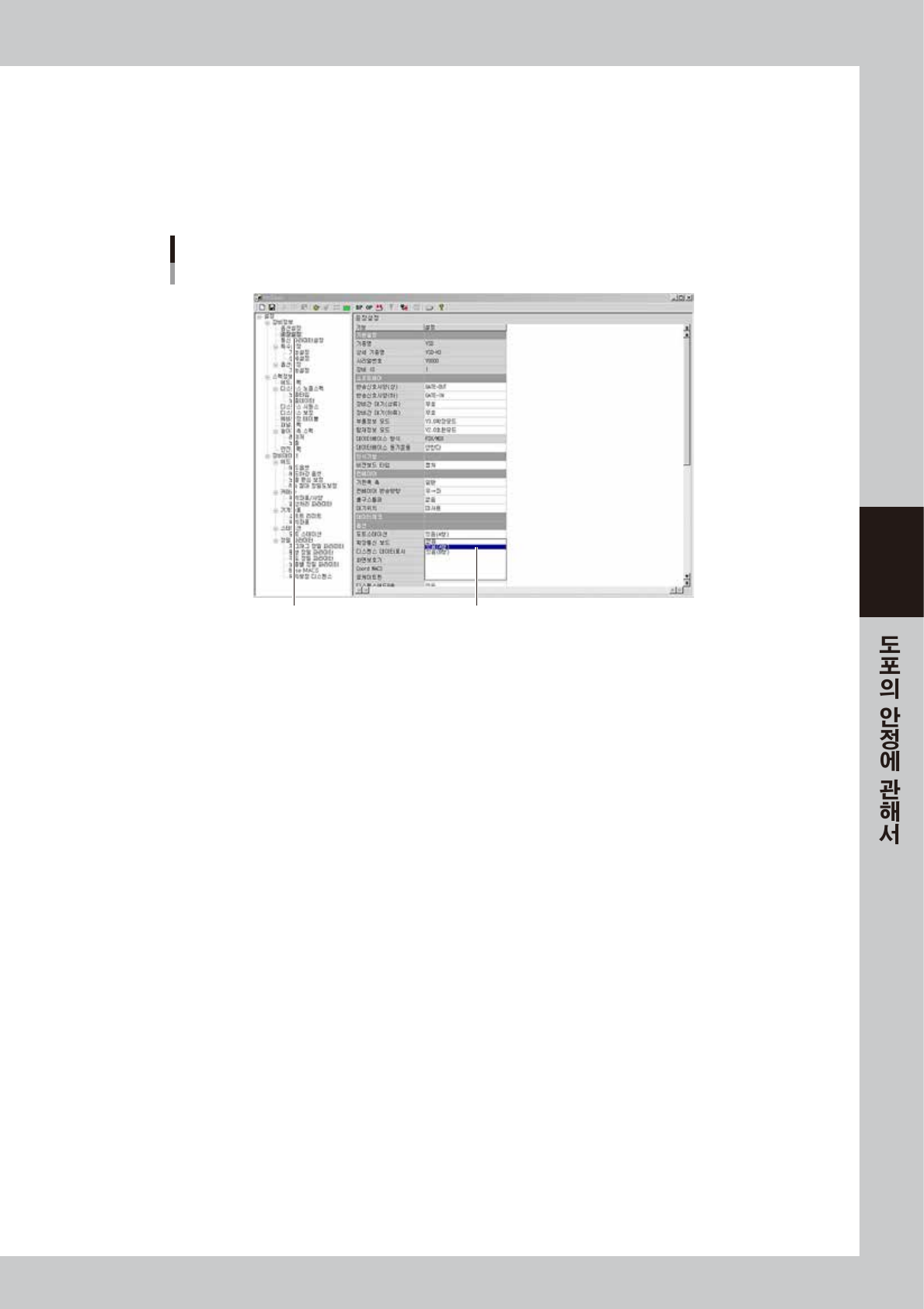

5.1.1 프리도팅 기능의 설정
1
도트 스테이션 기능을 추가합니다 .
1. 「셋업」화면의 [ 장비설정 ] 버튼을 누릅니다 .
2. 「공장설정」의 도트 스테이션 항목을 「있음 (A 형 )」으로 설정합니다 .
공장설정 정보
자동 프리도팅 기능의 설정
공장설정 「도트 스테이션」의 항목을「있음(A형)」으로 설정
68429-N7-00
4-38
4

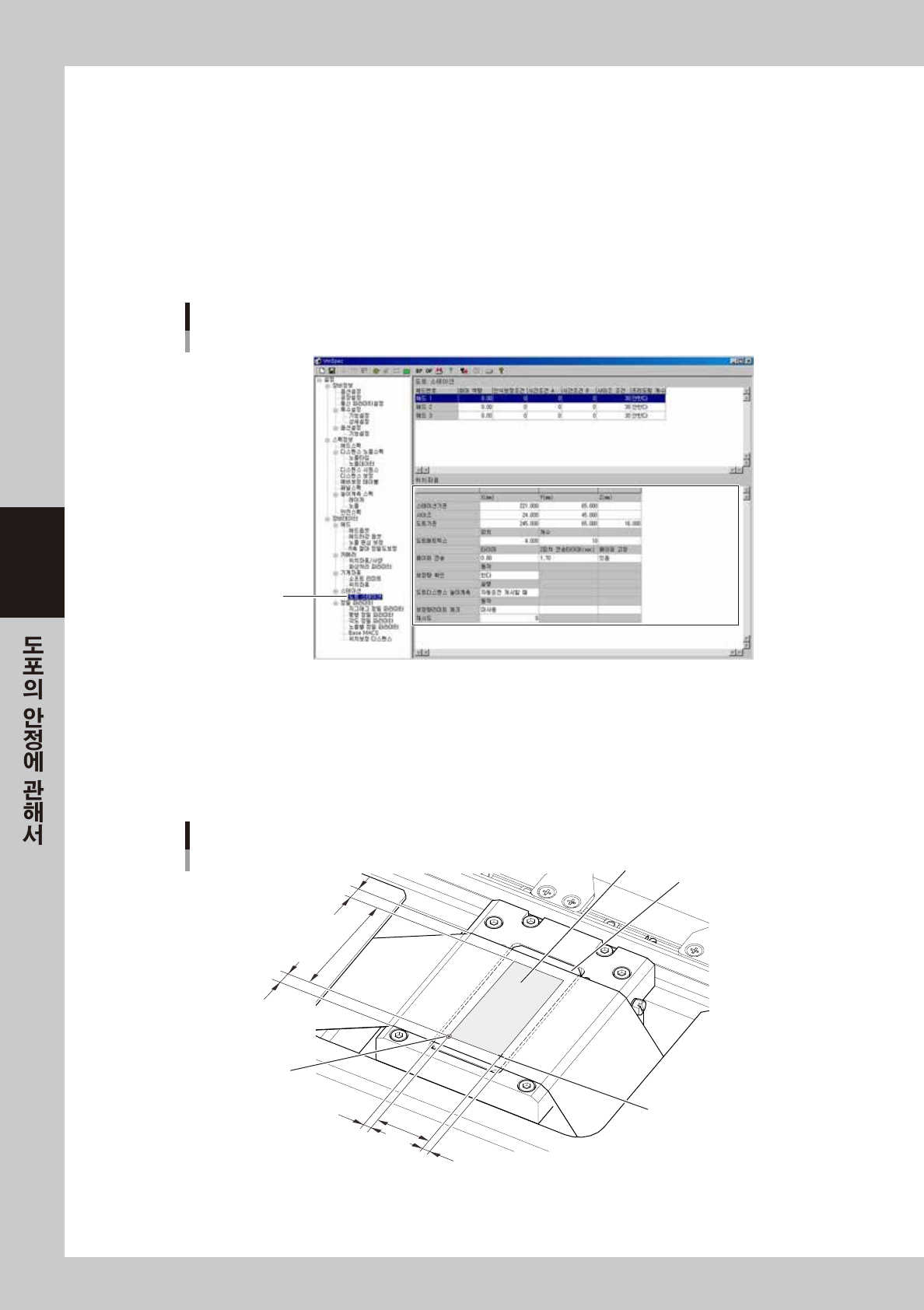

5.1.2 프리도팅 위치좌표의 설정
도트 스테이션상에 프리 도팅할 X,Y 좌표를 입력합니다.
1
도트기준을 설정합니다 .
도트 스테이션상에 프리도팅을 시작할 좌표를 도트기준이라고 합니다 .
1. 「장비설정」의 「도트 스테이션」화면을 표시합니다 .
2. 「도트기준」의 X,Y 좌표를 설정합니다 . 프리도팅 장소는 페이퍼의 X 방향 우측단부터 3mm, Y 방향
은 페이퍼 선단에서 5mm 안쪽으로 설정합니다 . (Z 좌표는 설정 불필요 )
도트 스테이션
프리 도팅 위치좌표의 설정
도트 스테이션
68430-N7-00
2
도트 매트릭스를 설정합니다 .
프리도팅의 간격 , 개수의 설정을 도트 매트릭스 항목에 설정합니다 .
1. 「피치」란에 도트 스테이션상에 자동 프리 도팅할 간격을 mm 단위로 입력합니다 .
2. 「개수」의 란에는 Y 방향의 프리도팅 개수를 입력합니다 .
도트 스테이션
프리도팅 위치
스테이션 기준
도트 기준
도포 범위
24mm
45mm
5mm
5mm
3mm
3mm
디퓨져(Diffuser)
67415 -N7-0 0
