1-4
1
2.1 오퍼레이션 패널버튼
오퍼레이션 패널 버튼은 본체의 정면에 배치되어 있으며 , 조작할 때 자주 사용하는 커멘드를 실행할 수 있습
니다. 각 버튼은 ON 일때 점등합니다.
오퍼레이션 패널버튼
67102-N7-00
■ 오퍼레이션 패널버튼의 기능과 상태
버튼명 용도 소등 점등
READY 비상정지를 해제하고 , 서보 ON 합니다 .
ᆞSERVO OFF
( 모터동력 OFF)
ᆞSERVO ON
( 모터동력 ON)
RESET
운전을 정지하고 , 기판생산 준비상태로 되돌립
니다 .
ᆞ통상 운전시 , 정지시 ᆞRESET 완료시
START ( 녹 ) 기판데이터에 따라 부품의 실장을 합니다 . ᆞ정지시
ᆞ보통 운전시
[ 점멸 ]
일시정지 , 스텝운전시
STOP ( 적 / 백 )
운전을 중단합니다 .
(「START」버튼으로 재개합니다 .)
ᆞ통상 운전시 ᆞ에러 발생시
ERROR CLEAR( 황 / 청 ) 에러발생시의 버저와 화면을 클리어합니다 . ᆞ통상 운전시 ᆞ에러 발생시
EMERGENCY STOP
이 버튼을 누르면 비상정지 상태로 됩니다 .
해제할 때는 오른쪽으로 돌립니다 .
1-5
1
2.2 키보드 ( 옵션 )
본 장비에는 , 조작과 데이터편집 등에 사용하는 키보드를 옵션으로 장착할 수가 있습니다.
화면상의 버튼이나 파라미터의 항목을 선택할 때에는 , 트랙 볼로 커서를 맞추고 좌측버튼으로 실행합니
다.( 우측 버튼 사용불가 )
키보드를 사용할 경우는, 키보드 스테이를 본체에 장착하고 , 키보드용 USB 포트에 접속합니다.
키보드
키보드 스테이
키보드가 없는 경우
트랙 볼
키보드용 USB 포트
좌우 버튼
67103-N7-10
1-6
1
3. 헤드부
헤드부는 장비의 XY 축상에 탑재되어 있으며 , 접착제의 도포를 실행합니다 . 다음과 같이 헤드부의 구성과 노즐
의 종류에 대해서 설명합니다 .
3.1 도포 헤드
YSD 의 헤드는 , 표준의 2 헤드 타입과 옵션인 3 헤드 타입이 있습니다.

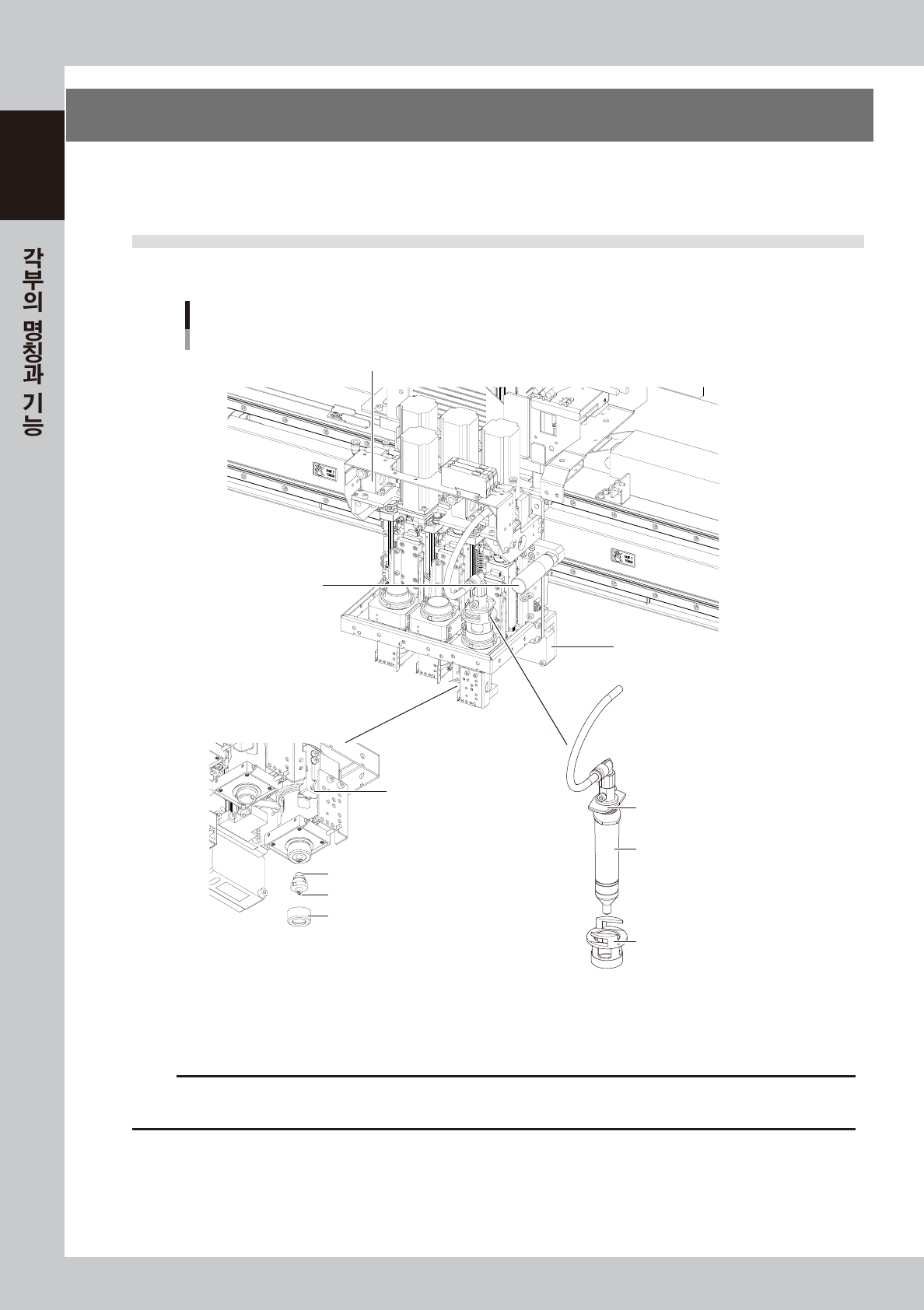

헤드 외관
잔량검지(옵션)
레이저 변위계(옵션)
토출 밸브
헤드 이동용 핸들
노즐 록 너트
노즐
조인트
실린지 어댑터
어댑터 홀더
실린지
67104 -N7-10
█
레이저 변위계 ( 옵션 )
비접촉 도포 ( 옵션 ) 를 선택했을 때 , 기판의 높이 측정에 사용합니다 .
c
주의
기판의 종류에 따라 , 측정값이 안정되지 않을 경우가 있으므로 , 사전에 대리점 또는 폐사에 확인해 주시길 바랍니다 .
상세한 내용은 , 사양서를 참조해 주십시오 .
