7-12
7

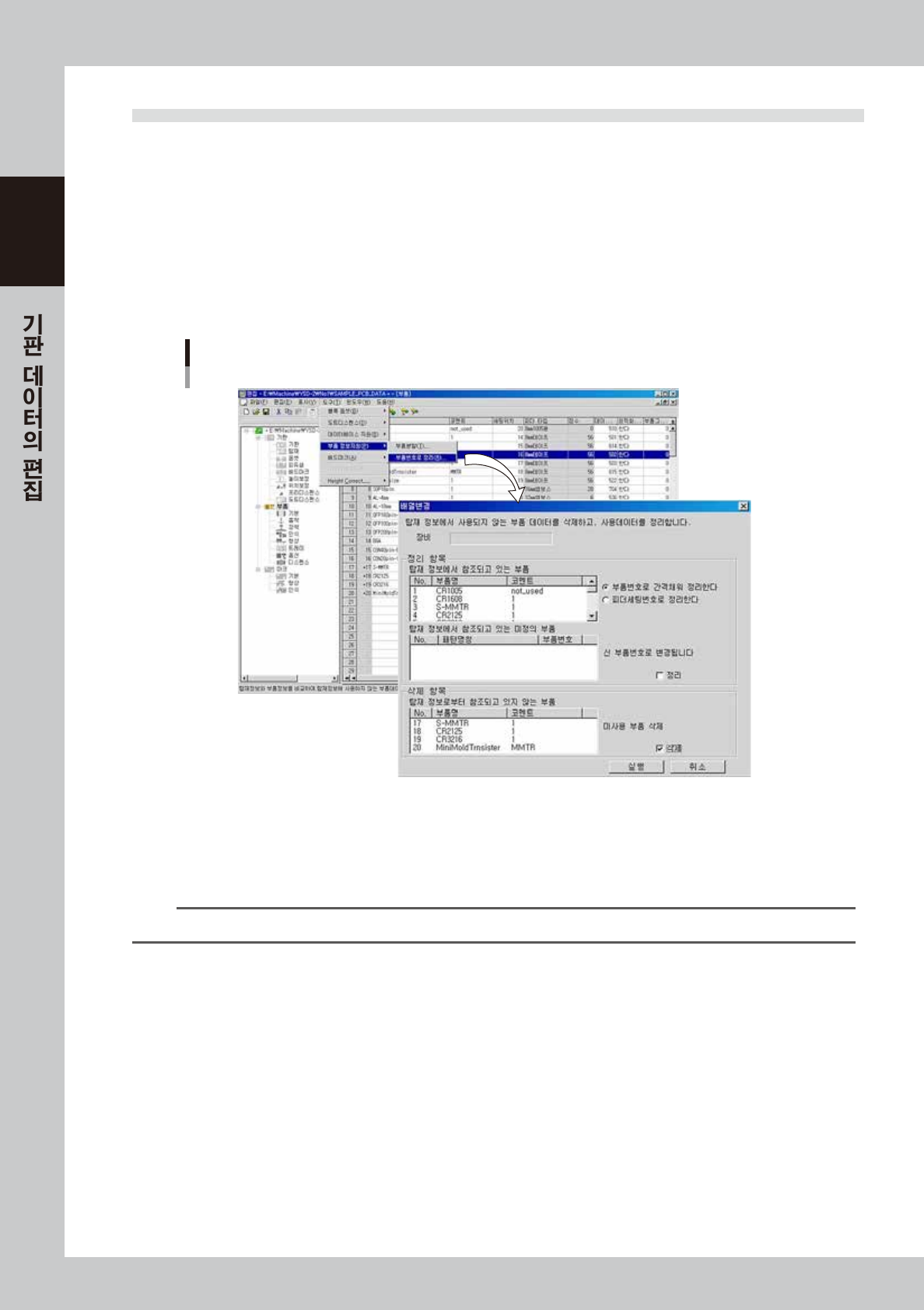

1.6 부품번호로 정리
탑재정보에서 사용되지 않는 부품데이터를 삭제하고 사용데이터를 정리할 수 있습니다.
1
트리바를 조작하고 메인뷰에 부품 정보를 표시합니다 .
2
임의의 부품 행을 선택합니다 .
3
부품데이터를 정리합니다 .
1. 메뉴「도구 (T)」의 「부품정보 지원 (P)」에서 「부품번호로 정리 (R)」를 선택합니다 .
「배열변경」설정 화면이 표시됩니다 .
부품 번호로 정리
68713-N7-00
2. 정리방법을 「부품번호로 간격채워 정리한다」 또는 「피더세팅 번호로 정리한다」중 하나를 선택하고
라디오 버튼을 클릭해 주십시오 .
3. 「정리」란에 체크합니다 .
이때 「삭제」란에 자동으로 체크됩니다 . 정리만 실행할 경우는「삭제」란의 체크를 해제해 주십시오 .
참고
삭제만 실행할 경우는 「삭제」란에만 체크해 주십시오 .
4. 내용을 확인하고 [ 실행 ] 버튼을 누릅니다 .
5. 정리완료 대화창이 표시됩니다 . [ 확인 ] 버튼을 클릭하면 부품정보 화면으로 돌아갑니다 .
7-13
7

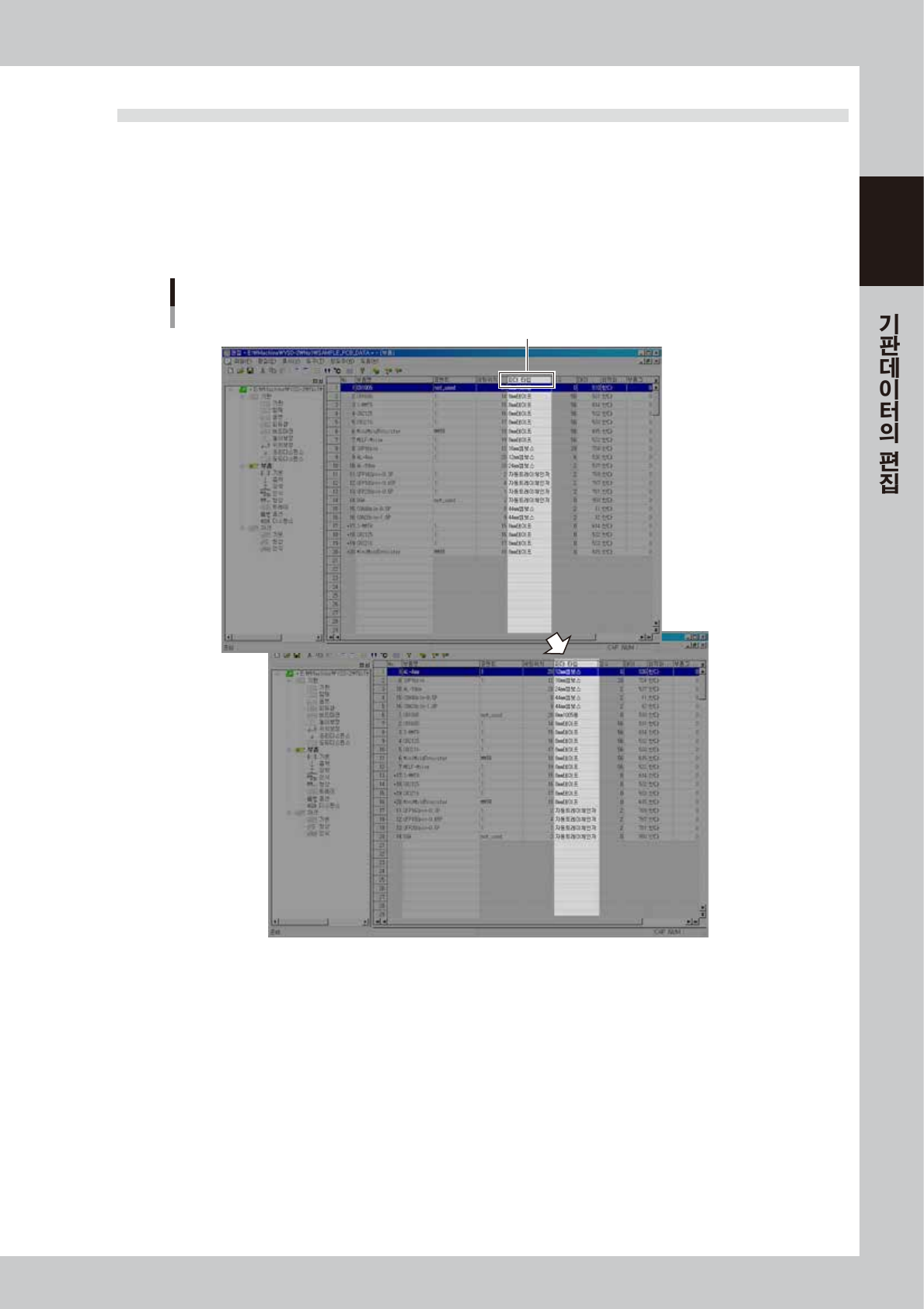

1.7 데이터의 정렬
메인화면의 표시를,항목내용에 따라 정렬 (Sort) 할 수가 있습니다.
1
워크 스페이스를 조작해서 정렬시킬 정보를 표시합니다 .
2
정렬할 항목명의 란을 클릭합니다 .
내용이 클릭한 항목에서 오름차순으로 정렬됩니다 . 한번 더 클릭하면 내림차순으로 정렬됩니다 .
클릭
정렬
68714-N7- 00
7-14
7
2. 블록옵셋
같은 기판이 여러 장으로 구성되어 있는 기판을 「분할기판」이라고 하며, 분할기판을 구성하고 있는 1 장
1장의 기판을 「블록」이라고 합니다. 「옵셋」이란 , 기준이 되는 블록을 반복해서 실행하여 , 1장의 기판
을 완성시키는 기능입니다.
분할기판 데이터를 만들 때에는 옵셋기능을 사용하면 , 기판데이터의 작성시간 단축에 도움이 됩니다.
블록
분할기판
옵셋기능을 사용하면,
기준블록 데이터를 편집
하는 것만으로 기판데이터
전체의 데이터가
변경됩니다
옵셋개념
67700-N7-00
2.1 블록 옵셋을 작성한다
1
옵셋 화면을 표시합니다 .
트리뷰의「기판정보」「옵셋」아이콘 , 또는 메인뷰의「옵셋」탭을 클릭합니다 .
블록옵셋 정보 화면이 표시됩니다 .
블록옵셋
2
1
3 4 5 6 7
68715-N7-00
1. 기판원점
기판원점의 XY 좌표를 입력합니다 .
2. 패턴명칭
블록명을 입력합니다 .
c
주의
스페이스 ([SPACE]) 는 사용할 수 없습니다 . 이 경우 언더바 ([ _ ]) 를 사용하여 주십시오 .
3. 종류
제일 윗 행에는 「기판원점」, 2 번째 행 이후는 「블록옵셋」이 지정되어 있습니다 .( 변경불가 )
