피듀셜 보정 설정
68445-N7-00
n
요점
피듀셜 마크를 사용하는 기판데이터를 수정, 추가, 작성할 경우,「피듀셜 보정」에 체크하면 기판선택 후 , 자동적으로 기판
의 피듀셜을 인식하고 보정데이터를 취득합니다. 이로 인해 정확한 위치를 티칭 , 트레이스 할 수가 있습니다. 이 기능을 사용
할 경우에는 , 미리 정확한 피듀셜 마크의 좌표나 마크 데이터 등이 설정되어 있을 필요가 있습니다.
3

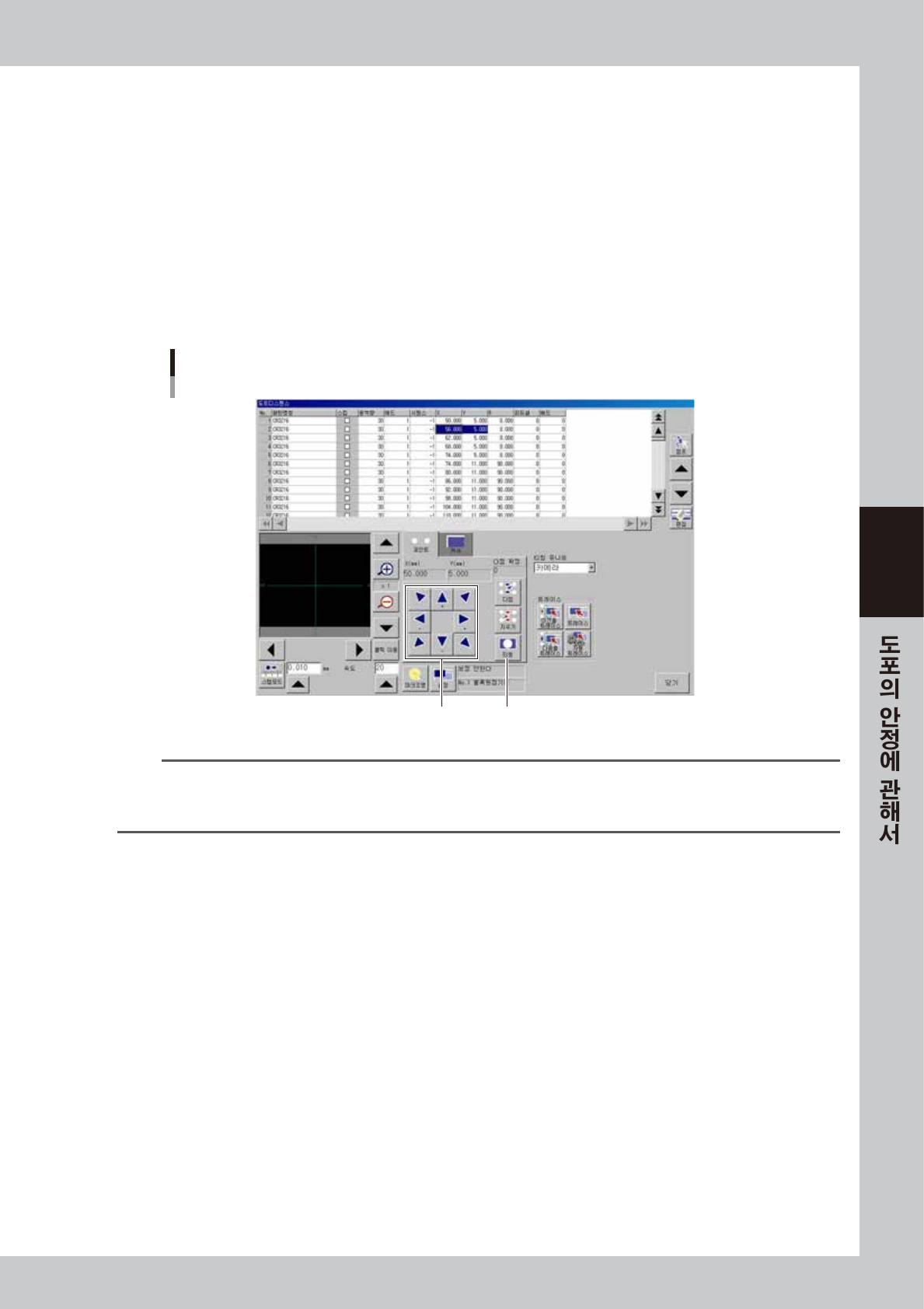

위치를 확인할 도포 No. 를 선택합니다 .
도포번호 선택
「No」란을 클릭해서, 행을 선택 표시할 행을 변경
68446-N7-00
4-56
4
4

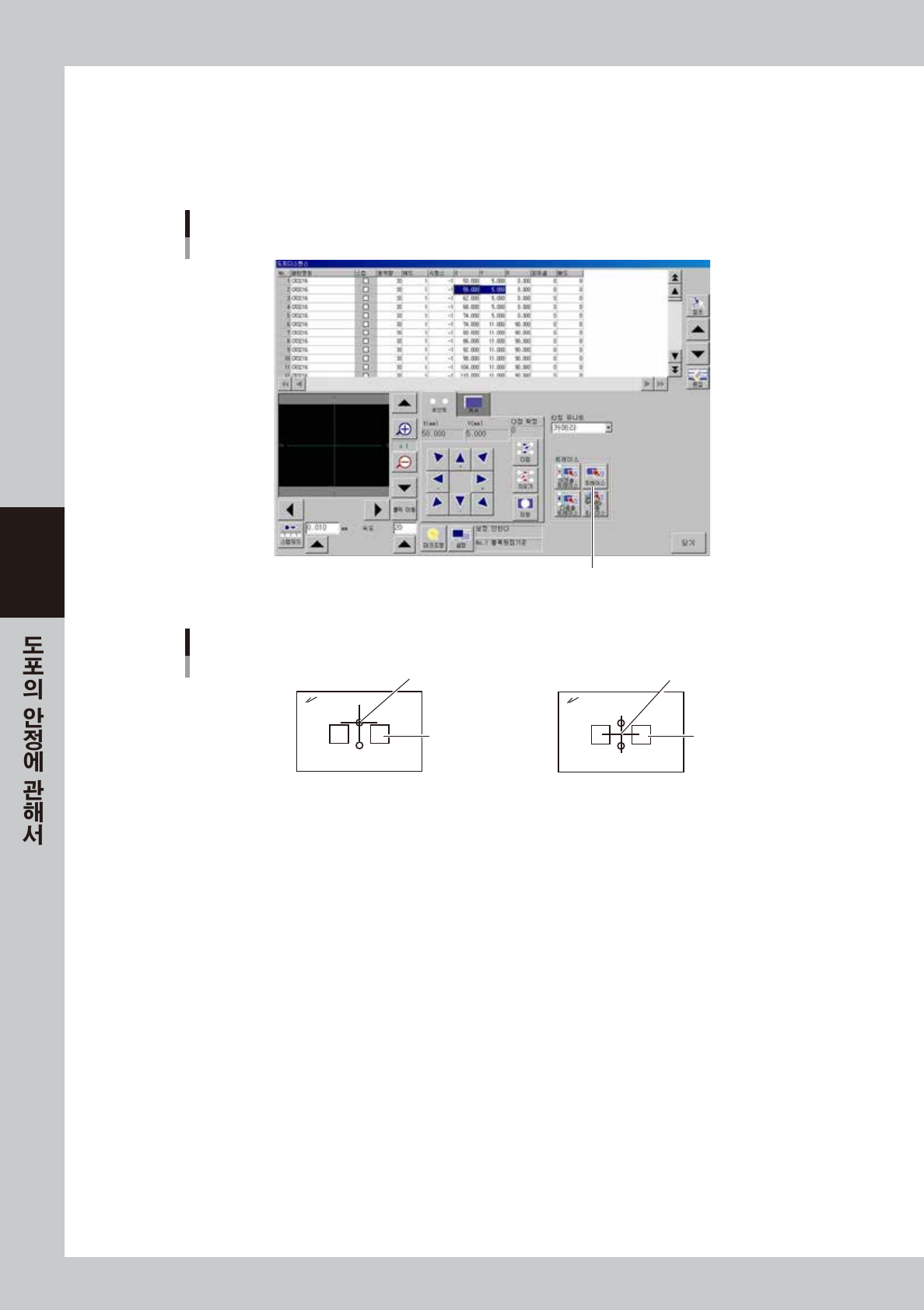

도포 위치를 확인합니다 .
1. [ 트레이스 ] 버튼을 누릅니다 .
2. 트레이스 기능이 실행되어 , 선택된 도트 데이터의 좌표로 카메라가 이동합니다 .
비젼 윈도우의 중앙 커서가 부품 도포 위치 중심에 있는 것을 확인합니다 .
트레이스
[트레이스] 버튼
68447-N7- 0 0
비젼 화면에서의 표시
패턴
2 shot의 경우
패턴
1 shot의 경우
중앙 커서 중앙 커서
67421-N7- 0 0
4-57
4
5
XY 데이터를 수정합니다 .
비젼 윈도우의 중앙 커서가 도포위치 중심에서 어긋나 있을 경우는 XY 데이터를 수정합니다 .
수정방법은 수치입력에 의한 방법과 티칭입력에 의한 방법의 2 가지가 있습니다 .
• 수치입력
비젼윈도우상에서 XY 방향의 필요 수정량을 인식하고 XY 의 항목을 설정합니다 .
• 티칭입력
다음의 순서에 따라 실행해 주십시오 .
1. 비젼 윈도우의 중앙커서가 도포위치 중심에 오도록 [ 카메라 이동 ] 버튼으로 카메라를 이동시킵
니다 .
2. [ 티칭 ] 버튼을 누르면 좌표 데이터가 그때의 카메라 위치에 따라 갱신됩니다 .
티칭 조작
[카메라 이동] 버튼 [티칭] 버튼
68448-N7-00
참고
특정 헤드의 특정 각도가 모두 어긋나 있을 경우, 지그재그 정밀 파라미터에서 수정합니다.
예를 들어 , 헤드 1 의 90°도포가 Y 방향으로 모두 0.08mm 플러스 방향으로 어긋나 있을 경우, 지그재그 정밀 파라미터의
헤드 1 의 90°Y(mm) 수치에서 0.08 뺀 값을 입력합니다.
6
랜드 패턴명칭을 확인합니다 .
기판상에 프린트되어 있는 회로명칭（예를 들어 R23,U12 등）이 도트 디스펜스 정보의 랜드 패턴명칭과
일치하는지 확인해 주십시오 . 랜드 패턴명칭이 입력되어 있지 않을 경우는 여기에서 입력합니다 .
카메라의 시야에 실크인쇄가 들어가지 않을 때는 [ 카메라 이동 ] 버튼으로 카메라를 이동시켜 주십시오 .
