2-36 2 • [ 리 세트 ] 버튼 생산데 이 터의 관 리 정보 를 리세 트 합니 다 . 생 산 데 이 터의 관리정 보에 는 , 화 면 에 표시되 어 있 는 각 데 이 터 및 현재 의 생산수 량과 현재 의 언 로더 수량 , 예정생 산 수량과 예정언 로더 수량 도 포 함됩 니 다 . 리세 트를 실행 하면 「셋업 」화면의 「생 산수량 」 의 수치 등도 리 세 트됩 니 다 . █ 모 니터 : 출…
2-35
2
[ 에러삭제 ] 버튼
「작업지시」에서 대상이 된 에러와 작업지시 , 경고의 복구작업이 완료되었을 때에 이 버튼을 눌러 주십시오 . 이 버튼을
누르면 대상의 작업지시 메시지 내용은 복구완료로 간주되어 , 자동운전을 재개할 수 있습니다 .
다만 , 미복구된 작업 ( 경고 이외 ) 이 남아 있을 경우는 , 자동운전을 재개할 수 없습니다 .
4. 상세내용 영역
리스트에는 , 헤드가 일람 표시됩니다 .
█
모니터 : 전체
이 화면은 현재 생산중인 기판의 장수와 생산상태를 리얼타임 정보로 표시합니다 . 생산시에 이 화면을 열어두면 편리합니
다 . 생산기판의 전환을 실행하면 모든 정보가 클리어됩니다 .
모니터
전체
68219-N7-00
•
생산시작
현재생산중의 기판데이터를 전환했을 때의 날짜와 시간을 표시합니다 .
•
현재
이 화면을 표시했을때 기계내의 시스템시계의 시간이 표시됩니다 . 이 화면이 변경되면 표시 시간도 변경됩니다 .
•
생산수량
현재 생산중인 기판 데이터를 전환하고 나서의 생산된 기판 장수입니다 .
•
사이클 타임
기판 1 장당 도포시간의 평균입니다 . 실장이 완료되면 데이터는 변경됩니다 . 사이클 타임에는 피듀셜 , 배드마크등의 기판
마크인식시간 , 도포시간이 포함됩니다 . 반송시간과 정지시간 ( 에러정지 ,「STOP」버튼에 의한 정지시간 등 ) 은 포함되지
않습니다 .
•
택타임
1 쇼트의 도포에 걸리는 시간 ( 초 / 기판 ) 입니다 .
•
가동율
장비 한대의 가동율입니다 . 상하류측 기계상태의 영향을 받지 않은 가동율로 , 다음과 같은 식으로 산출하고 있습니다 .
일반적으로 실장기의 가동율은 40~70% 정도입니다 .
( 모든 스테이지의 누적 실장시간 +모든 스테이지의 누적 반송시간 )/[모든 스테이지 분의(생산완료시각- 셋업완료시각)-
모든 스테이지의 누적대기시간 ]X100= 가동율 (%)
•
누적실장시간 : 헤드가 동작하고 있는 합계시간
•
누적반송시간 : 반송 ( 반입 / 반출 ) 의 합계시간
•
누적대기시간 : 상류 또는 하류의 기계대기의 합계시간
•
생산완료시각 : 다음의 생산기판으로 전환된 시각
•
셋업완료시각 : 「START」버튼을 눌러서 운전이 개시된 시각
2-36
2
•
[ 리세트 ] 버튼
생산데이터의 관리정보를 리세트합니다 . 생산데이터의 관리정보에는 , 화면에 표시되어 있는 각 데이터 및 현재의 생산수
량과 현재의 언로더수량 , 예정생산 수량과 예정언로더 수량도 포함됩니다 . 리세트를 실행하면 「셋업」화면의 「생산수량」
의 수치 등도 리세트됩니다 .
█

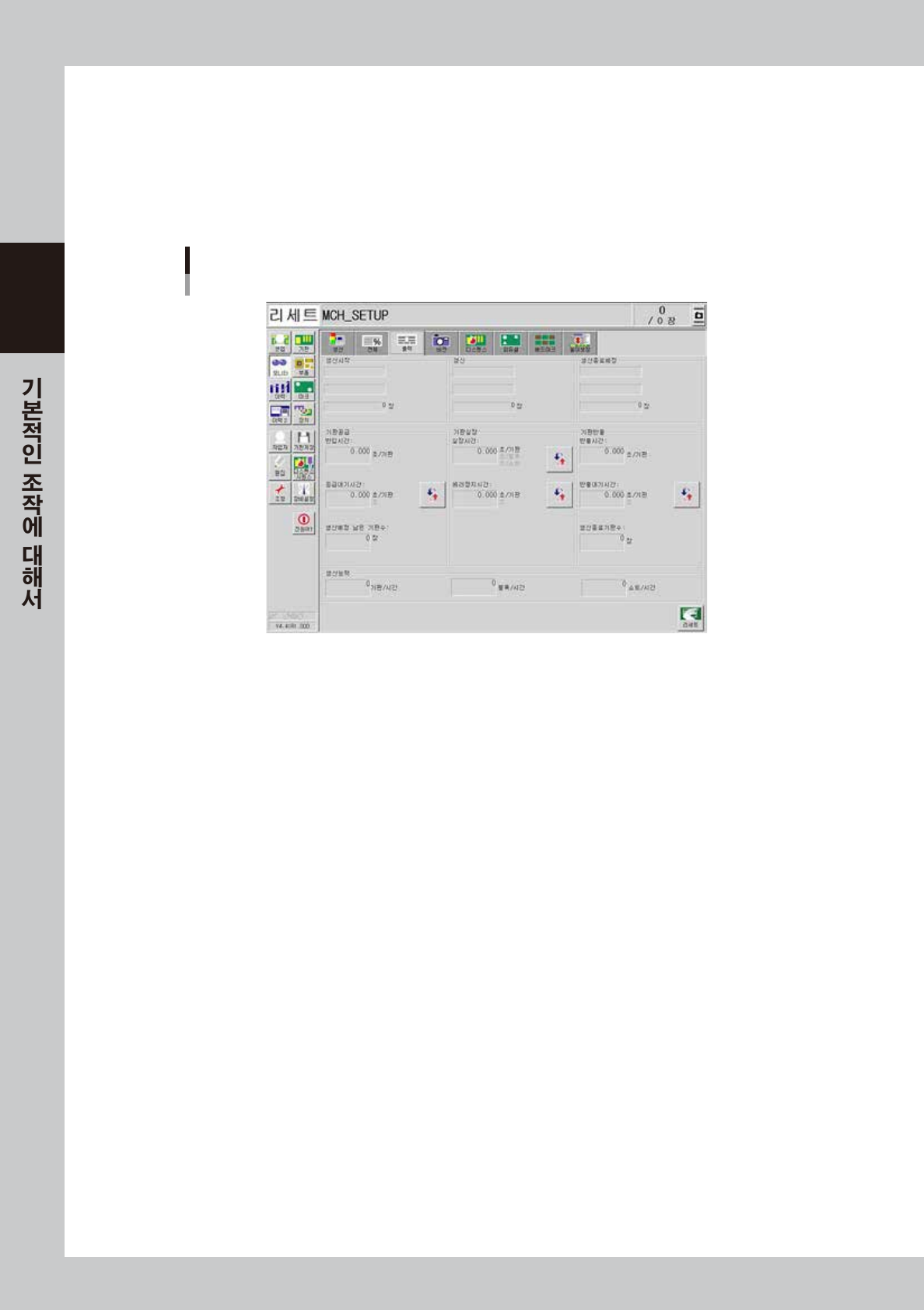

모니터 : 출력
이「출력」모니터는 , 현재 생산중인 기판데이터의 보다 상세한 생산 상황을 파악하기 위한 화면입니다 .
모니터
출력
68220-N7- 0 0
•
생산시작
생산시작 시각 ( 기판선택 완료시각 ) 을 표시합니다 . 장수는 일반적으로 0 입니다 .
•
갱신
표시데이터 갱신시각을 표시합니다 . 장수는 현재까지 생산완료된 기판 장수가 표시됩니다 .
•
생산종료 예정
생산종료 예정 시각을 표시합니다 . 장수는 「셋업」화면에서 입력된 예정생산 수량을 나타냅니다 .
단 , 예정생산 수량이 입력되어 있지 않은 경우는 공백으로 표시됩니다 .
•
반입 시간 ( 초 / 기판 )
기판 1 장당의 평균 반입시간입니다 .
•
공급 대기 시간 ( 초 / 기판 , 초 )
장비의 기판반입 대기시간 입니다 . 단 장비가 도포중일 경우에는 기판이 대기하고 있어도 대기 시간이 카운트되지
않습니다 . [ 단위전환 ] 버튼으로 , 1 기판당 평균공급 대기시간 또는 누적공급 대기시간을 표시할 수 있습니다 .
•
생산예정 남은 기판수 ( 장 )
생산예정 매수에서 생산완료 기판매수를 뺀 수치입니다 .
•
실장 시간 ( 초 / 기판 , 초 / 블록 , 초 / 쇼트 )
기판에 도포하는 시간입니다 . 이 시간에는 기판마크 인식 ( 피듀셜 , 배드마크 ), 디스펜스 등이 포함되어 있습니다 .
[ 단위전환 ] 버튼으로 , 1 기판당 평균시간 , 1 블록당 평균시간 , 또는 1 칩당 평균시간을 표시할 수 있습니다 .
•
에러정지 시간 ( 초 / 기판 , 초 )
기계가 에러로 정지하고 있는 시간입니다 . 에러가 발생한 후 [CLEAR] 버튼을 누를때 까지의 시간입니다 .
단 , 복구작업이 행해지는 시간은 포함되지 않습니다 . [ 단위전환 ] 버튼으로 1 기판당 평균에러 정지시간 또는 에러정지의
누계시간을 표시할 수 있습니다 .
•
반출 시간 ( 초 / 기판 )
기판 1 장당의 평균 반출시간입니다 .
2-37
2
•
반출 대기 시간 ( 초 / 기판 , 초 )
최하류 스테이지의 기판반출을 대기하고 있는 시간입니다 . 단 , 반출대기 상황에서 , 장비가 실장중일 경우나 상류측 장비
의 공급대기와 겹칠 경우는 카운트되지 않습니다 . [ 단위전환 ] 버튼으로 , 1 기판당 평균반출 대기시간과 반출대기의 누계
시간을 표시할 수 있습니다 .
•
생산능력
•
기판 / 시간
1 시간당 생산 가능한 기판매수입니다 . 평균 도포시간과 평균 반송시간에서 역산하여 표시합니다 .
단 , 기판공급 대기시간과 에러정지 시간은 포함되지 않습니다 .
•
블록 / 시간
1 시간당 생산가능한 블록수입니다 .
평균실장 시간과 기판정보의 1 기판당 블록수에서 역산하고 있습니다 .
•
쇼트 / 시간
1 시간당 생산 가능한 쇼트수입니다 .
「전체」탭의 1 쇼트당의 택타임에서 역산하고 있습니다 .
•
[ 리세트 ] 버튼
생산데이터의 관리정보를 리세트합니다 . 생산데이터의 관리정보에는 , 화면에 표시되어 있는 각 데이터 및 현재의 생산
수량과 현재의 언로더 수량 , 예정생산 수량과 예정언로더 수량도 포함됩니다 .
리세트를 실행하면 [ 셋업 ] 화면의 「생산수량」의 수치 등도 리세트됩니다 .
