2-1 1 2 버튼명 기능 16 노즐 높이 계측 레이저 변위계 ( 옵션 ) 를 겸비하고 있을 경우에만 유효하며 , 터치센 서에 노즐 을 대어서 노즐 의 높이를 계측합니다 . 노즐 을 교환하거나 , 장 비의 전원을 재 투 입 했을 경우 에 실행합니다 . 17 도 트 St . 높이계측 레이저 변위계 ( 옵션 ) 를 겸비하고 있을 경우에만 유효하며 , 레이저 변위계로 도트 스테이션 의 높이를 계측…
2-10
2
2.2 셋업화면
「셋업」화면에 표시되어 있는 각 버튼의 내용에 대해서 설명합니다.
「셋업」화면
1
2
3
4
5
6
7 8
18
9 10 11
12
13
15
14
20
21
19
16 17
68229-N7-00
버튼명 기능
1 이력
생산이력의 저장 및 이력 1, 2 의 항목중에 필요한 것을 선택해서 , 저장 , 삭제 , 미디어 분리
등을 실행할 수 있습니다 .
2 Appl. 설정
장비의 화면표시에 관한 설정이나 작업자의 추가 / 삭제 , 패스워드의 설정 등을 실행할 수 있
습니다 .
3 버전 어플리케이션 , 시스템 등의 버전정보가 표시됩니다 .
4 시스템 백업
장비를 가동하기 위해 필요한 기계좌표 , 정밀도 정보 , 옵션장비 정보 , 기본좌표 등의 장비복
원에 필요한 데이터의 백업이나 복원조작을 실행할 수 있습니다 .
5 데이터베이스
생산에 필요한 부품이나 마크정보에 관한 데이터베이스의 백업이나 복원 및 데이터베이스의
소재장소의 설정을 할 수 있습니다 .
6 기판 Expl. 기판데이터의 이동이나 백업 , 복원 , 복사 등을 실행할 수 있습니다 .
7 실장후 정지 도포결과 등의 확인 , 하류측 장비로의 기판반입을 정지시킬 수가 있습니다 .
8 반송후 정지 도포한 기판을 하류측 장비로 반출한 후에 장비를 정지시킵니다 .
9 도중부터 운전
운전중에 어떠한 원인으로 장비를 정지하고 리셋한 후에 , 계속해서 그 다음 디스펜스 위치에
서부터 운전을 재개할 경우에 사용합니다 .
10 노즐정보 노즐타입과 보정타입을 설정합니다 .
11 온도설정
히터의 사용 여부 및 히터의 온도를 설정합니다 .
( 설정가능 범위 : 바깥온도 이상 ~50℃ )
12 실린지 교환 실린지 교환할 때 , 헤드를 교환 위치로 이동시키거나 토출할 때 사용합니다 .
13 도트 스테이션
도트 스테이션 ( 옵션 ) 을 겸비하고 있을 경우에만 유효하며 , 도트 스테이션의 페이퍼 전송을
조작할 수 있습니다 .
14 용액량 초기화 실린지를 교환한 경우에 , 실린지의 사용량을 「0」 으로 리셋합니다 .
15 레이저 0 점설정
레이저 변위계 ( 옵션 ) 를 겸비하고 있을 경우에만 유효합니다 . 기준좌표로 레이저 변위계를
이동시켜서 , 높이 옵셋값을 리셋합니다 .
레이저 변위계를 이용하는 기판 데이터의 경우 레이저 0 점 설정을 실행하지 않고 자동운전을
시작하면 , 에러 메시지가 표시됩니다 .
2-11
2
버튼명 기능
16 노즐높이 계측
레이저 변위계 ( 옵션 ) 를 겸비하고 있을 경우에만 유효하며 , 터치센서에 노즐을 대어서 노즐
의 높이를 계측합니다 . 노즐을 교환하거나 , 장비의 전원을 재투입 했을 경우에 실행합니다 .
17 도트 St. 높이계측
레이저 변위계 ( 옵션 ) 를 겸비하고 있을 경우에만 유효하며 , 레이저 변위계로 도트 스테이션
의 높이를 계측합니다 .
18 스텝 설정한 항목의 동작이나 장소에서 일시정지를 시킬수가 있습니다 .
19 컨베이어 폭 컨베이어 폭 대화창에서 컨베이어의 폭을 변경할 수가 있습니다 .
20 디스펜스 테스트 도포상태의 확인 및 도포 에어압의 조정할 때 사용합니다 .
21 운전 속도 운전속도를 변경할 수 있습니다 . 보통 「100」 으로 사용합니다 .
2-12
2

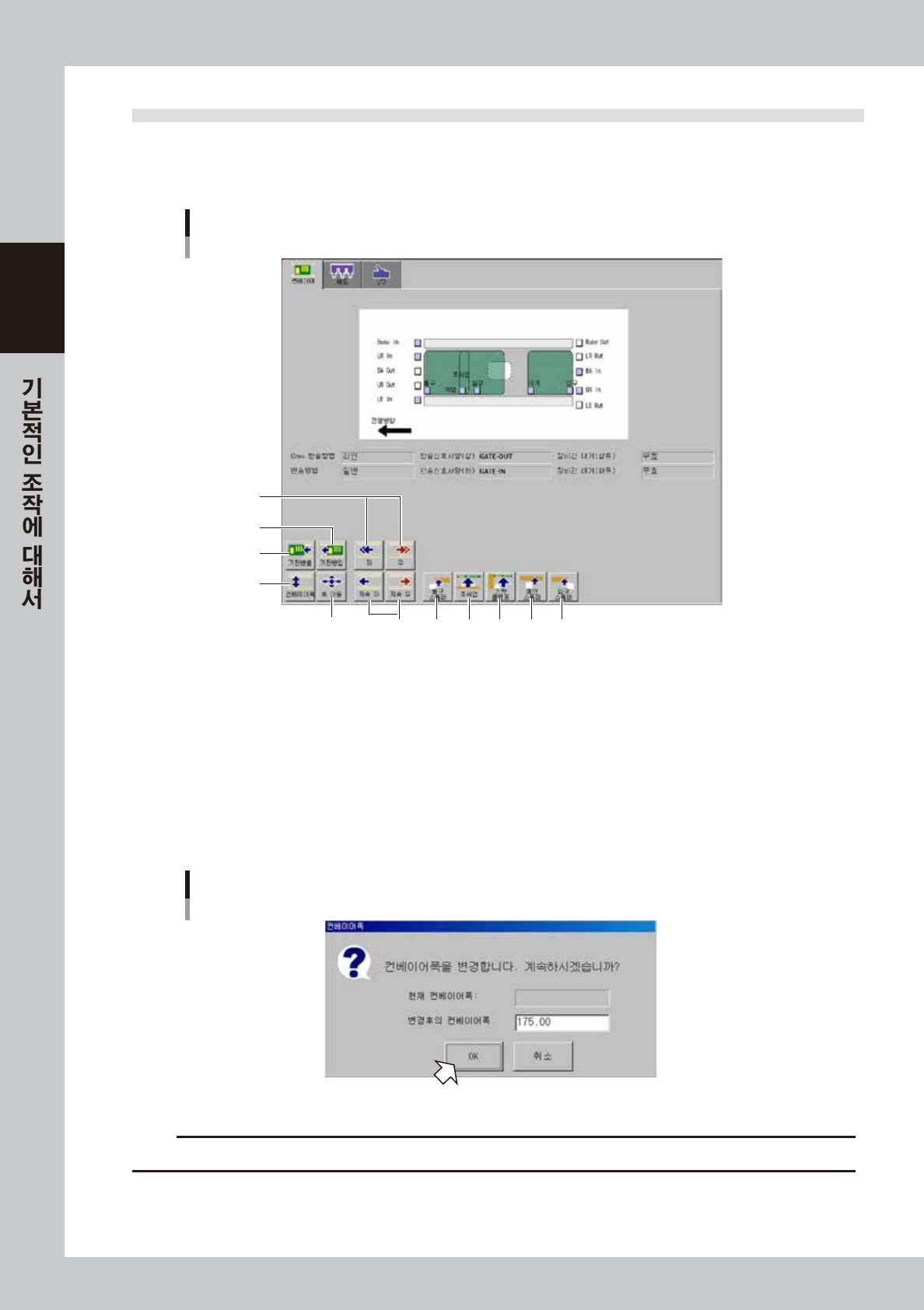

2.3 장치화면
「장치」화면내의 수동조작 버튼에 관한 내용과 기능에 대해서 설명합니다.
■ 컨베이어 수동조작
컨베이어 수동 버튼
3
1
4
2
5
6
7 8 9 10 11
68230-N7-00
1. [ 기판반출 ] 버튼
기판고정을 해제하고 , 기판을 출구위치까지 이동합니다 .
2. [ 기판반입 ] 버튼
입구 또는 대기위치에서 기판을 이동하고 세팅위치에서 고정합니다 .
3. [ 컨베이어폭 ] 버튼
컨베이어 폭을 생산할 기판 (PCB) 폭에 맞춥니다 .
[ 컨베이어 ] 버튼을 누르면 ,「컨베이어 폭」대화창이 표시되므로 , 컨베이어 폭을 확인하고 [OK] 버튼을 눌러 주십시오 .
컨베이어가 지정된 폭으로 변경됩니다 .
「컨베이어 폭」화면
682 31-N 7-0 0
c
주의
컨베이어 폭 조정시 , 컨베이어 레일이 다른 컨베이어 유니트와 푸쉬업 핀 등에 닿지 않도록 주의해 주십시오 .
