1-15 1 7 . 에어 압 조정부 본체 정면 의 좌측 하부 패 널 내 부에 , 본체 의 에 어 구동부에 공급 하는 에어 압의 조정 부 가 있 습 니 다 . 다음과 같 은 적 정 값으로 설 정 되 어 있 는 지 확인 해 주십시 오 . 에어압 조정부 에어 공급/배출 스위치 원 에어 커넥터 압력 레귤레이터 본체 좌측하부 패널내부 압력 표시계 6 7113 -N 7 - 0 0 • 압력 표 시계 설정…
1-14
1
6. 축 구성
장비의 Servo 모터 제어에 의한 축구성 및 동작방향에 대해 설명합니다 .

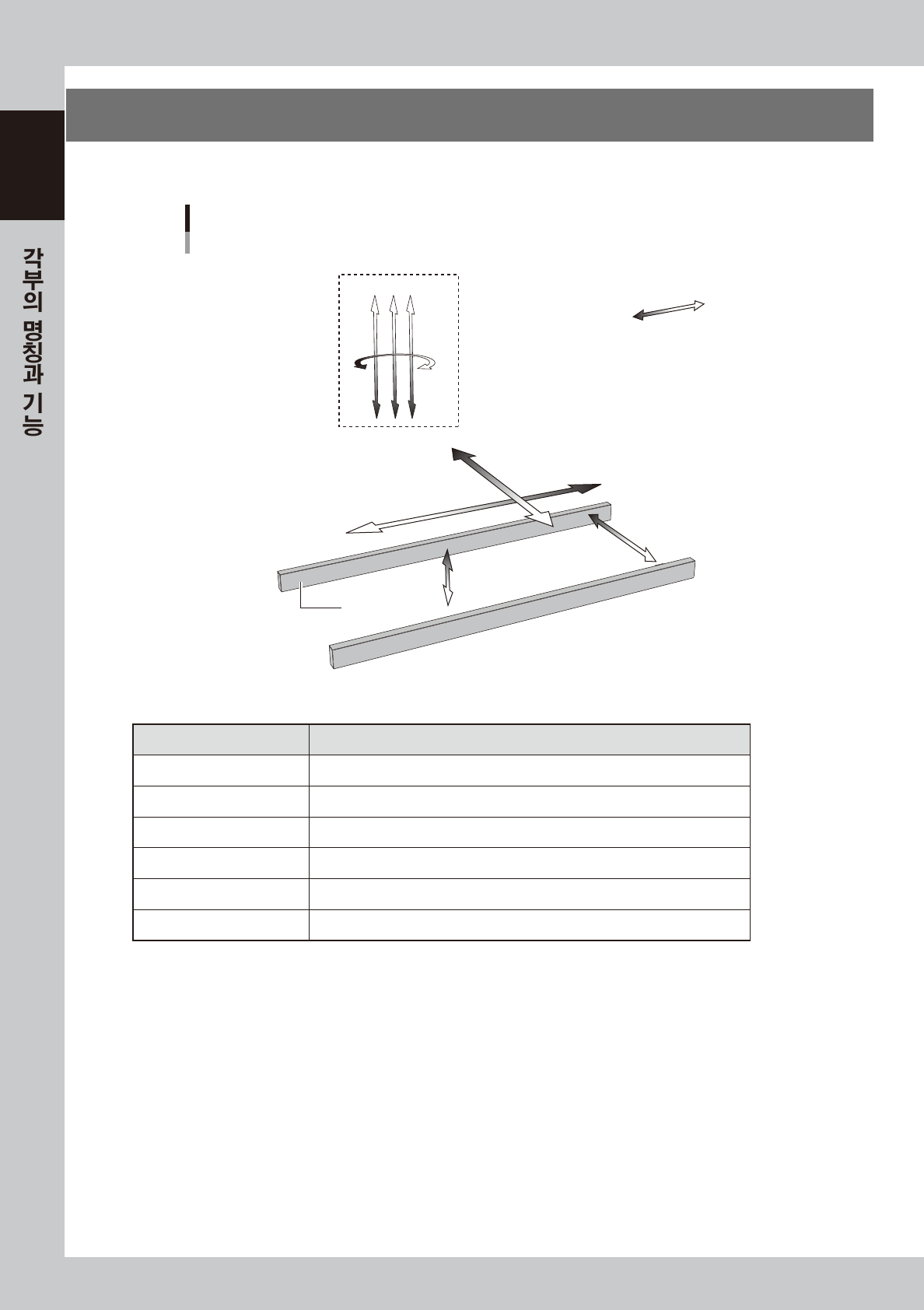

축 구성과 플러스 / 마이너스 방향
헤드부
R축
Y축
X축
W축
PU축
플러스 방향
마이너스 방향
컨베이어 레일
3헤드의 예
Z1Z2Z3
67112-N7-00
■ 각 축의 기능
축 명칭 기능
•
역할
X축 컨베이어의 기판반송 방향과 평행하게 헤드를 이동합니다 .
Y축 컨베이어의 기판반송 방향과 수직으로 헤드를 이동합니다 .
Z1~Z3 축 디스펜스 헤드를 상하로 이동합니다 .
R축 노즐 샤프트를 회전시킵니다 .
W축 컨베이어 폭을 변경합니다 .
PU 축 푸쉬업 플레이트를 상하로 이동합니다 .
1-15
1

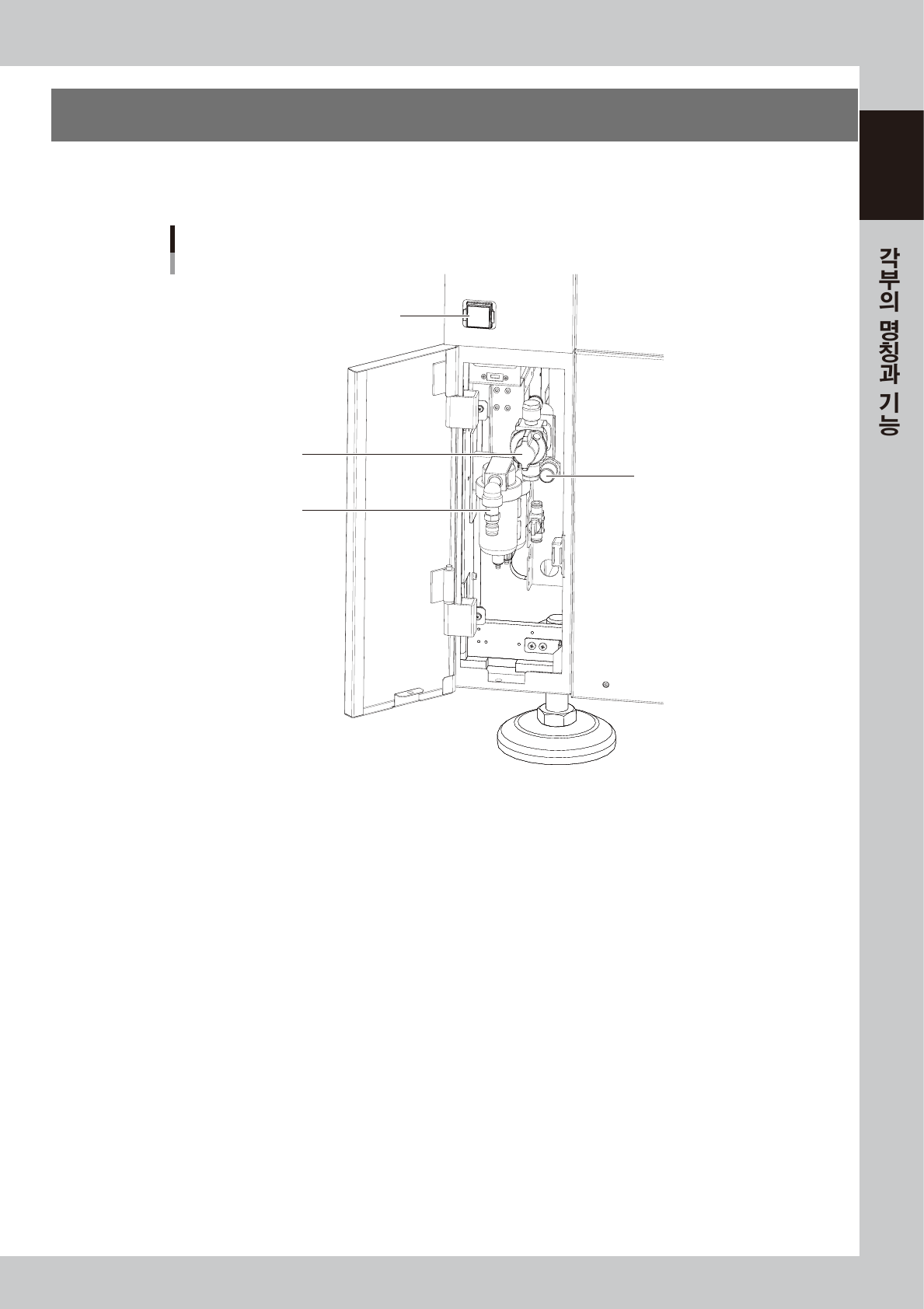

7. 에어압 조정부
본체 정면의 좌측하부 패널내부에 , 본체의 에어 구동부에 공급하는 에어압의 조정부가 있습니다 .
다음과 같은 적정값으로 설정되어 있는지 확인해 주십시오 .
에어압 조정부
에어 공급/배출 스위치
원 에어 커넥터
압력 레귤레이터
본체 좌측하부 패널내부
압력 표시계
67113 -N 7- 0 0
•
압력 표시계
설정 에어압력 ( 상단 ) 과 에어다운 검출압력 ( 하단 ) 이 표시되어 있습니다 .
보통은 녹색으로 표시되며 , 에어다운 검출시에는 빨간색으로 표시가 바뀝니다 .
설정 에어압력 ：0.45Mpa 이상
설정압력 ：0.40Mpa(0.40Mpa~0.41Mpa)
에어다운 검출압력 ：0.33Mpa
•
에어공급 / 배출 스위치
이 스위치를 우측으로 돌리면 , 에어공급을 차단합니다 . 또한 , 에어 경로내에 남아있는 에어도 배출합니다 .
•
압력 레귤레이터
본체에 공급하는 에어압력을 조정합니다 . 압력 표시계가 0.40Mpa( 소비 60NL/ 분 ) 이 되도록 조정해 주십시오 .
•
원에어 커넥터
30SH( 日東工器 ) 소켓을 장착한 내경 8mm 이상의 에어호스를 준비해서 접속해 주십시오 . 에어 드라이어 및 에어필터를
통과한 청정한 공기를 사용해 주십시오 .
1-16
1

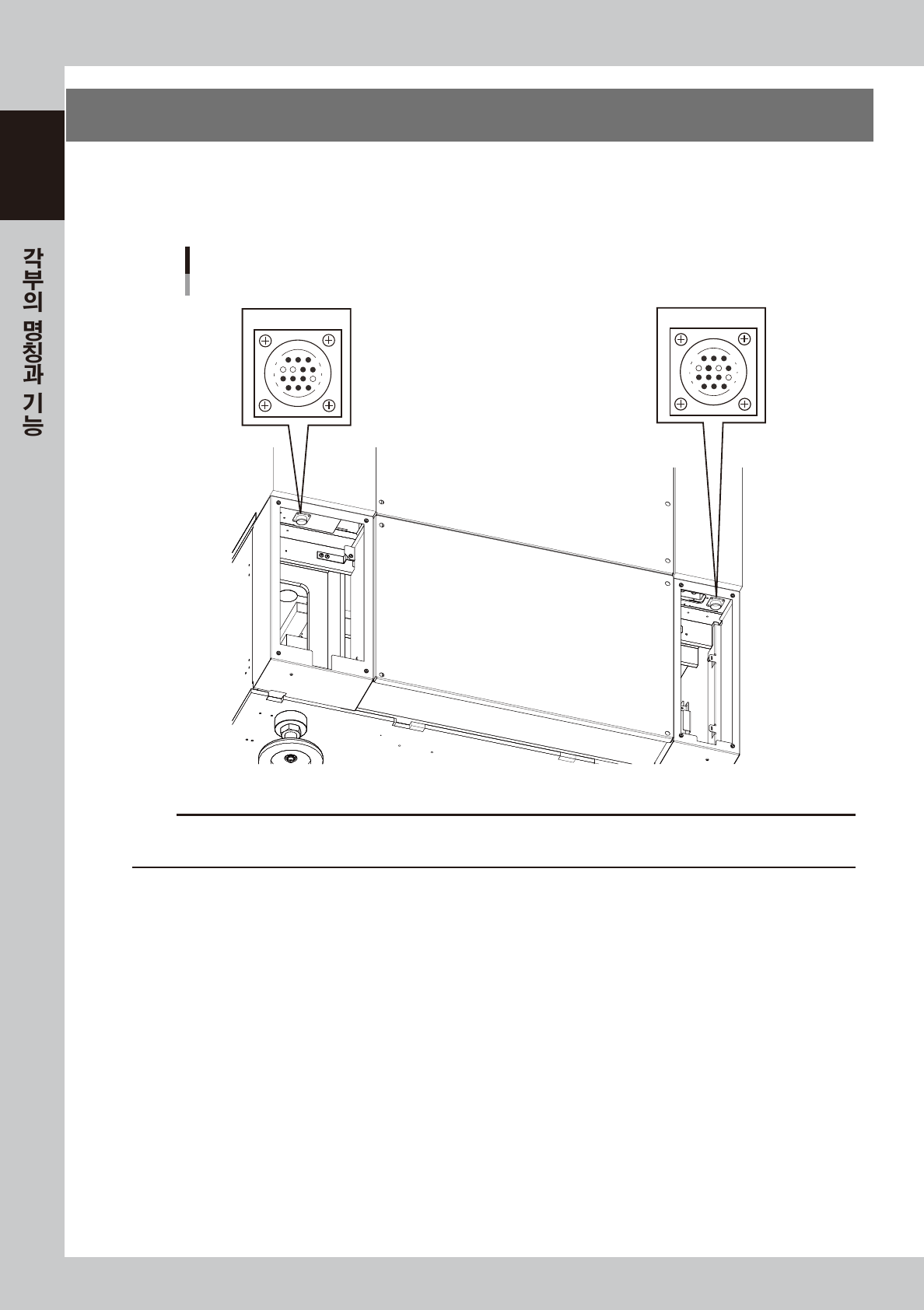

8. 기기간 입출력 신호
디스펜서는 , 후공정기로부터 신호를 받으면 기판을 반출하고 , 다른 기판을 요구하기 위해 전공정기에 신호를
보냅니다 . NEXT INTERFACE 커넥터는 후공정기와 접속하고 , PREVIOUS INTERFACE 커넥터는 전공정기와
접속하며 , 양쪽 커넥터 모두 본체 후면의 좌우 패널 내부에 배치되어 있습니다 .
NEXT INTERFACE
PREVIOUS INTERFACE
7
12
4
8
1
14
11
3
14
11
12
7
4
8
3
1
게이트 신호 커넥터
우→좌 흐름의 예
67114 - N 7-10
c
주의
•
전공정기는 구 VIOS 기(YV100 II 등 ) 의 경우는 별도로 전용 케이블이 필요합니다. 자세한 내용은 사양서를 참조해 주십시오 .
•
기판의 흐름 방향이 좌→우의 경우는 , NEXT 와 PREVIOUS 의 커넥터 위치가 반대로 됩니다 .
