4. 옵션장치의 기본작업
4.1 잔량검지 센서의 조정
실린지내의 도포액이 없어지면 , 잔량센서가 이를 검지해서 알립니다 . 잔량검지 센서는 센서부와 앰프부로 나뉘
어 있으며 , 센서부는 노즐 장착부의 옆에 , 앰프부는 디스펜서 헤드부의 위에 장착되어 있습니다 . 사용할 용액을
변경했을 때나 잔량검지 센서를 교환했을 때는 , 잔량검지 센서의 조정이 필요합니다 .
c
주의
조정을 시작하기 전에 , 사용종료한 빈 실린지와 도포액이 충분히 들어 있는 실리지를 준비해 주십시오 .
빈 실린지만 사용하면 , 정확한 조정을 실행할 수가 없습니다 .
잔량검지 센서
센서 앰프부
헤드3용
헤드2용
헤드1용
센서부
27211-N7- 0 0
2-46
2
█
적용 실린지 및 피스톤
다음 표는 실린지의 용량과 제조사 형식을 나타내며 , 동작확인이 완료된 것입니다 .
n
요점
형식이 불명할 경우는 , 접착제 제조사에 문의해 주십시오 .
실린지 용량 실린지 제조사 / 형식 피스톤 제조사 / 형식 ※용액 소진시 피스톤의 위치 [mm]
30cc
MUSASHI(PSY-30E) MUSASHI(PSY-30E) 5.7
Iwashita (PS30S)
Iwashita (PP30S) 2
Iwashita (PP30ND) 6
EFD (7012134) EFD (7012184) 2.7
10cc
Iwashita (PSY-10E) MUSASHI(PSY-30E) 13.5
Iwashita (PS10S)
Iwashita (PP30S) 6
Iwashita (PP30ND) 11.5
EFD (7012112) EFD (7012178) 2.8
※센서가 용액 소진을 검지했을 때 , 피스톤 하단에서의 거리
약 5mm
용액 소진시의 피스톤 위치
용액 소진시의 피스톤 위치 [mm]
피스톤 하부
(잔량 없음)
실린지 홀더
잔량검지 센서
실린지(투명)
67212-N7-00
c
주의
홀더 개구부에서 보이는 범위에 실린지 라벨이 부착되어 있거나 , 용액의 종류와 피스톤의 동작 상태에 따라서 , 용액 소진을 검지
할 수 없을 경우가 있습니다 .
2-47
2
█

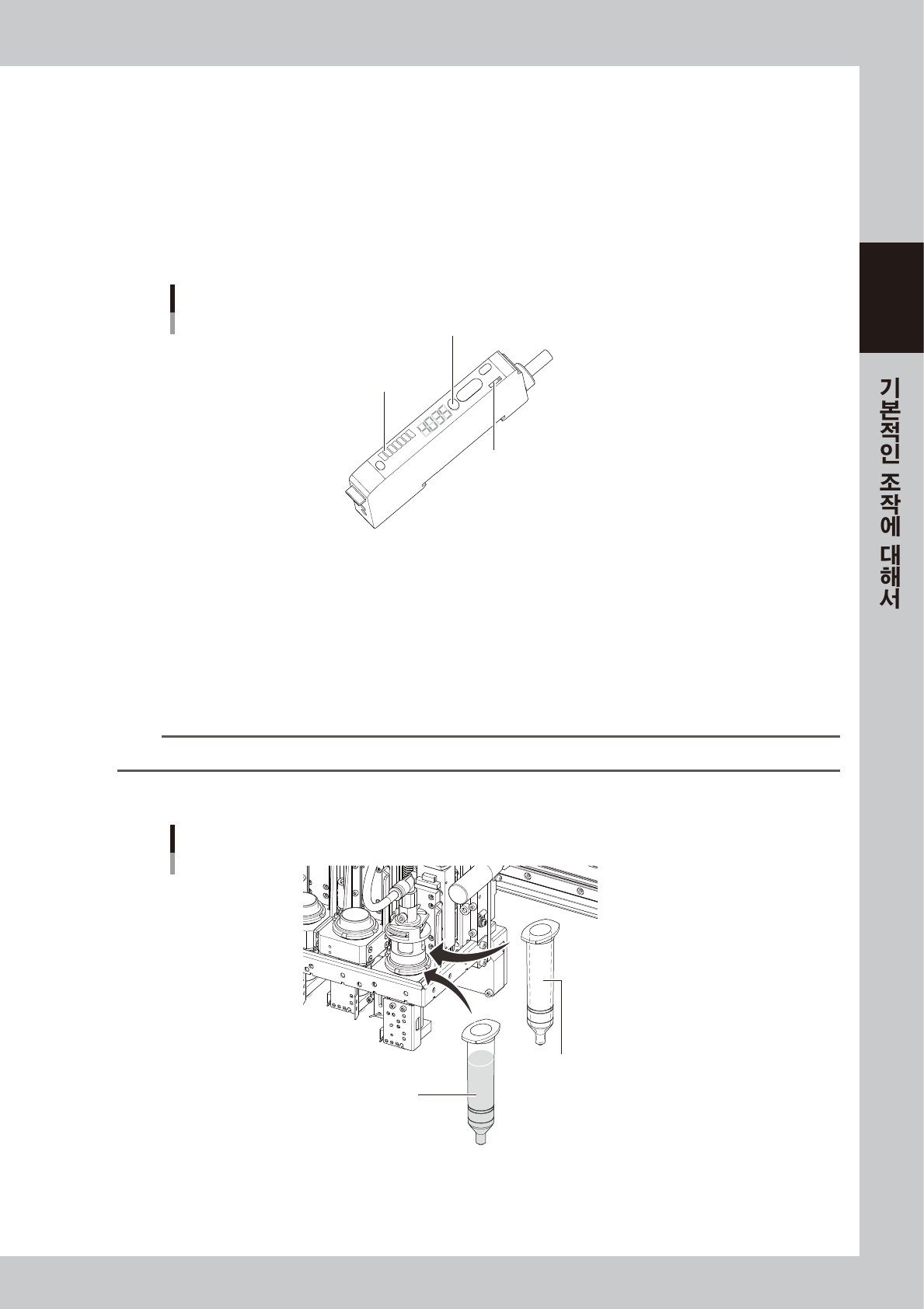

잔량검지 센서의 조정방법
e
1
비상정지 버튼을 누릅니다 .
작업을 안전하게 실행하기 위해 , 반드시 장비를 비상정지 상태로 해 주십시오 .
2
앰프의 신호출력의 설정을 확인합니다 .
잔량 센서가 실린지내의 도포액을 검출하고 있을 때에 ON 으로 되도록 , 앰프부의 출력전환 스위치를
「L_ON」쪽으로 설정합니다 .
잔량검지 센서의 앰프부
자동 SET 버튼
튜닝 표시램프 (주황색)
출력전환 스위치
67213-N7-00
3
용액소진 상태의 센서 레벨을 조정합니다 .
1. 사용종료한 실린지를 헤드부에 세팅합니다 .
2. 센서의 광축이 사용종료 실린지내의 피스톤으로부터 5mm 정도 위쪽의 위치에 있는지 확인합니다 .
3. 센서의 광축을 실린지에 대이게 합니다 .
실린지를 세팅한 홀더에는 개구부가 4 군데 있습니다 . R 축을 돌려서 각각의 개구부에서 제일 높은
위치에 센서가 향하도록 해 주십시오 .
n
요점
센서의 높이 조정이 필요한 경우는 , 센서 스테이의 장착 볼트를 2 개 풀어서 , 센서를 상하로 움직여서 조정해 주십시오 .
4. 앰프부의「SET」버튼을 눌러서 , 튜닝 표시램프의 점등을 확인합니다 .
실린지의 세팅
Step 3
사용종료한 실린지
Step 4
도포액이 충분히
들어있는 실린지
67214 -N7-0 0
