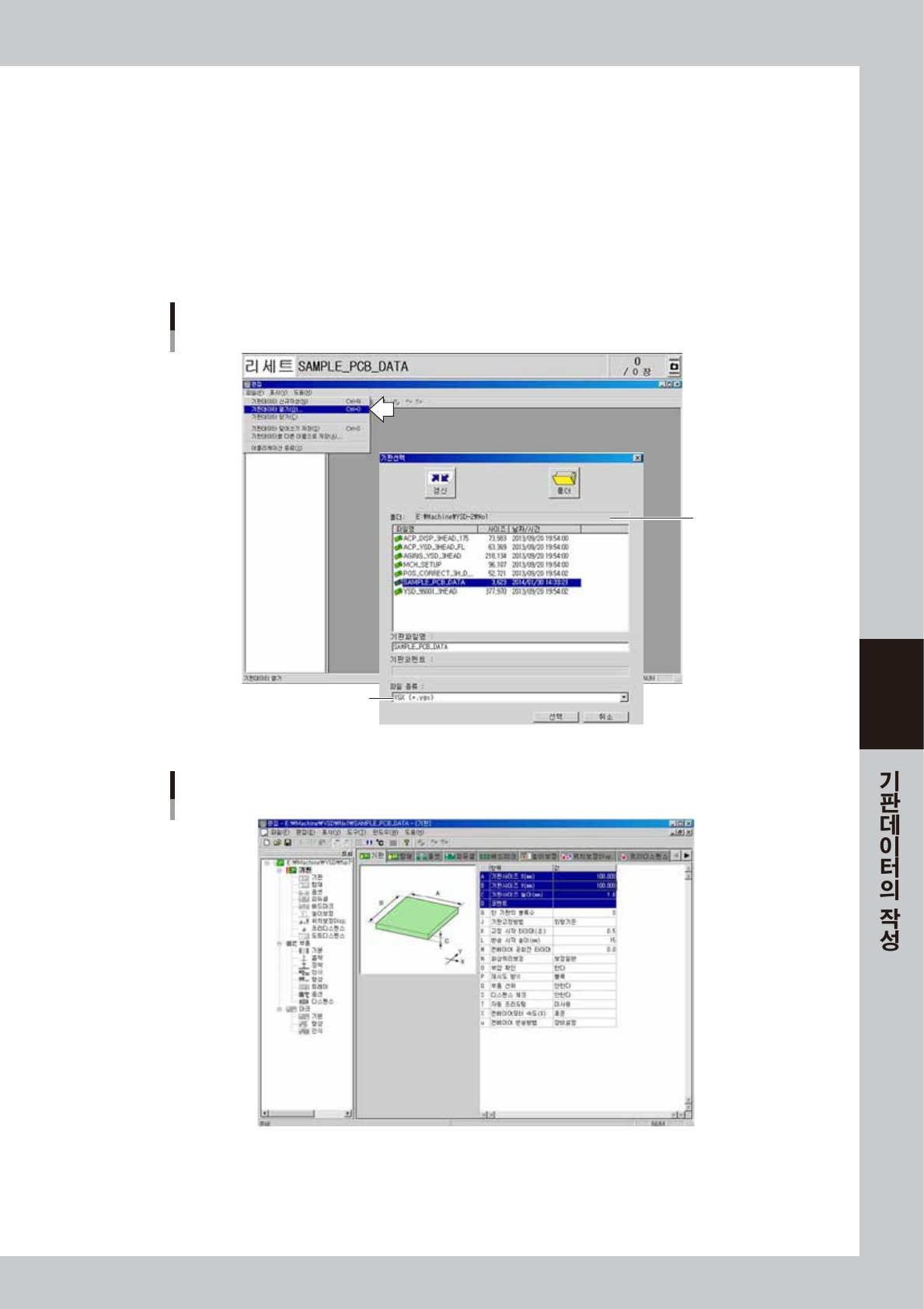

디스펜스 전개할 기판데이터를 선택합니다 .
「파일」메뉴의「기판데이터 열기 (O)」를 선택 또는 , 도구바의 [ 기판데이터 열기 ] 를 클릭해 주십시오 .
「기판선택」화면이 표시됩니다 .
1. 「폴더」란에 표시되어 있는 경로를 확인합니다 .
실행할 기판이 등록되어 있는 경로가 아닐 경우, [ 폴더 ] 버튼을 눌러서 경로를 선택해 주십시오 .
2. 파일의 종류를 선택합니다 .
3. 기판을 클릭하고 , [ 선택 ] 버튼을 누릅니다 .
기판 데이터가 로딩되고 ,「편집」화면이 표시됩니다 .
기판의 선택
경로확인
파일의 종류를 선택
68546-N7-00
「편집」화면
68547-N7-00
3
도트 디스펜스 파라미터를 표시합니다 .
트리뷰의「도트 디스펜스」아이콘 , 또는 메인뷰의「도트 디스펜스」탭을 클릭합니다 .
5-70
5
4

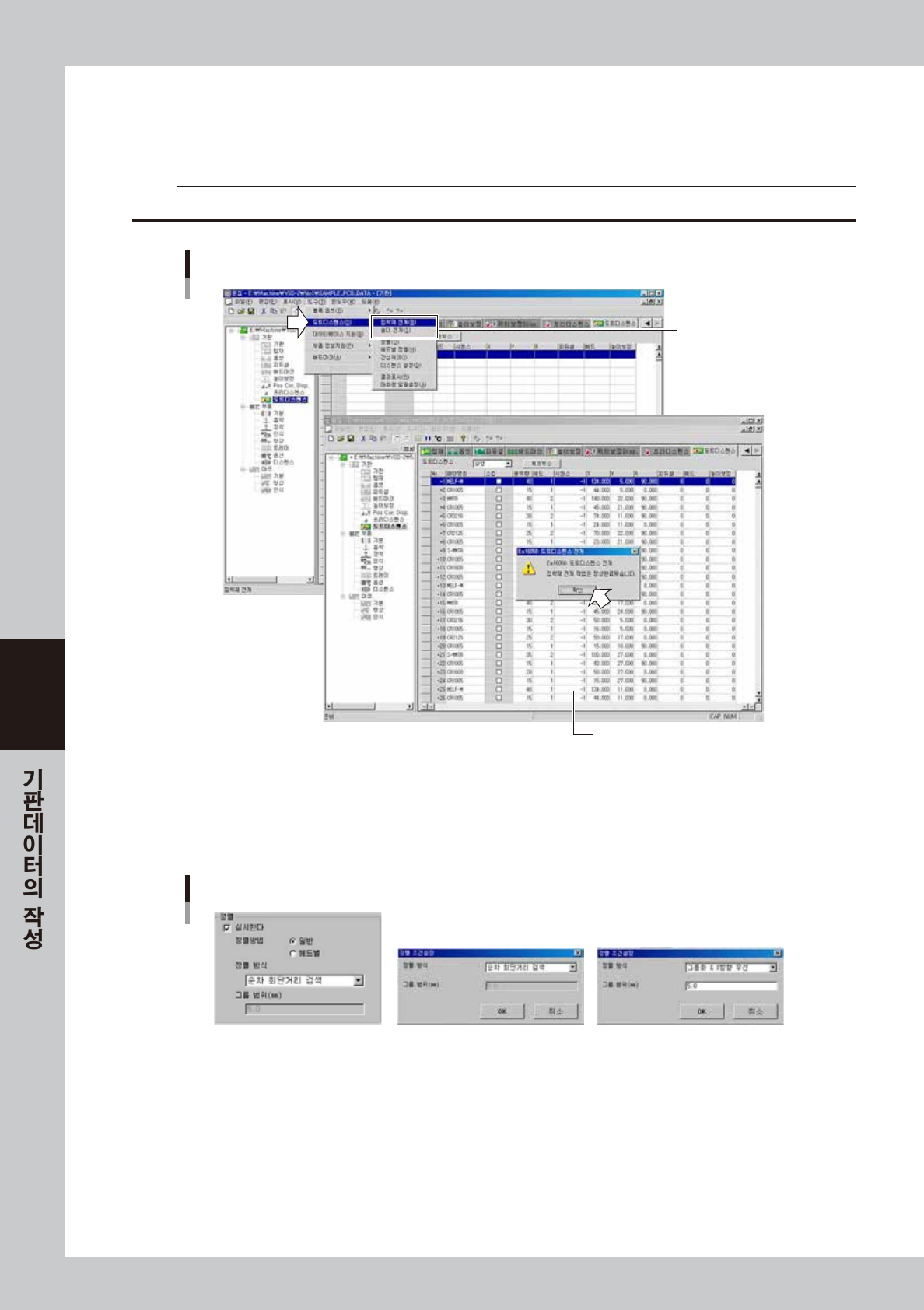

디스펜스 전개를 실행합니다 .
「도구 (T)」메뉴의「도트 디스펜스 (D)」에서「접착제 전개 (B)」또는「솔더전개 (S)」를 선택합니다 .
디스펜스가 전개되며 , 탑재 데이터대로 디스펜스 좌표가 작성됩니다 .
c
주의
디스펜스 전개를 실행하면 , 전개전의 도트 디스펜스 데이터는 덮어쓰기됩니다 .
디스펜스 전개
어느 한쪽을 선택
전개된 데이터가 표시된다
68548-N7-00
5
디스펜스 좌표를 정렬합니다 .
「도구 (T)」메뉴의「도트 디스펜스 (D)」에서「정렬 (D)」또는「헤드별 정렬 (H)」을 선택합니다 .
보정량 확인 동작을 실행할 때에는 ,「헤드별 정렬」을 선택해 주십시오 .
헤드별 정렬
68561-N7-00
•
정렬 방법
일반 : 헤드에 관계없이 모든 데이터를 정렬할 때 선택합니다 .
헤드별 : 각 헤드별 데이터로 정렬할 때 선택합니다 .
•
순차 최단거리 검색
기준점에서 제일 가까운 거리의 좌표를 검색하는 방식입니다 .
•
그룹화 &X 방향 우선
일정한 Y 방향 간격에서 X 방향으로 왕복하는 방식입니다 .
•
그룹 범위 (mm)
「정렬 방식」에서「그룹화 &X 방향 우선」을 선택했을 경우에 설정할 수 있습니다 .
5-71
5
6
간섭체크를 실행합니다 .
「도구 (T)」메뉴의「도트 디스펜스 (D)」에서「간섭체크 (I)」를 선택합니다 .
도포완료 도트에 스톱퍼와의 간섭 여부를 체크합니다 . 만약 , 간섭 가능성이 있을 경우는 , 해당 데이터
행이 표시되므로 , 데이터를 수정해 주십시오 .

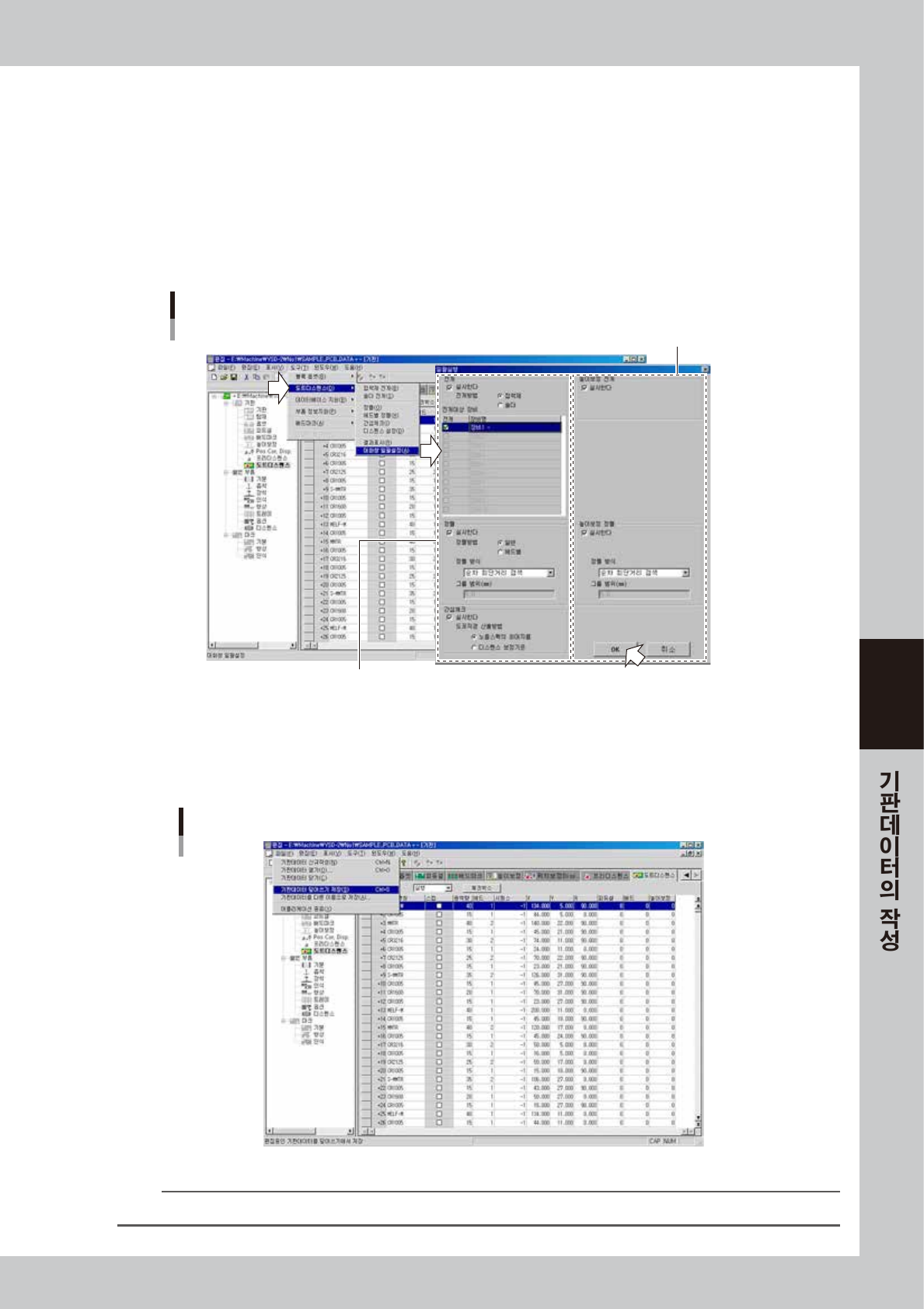

█ 대화창 일괄설정
Step4 에서 Step6 까지의 작업을 일괄로 실행할 수가 있습니다 .
「도구 (T)」메뉴의「도트 디스펜스 (D)」에서「대화창 일괄설정 (A)」를 선택하고 , 각각의 항목을 설정하고 [OK] 버튼을
누릅니다 .
디스펜스 전개
일괄설정
각 항목을 설정한다
높이조정(옵션) 기능 사용시 설정
68549-N7-00
7
기판 데이터를 저장하고 , 편집을 종료합니다 .
1. 「파일 (F)」메뉴에서「기판데이터 덮어쓰기 저장 (S)」을 선택 , 또는 도구바의 [ 기판데이터 저장 ]
버튼을 클릭합니다 . 기판데이터가 덮어쓰기 저장됩니다 .
기판데이터 덮어쓰기 저장
68550 -N7-00
참고
기판 데이터를 덮어쓰기 하지 않을 경우는 ,「파일 (F)」메뉴에서「기판데이터를 다른 이름으로 저장（A）」을 선택합니다.
