6-24
6
6
[
All Execute
] 버튼을 누릅니다 .

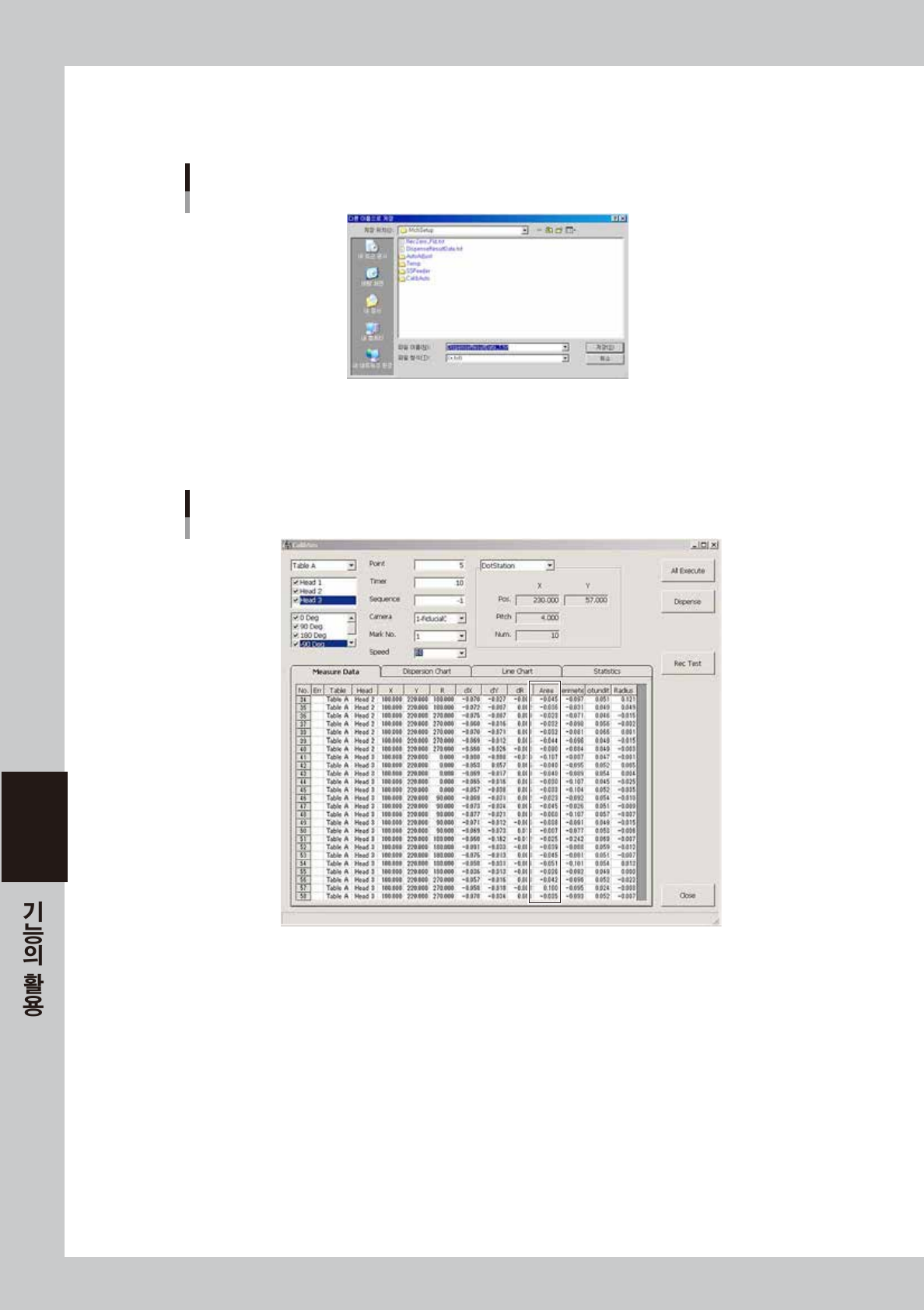

저장 확인 대화창이 표시되므로 , 저장할 경우에는 , [ 저장 ] 버튼을 눌러 주십시오 .
저장 확인
68628-N7-00
7
결과를 확인합니다 .
「Area」란의 값을 확인해 주십시오 . 이 값을 기준면적으로서 사용합니다 .
측정결과
68629-N7- 00
dX, dY : 디스펜스 도트의 위치 틀어짐을 표시합니다 .
: 도트 스테이션상에서 실행한 경우 , 틀어짐량이 커집니다 .
dR : 디스펜스 도트가 어느 정도 기울었는지를 표시합니다 .
: 도트 스테이션상에서 실행한 경우 , 기울기양이 커집니다 .
Area : 디스펜스 도트의 면적을 표시합니다 .
Perimeter : 디스펜스 도트의 주변 길이를 표시합니다 .
Rotundity : 디스펜스 도트의 진원도를 표시합니다 .
Radius : 디스펜스 도트의 직경을 표시합니다 .
8
조정을 실행합니다 .
규격치에서 벗어났을 경우 , 도포한 도트를 육안으로 확인하고「토출압력 조정 손잡이」로 조정해 주십시
오 . 값이 규격치에 들도록 Step6~Step7 을 반복해 주십시오 .
제 7 장 기판데이터의 편집
목차
1. 에디터에 의한 편집 7-1
1.1 에디터의 기동 7-1
1.2 편집 화면의 구성 7-2
1.3 행의 이동（점프기능） 7-5
1.3.1 행번호를 사용해서 이동 7-5
1.3.2 행의 선두로 이동 7-6
1.3.3 행의 마지막으로 이동 7-6
1.3.4 １행 이동 7-6
1.4 데이터의 복사 , 붙여넣기 7-7
1.5 검색 , 대체 7-9
1.5.1 검색을 한다 7-9
1.5.2 대체를 한다 7-10
1.6 부품번호로 정리 7-12
1.7 데이터의 정렬 7-13
2. 블록옵셋 7-14
2.1 블록 옵셋을 작성한다 7-14
2.2 블록옵셋의 전개ㆍ되돌리기 7-17
2.2.1 블록옵셋의 전개 7-17
2.2.2 블록옵셋의 되돌리기 7-19
3. 기판파일 조작 7-20
3.1 VIOS 에서 YGX 저장 7-20
3.2 YGX 에서 VIOS 저장 7-22
4. 도포의 추가
•
삭제 7-24
4.1 도포의 추가 7-24
4.2 도포의 삭제 7-26
7-1
7
1. 에디터에 의한 편집
에디터 ( 편집 ) 기능을 사용해서 , 기판데이터를 편집할 수가 있습니다 .
1.1 에디터의 기동
1
「편집」을 기동합니다 .
「셋업」화면의 [ 편집 ] 버튼을 누릅니다 .
2
편집할 기판을 선택합니다 .
1. 「파일 (F)」메뉴의「기판데이터 열기 (O)」를 선택 , 또는 도구바의 [ 기판데이터 열기 ] 를 클릭해
주십시오 .「기판선택」화면이 표시됩니다 .
2. 기판을 선택하고 [ 선택 ] 버튼을 클릭합니다 .
기판데이터가 로딩되고 , 편집 화면이 표시됩니다 .

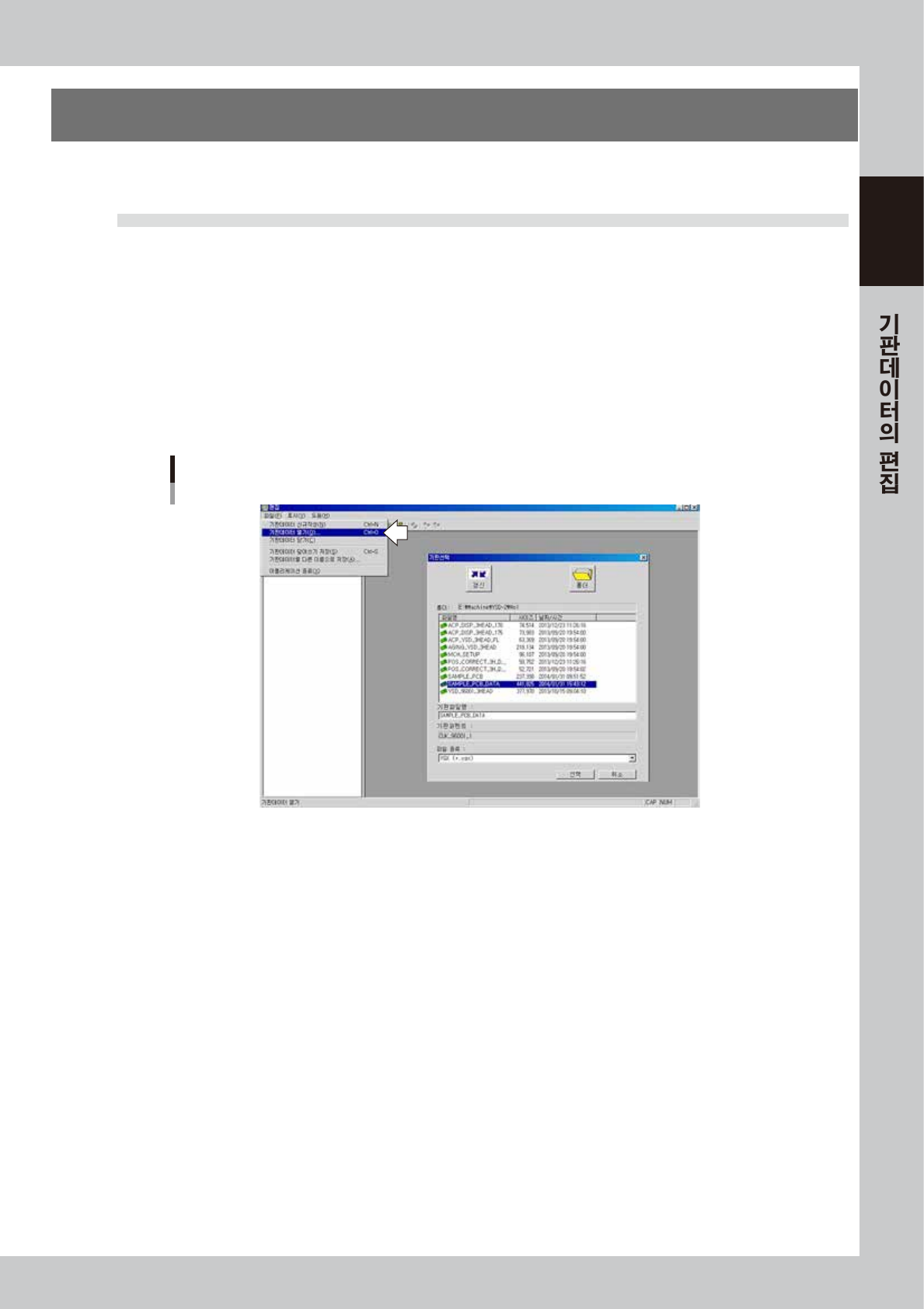

기판의 선택
68700-N7-00
