5-51 5 6. 마 크 정보 의 작성 기 판 에 서 사 용 하는 마 크 정 보의 작성 법 을 설 명 합니다 . 마크 정 보 는 등록된 마 크 별 로 아래 그 림 과 같 이 여 러 가 지 파라미터 를 가 지 고 있 습니 다 . 이 파라미 터 를 설 정 할 때 는 , 데 이 터 베 이 스로 부터 비 슷한 형 상의 샘 플을 복 사하여 , 상이 한 파라미터 만 변 경 하 면 간단합니 다 . 직 접…
5-50
5

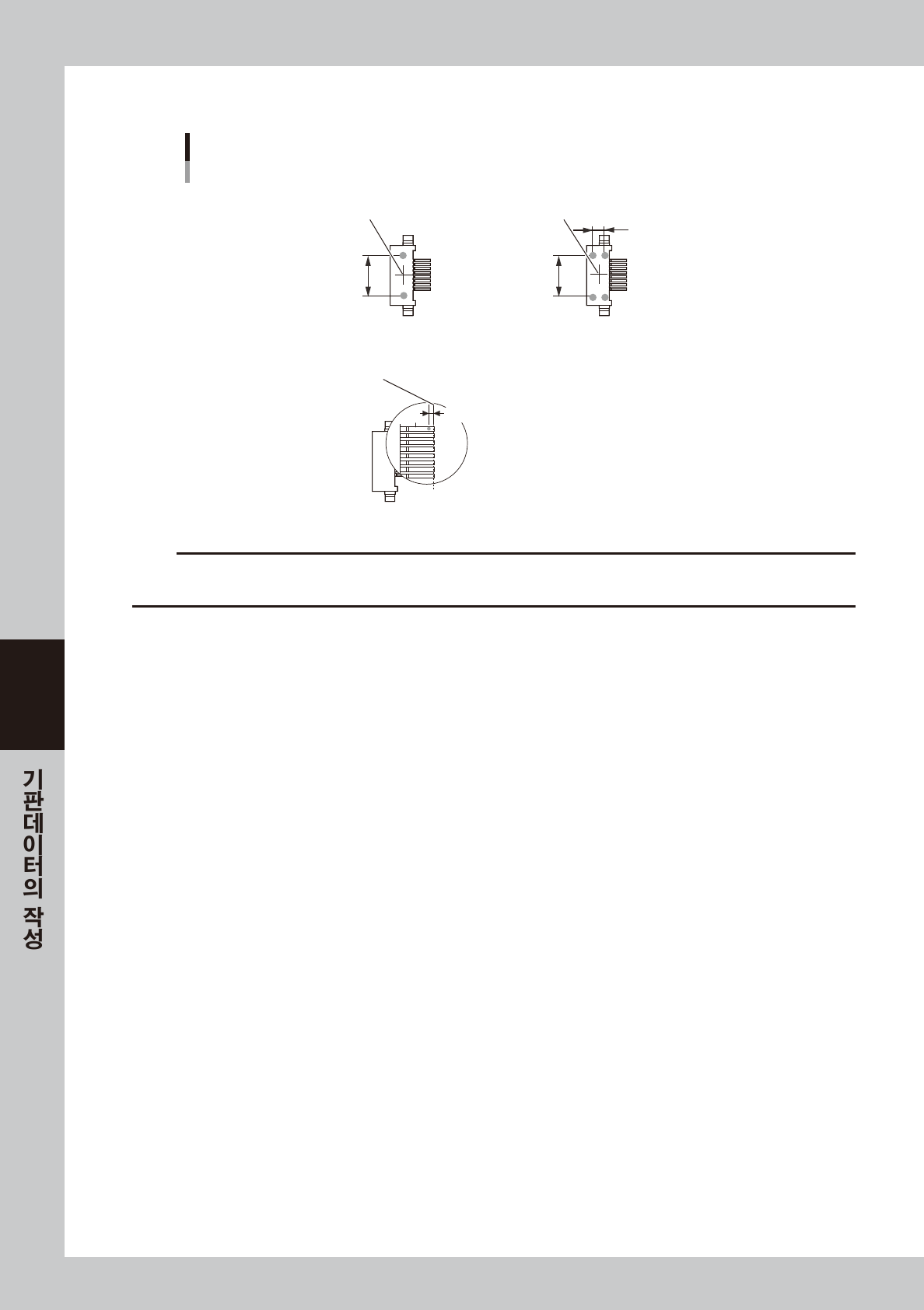

디스펜스 파라미터
커넥터의 디스펜스
부품중심
접착제 1쇼트 노즐
Y방향 도포범위
접착제 2쇼트 노즐
Y방향 도포범위
부품중심
2쇼트 노즐의 피치에 의존
리드 단 위치
솔더 1쇼트 노즐
기준위치 (0.00)
기준위치 X
67532-N7-00
c
주의
•
커넥터에 솔더를 사용할 경우 , 각 리드에 한 번의 도포로는 도포량이 부족할 경우가 있습니다 .
•
커넥터에 솔더를 사용할 경우 , 리드피치가 0.8mm 이하의 경우에는 도포할 수 없을 경우가 있습니다 .
5-51
5
6. 마크 정보의 작성
기판에서 사용하는 마크정보의 작성법을 설명합니다 . 마크정보는 등록된 마크별로 아래 그림과 같이 여러가지
파라미터를 가지고 있습니다 . 이 파라미터를 설정할 때는 , 데이터베이스로부터 비슷한 형상의 샘플을 복사하여 ,
상이한 파라미터만 변경하면 간단합니다 . 직접 설정하지 않는 파라미터는 마크조정에서 확인하면서 최적치를
구합니다 .

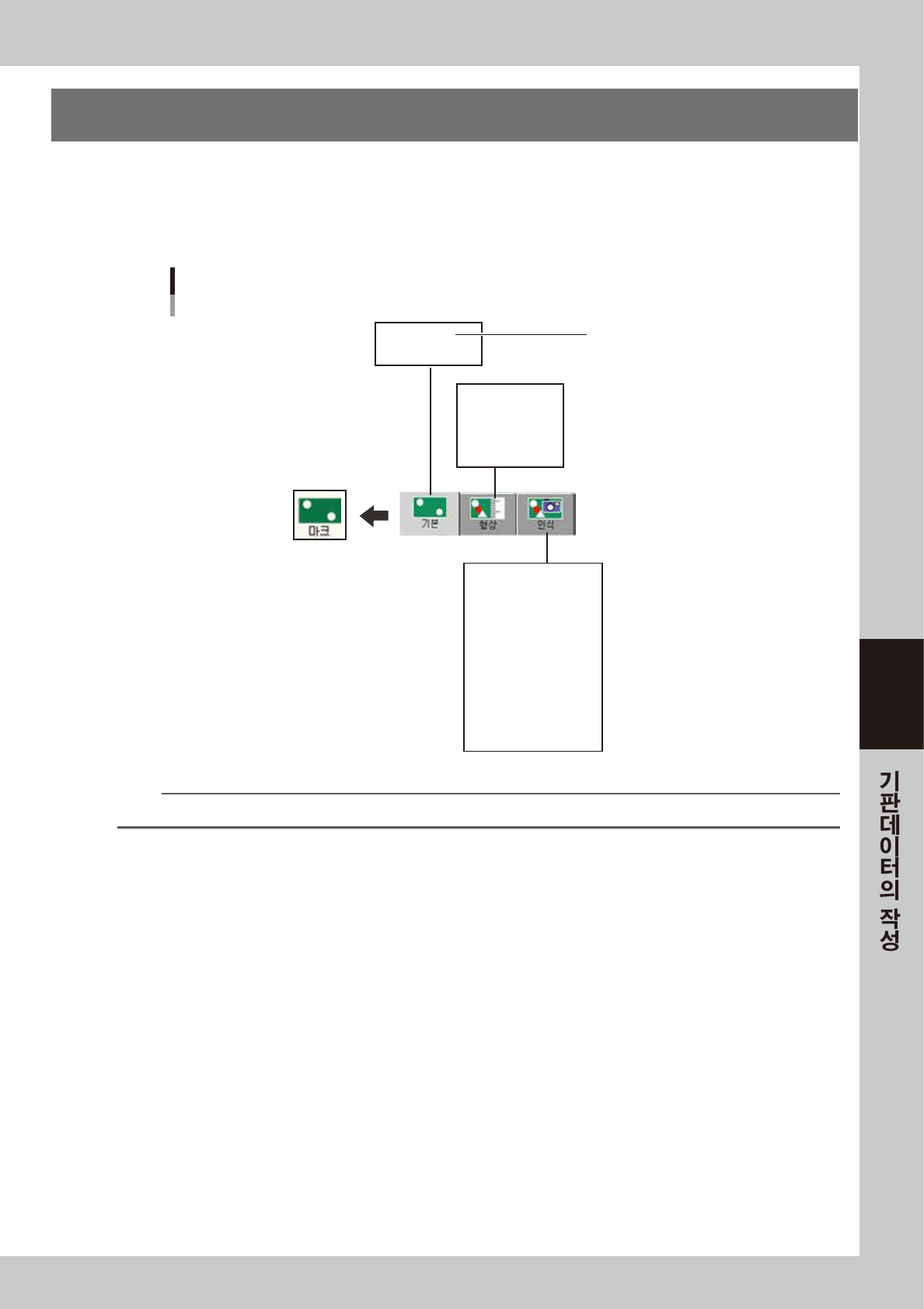

마크 파라미터의 구성
형상타입
마크외형
(마크외형 X)
(마크면적)
(마크주위 길이)
마크 타입
데이터베이스 번호
마크명
코멘트
(마크타입)
• 피듀셜
• 배드마크
• 배드용 피듀셜
• 디스펜스 도트
• 높이 보정
표면타입
인식타입
마크 검출범위 XY
외륜 조명레벨
내륜 조명레벨
동축 조명레벨
IR 외륜 조명레벨
IR 내륜 조명레벨
마크외 노이즈 컷트수
마크내 조이즈 컷트수
인식 시퀀스
마크 경계값
마크 인식공차
68533-N7- 0 0
참고
표시되는 파라미터는 선택한 「마크타입」과「형상타입」등에 의해 달라집니다.
5-52
5

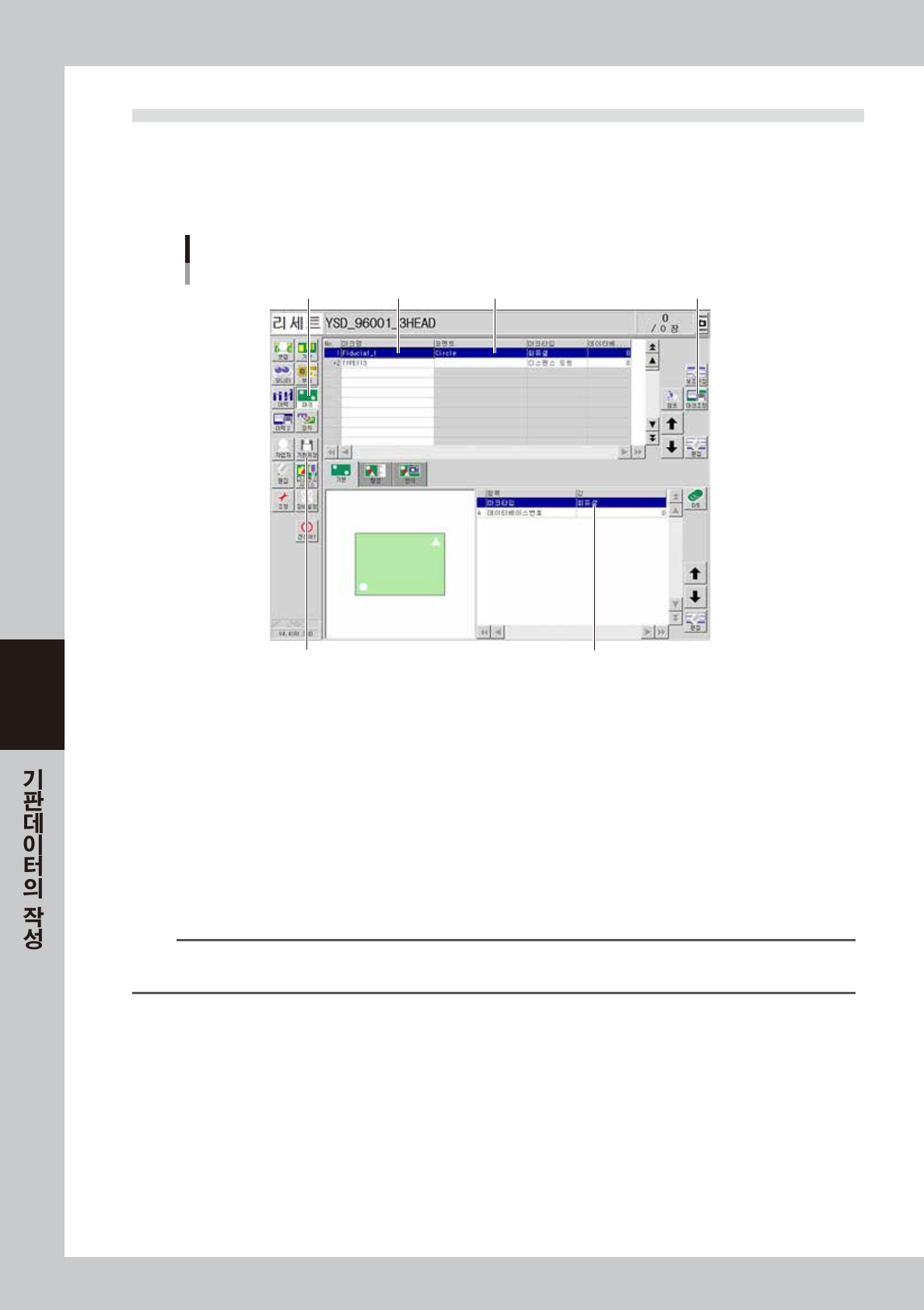

6.1 작성순서
버튼영역의 [ 마크 ] 버튼을 누르면 , 아래 그림과 같이 마크화면이 열립니다. 화면상부의 데이터 No.행에
「마크명」과「코멘트」를 입력하고 , 하부의 리스트에 각종 파라미터를 설정합니다.
1
[ 마크 ] 버튼을 눌러서 , 마크화면을 표시합니다 .
마크 화면
21 3
5
47
68534-N7-00
2
「마크명」을 입력합니다 .
마크별로 구별이 되는 이름을 19 자 내외의 영숫자로 입력합니다 . 스페이스는 사용할 수 없습니다 .
3
「코멘트」를 입력합니다 .
필요에 따라 코멘트를 입력합니다 . ( 입력하지 않아도 상관없습니다 .)
4
파라미터를 설정합니다 .
「기본」 「형상」 「인식」탭을 선택하면서 , 화면의 우측하단에 표시되는 리스트에 파라미터를 설정하여
주십시오 .
각 파라미터의 설정방법에 대해서는 , 후술의「6.2
〜
6.4」을 참조해 주십시오 .
참고
파라미터의 설정은, 마크 데이터베이스로부터 닮은 형상의 샘플을 복사해서, 상이한 파라미터만 변경하면 간단히 설정할 수
있습니다 .
5
마크조정을 실행합니다 .
설정한 파라미터의 확인 및 조정작업 (「마크조정」이라고 함 ) 을 합니다 . ( 본 장「5.5 마크조정을 실행
한다」를 참조하여 주십시오 .)
6
상기의 작업을 반복합니다 .
기판에 사용하는 모든 마크에 대하여 상기의 작업을 실행하여 주십시오 .
7
데이터를 저장합니다 .
버튼영역의 [ 기판저장 ] 버튼을 눌러서 데이터를 저장하여 주십시오 .
