2.3 자동 운전중의 디스펜스 테스트
자동 운전중의 프리 디스펜스 실행시에 도트인식 에러가 발생했을 경우, 다음과 같은 순서대로 디스펜스
테스트를 실행합니다. 도트 스테이션이 겸비되어 있지 않을 경우나 , 프리 디스펜스가「도트 스테이션상」으
로 되어 있지 않을 경우, 자동 운전중에 디스펜스 테스트는 실행할 수 없습니다.

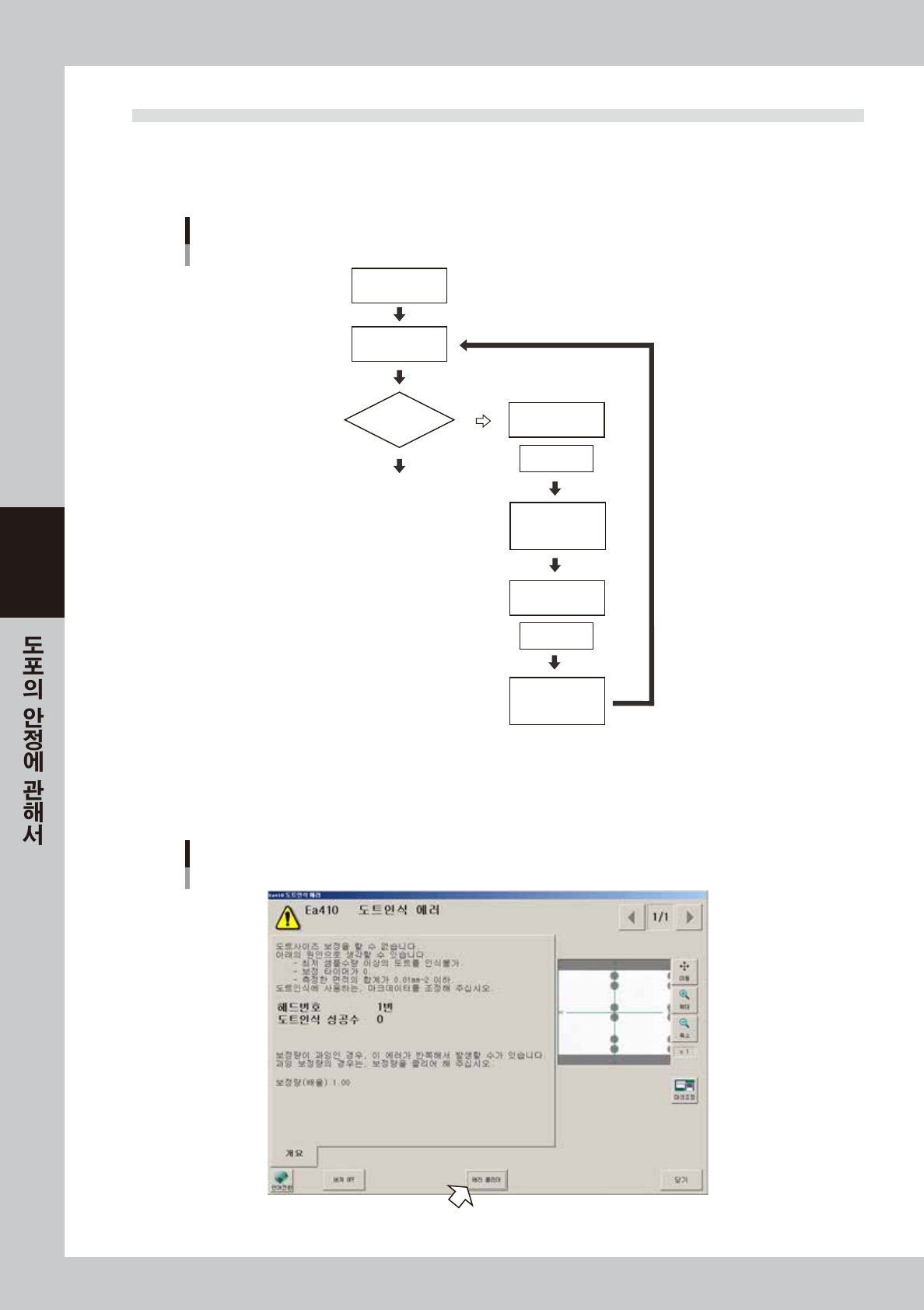

에러 발생시의 플로우 차트
프리 디스펜스
운전 시작
도트 디스펜스
디스펜스 테스트
선택 화면
(디스펜스 테스트)
선택 화면
(재시도)
에러 클리어
에어압 조정
인식 결과
인식 에러
NG
OK
67402-N7-00
1

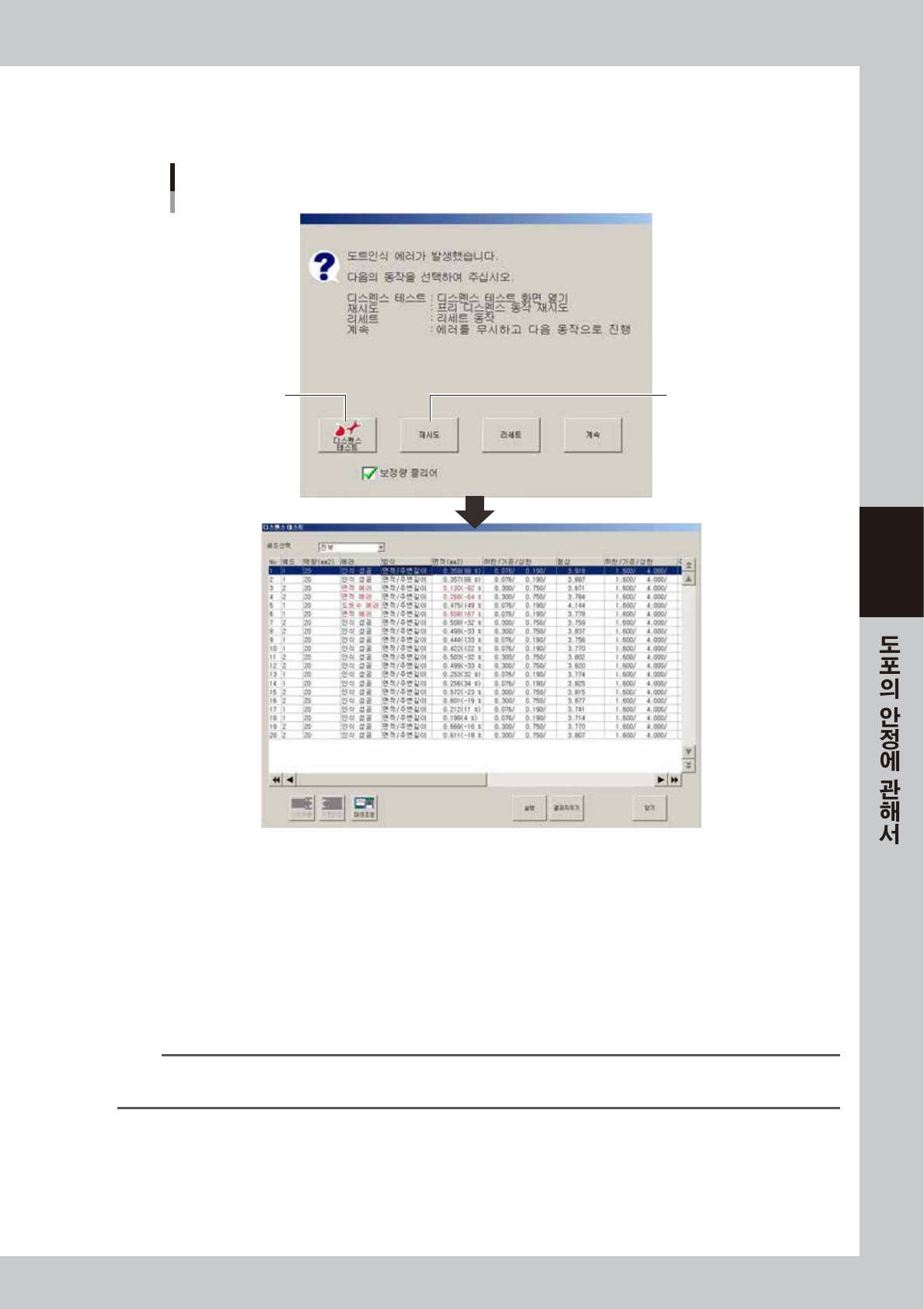

[ 에러 클리어 ] 버튼을 누릅니다 .
[ 에러 클리어 ] 버튼을 누르면 , 디스펜스 테스트의 동작선택 화면이 표시됩니다 .
도트인식 에러
68403-N7-00
4-7
4
2
[ 디스펜스 테스트 ] 버튼을 누릅니다 .
「디스펜스 테스트」화면이 표시됩니다 .
동작 선택
2
4
68404-N7-00
3
디스펜스 테스트를 실행합니다 .
디스펜스 테스트를 실행하고 , 에어압 등을 조정합니다 . 상세한 내용은 제 2 장「3.7 디스펜스 테스트의
실행」을 참조해 주십시오 . 조정이 완료되면 , [ 닫기 ] 버튼을 눌러서 이전 화면으로 되돌아 갑니다 .
4
[ 재시도 ] 버튼을 누릅니다 .
[ 재시도 ] 버튼을 눌러서 재차 프리 디스펜스를 실행합니다 .
n
요점
프리 디스펜스에 의해 보정이 된 상태에서는 , 「보정량 클리어」에 체크되어 있는지 확인한 후에 [ 재시도 ] 버튼을 눌러 주십
시오 .
4-8
4
3. 프리 디스펜스의 정보 작성
일반적으로 , 도트 디스펜스를 실행하기 전에 디스펜스 액을 안정하게 도포시키기 위해 , 예비 도포를 한 다음에
디스펜스 보정을 합니다 . 이 정보를 프리 디스펜스 정보라고 하며 , 작성 방법은 다음과 같습니다 .
3.1 디스펜스 보정 기능을 사용
디스펜스 보정기능은 , 디스펜스 도트 사이즈의 경시 변화를, 프리 디스펜스의 샘플 도트의 평균 면적에서
도트 디스펜스의 에어 토출시간을 증감시켜서 보정하는 기능입니다.
기판상에는 , 도트의 인식이 충분히 안정되었을 경우에만 사용할 수 있으므로 , 여기에서는 , 도트 스테이션
을 사용할 경우를 예로 들어서 설명합니다.
각 노즐의 설장값에 대해서는 , 다음 표를 참고해 주십시오 .
█
노즐 설정값 ( 야마하 디폴트값 )
노즐 / 도포수 노즐 내경 [mm]
기준면적 [mm
2
]
( 액량이 20 일 때 )
마크 번호 보정타입
111 (2 점 ) 0.4 0.19 11 타입 11
112 (2 점 ) 0.5 0.29 12 타입 12
113 (2 점 ) 0.9 0.95 13 타입 13
114 (1 점 ) 0.4 0.19 14 타입 14
115 (1 점 ) 0.8 0.75 15 타입 15
116 (1 점 ) 1.5 2.65 16 타입 16
11A (2 점 ) 0.4 0.19 20 타입 20
11B (1 점 ) 1.0 1.18 21 타입 21
11C (1 점 ) 1.3 1.99 22 타입 22
참고
• 도트면적에서 도트의 직경은
（도트의 면적）／3.14×2
로 구할 수 있습니다.
• 각 부품에 대한 액량은 다음 값을 참고해 주십시오 .
1608 칩 도트직경 0.6mm 정도 ( 면적 0.28 ㎟ )
2012 칩 이상 도트직경 0.8mm 정도 ( 면적 0.50 ㎟ )
SOP 도트직경 1.0m m 정도 ( 면적 0.79 ㎟ )
n
요점
기준면적은 메인으로 사용하는 액량을 기준으로 설정하므로 , 필요에 따라서 변경해 주십시오 . ( 야마하 디폴트 값 :20)
