5-73 5 7. 2 도 트 디스 펜 스 정보의 편집 디 스 펜 스 전 개 에 의 해 작 성 된 도트 디 스 펜 스 정 보 는 , 부품 정 보 에 서 「 용 액 량 」 및 「 헤 드 」 의 정 보가 입 력 되 어 , 탑 재 정 보로 부 터 그 외 의 정 보가 입 력 됩 니 다 . 본 장 「4 . 9 도트 디 스 펜 스 파 라 미 터 」 를 참조하면서 , 설정을 확인합니다 . c 주의 재 차 …
5-72
5

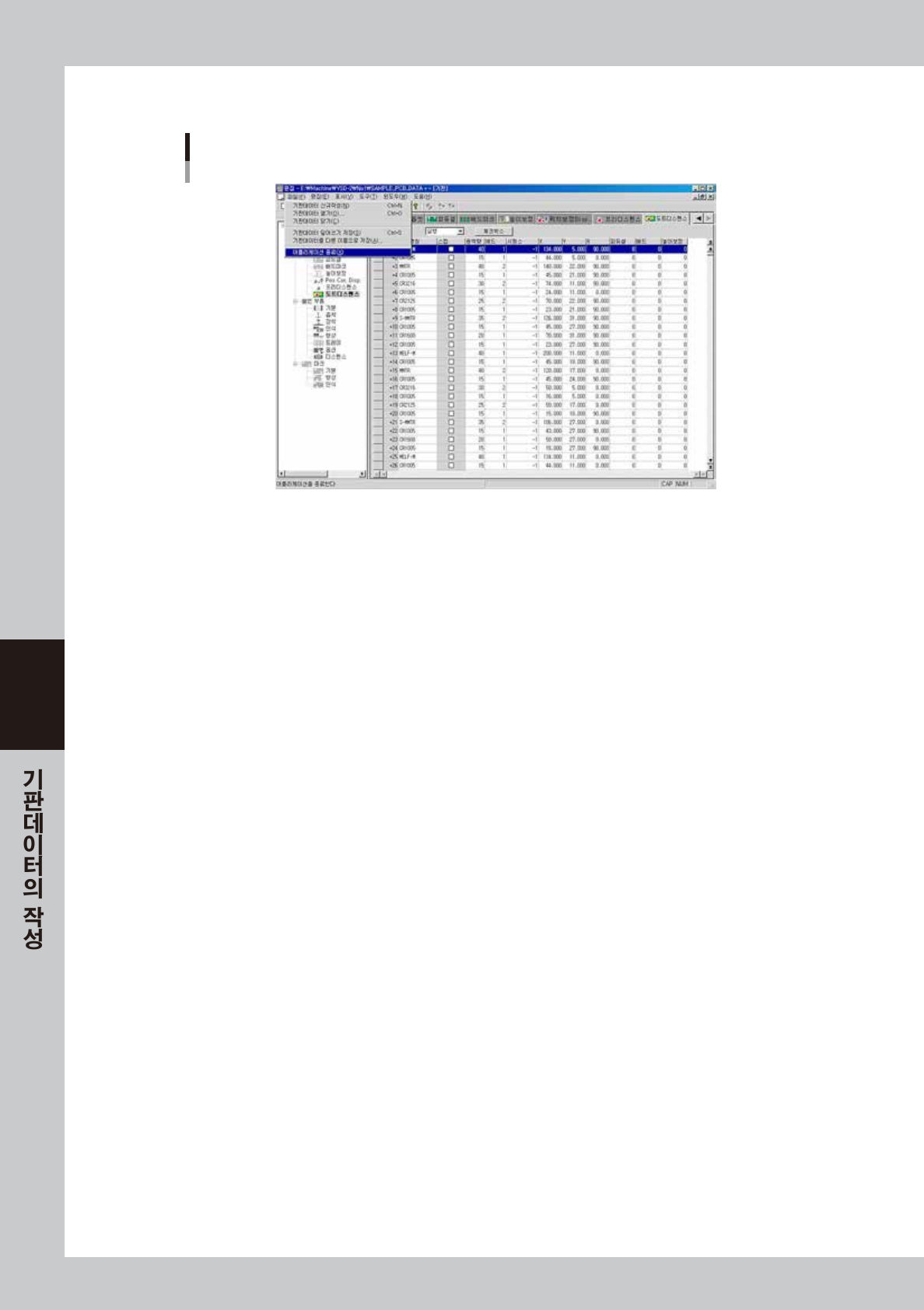

2. 「파일 (F)」메뉴로부터「어플리케이션 종료 (X)」를 선택해서 편집을 종료합니다 .
편집 종료
68551-N7- 00
5-73
5
7.2 도트 디스펜스 정보의 편집
디스펜스 전개에 의해 작성된 도트 디스펜스 정보는 , 부품정보에서「용액량」및「헤드」의 정보가 입력되어 , 탑재정
보로부터 그 외의 정보가 입력됩니다.
본 장「4.9 도트 디스펜스 파라미터
」
를
참조하면서 , 설정을 확인합니다 .
c
주의
재차 디스펜스 전개를 실행하면 , 데이터가 덮어쓰기 됩니다 .
도트 디스펜스 정보의 시퀀스에는 , 디스펜스 전개를 실행하면 자동적으로「-1」이 설정됩니다.
이것은 , 등록되어 있는 부품정보와 노즐타입에서 , 소프트웨어가 자동적으로 디스펜스 시퀀스 ( 제 4 장「6.2
디스펜스 시퀀스의 편집」을 참조 ) 를 선택한 것을 의미합니다.
같은 용액량이라도 상이한 시퀀스로 디스펜스할 필요가 있을 경우는, 각 헤드의 노즐타입에서 사용하지 않
는 시퀀스 번호의 내용을 변경하고 , 도트 디스펜스 정보에 , 해당 데이터 번호의 시퀀스를 수동으로 변경함
으로서, 그 데이터 번호만 상이한 시퀀스로 디스펜스 할 수가 있습니다.
참고
예를 들어, 기판상의 돌기부분에도 디스펜스할 필요가 있을 경우, 하강 목표위치 , 그 다음 작업 허가높이 , 상승 목표위치 등
을 변경한 디스펜스 시퀀스를 준비합니다.
5-74
5

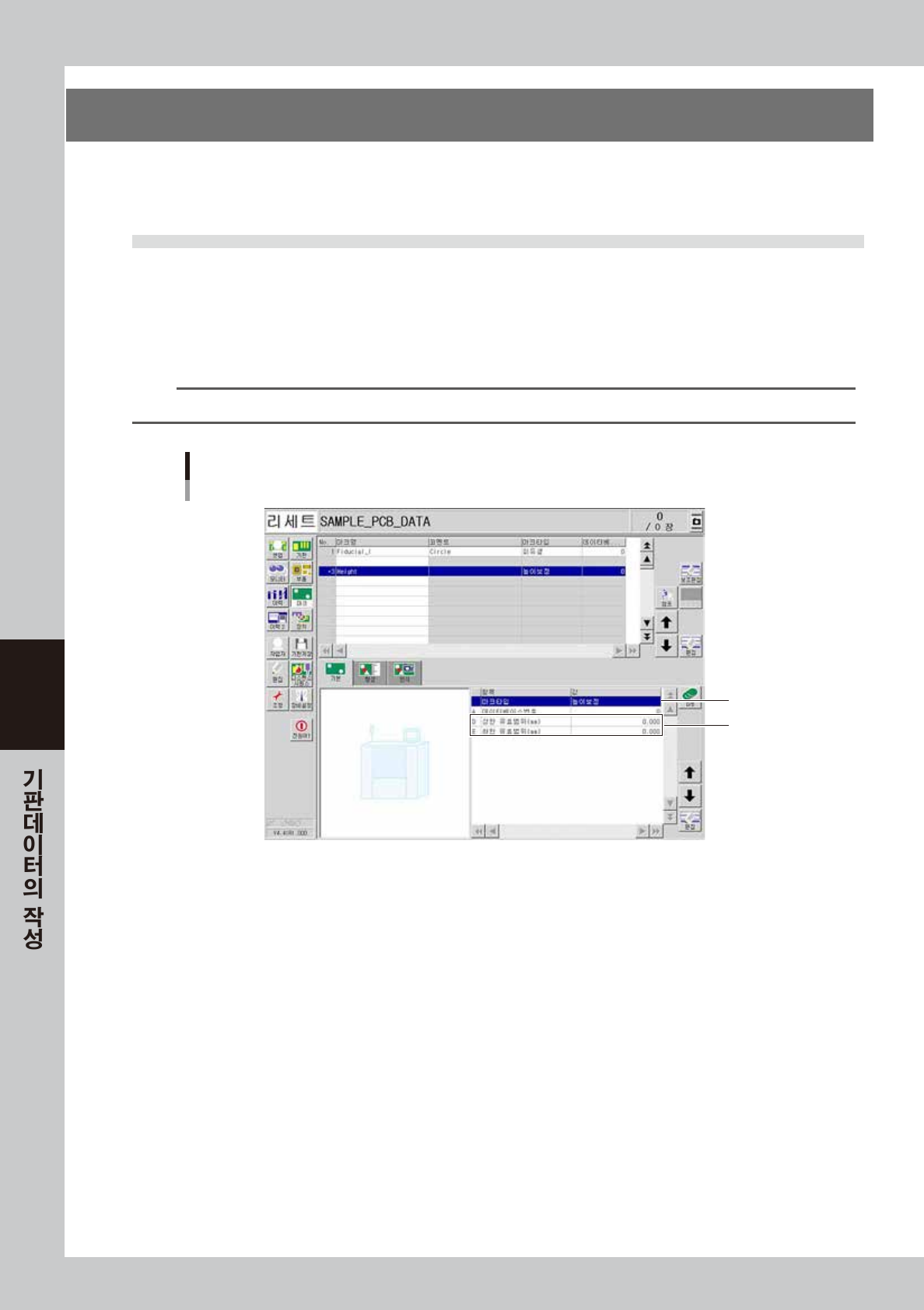

8. 높이보정 기능 ( 옵션 )
본 장비에서는 , 옵션 기능으로 레이저 변위계를 이용해서 높이보정을 할 수가 있습니다 . 보정되는 항목은 , 기판
면에 대한 도포높이 및 탑재 높이입니다 . 보통 , 터치센서를 이용한 노즐높이 보정과 같이 이용합니다 .
8.1 기판데이터의 작성방법
데이터 형식은 마크 기능의 2 점 로컬 피듀셜과 같은 형식이 됩니다. 다음과 같이 설정방법을 설명합니다.
1
마크타입을 설정합니다 .
「마크」화면에서「기본」탭을 선택하고 , 마크명을 입력한 후 마크타입을「높이보정」으로 설정해 주십시
오.
n
요점
마크 타입을「높이보정」으로 설정하면 , [ 마크조정 ] 버튼은 비활성화됩니다 .
1
2
마크
높이 보정
68552-N7-00
2
상한 유효범위 및 하한 유효범위를 설정합니다 .
상하한 유효범위는 , 측정한 결과가 어느 범위에 있으면 유효한지를 설정합니다 . ±극성은 헤드 좌표계와
같고 , 아래방향이 +, 윗방향이 - 이며 , mm 단위로 입력해 주십시오 .
