4. 조정 화면에서의 디스펜스 테스트
일반적으로 디스펜스 테스트는「셋업」화면의 [ 디스펜스 테스트 ] 버튼을 눌러서 실행하며 , 프리 디스펜스 동작
을 바탕으로 도포합니다 .
생산전이나 생산중에 에어압 조정을 할 경우는 , 제 4 장 「2 디스펜스 테스트 기능」을 참조해서 실시해 주시십시
오.
여기에서는 , 「조정」화면에서 임의의 조건을 설정해서 디스펜스 테스트를 실행하고 도트 면적을 확인하는 방법
에 대해서 설명합니다 .
c
주의
디스펜스 테스트는 생산용 기판으로는 확인할 수 없습니다 .
기판상에서 실행할 경우는 , 본 장비에 부속되어 있는 테스트 기판（KV6-M3801-10X) 을 사용해 주십시오 .
1
기판 데이터를 선택합니다 .
「셋업」화면의 [ 기판선택 ] 버튼을 누릅니다 .
2
[ 조정 ] 버튼을 누릅니다 .
[조정] 버튼
[조정] 버튼
68622-N7-00
3
장비조정 프로그램을 기동합니다 .
「Operator」를 설정하고 [OK] 버튼을 누릅니다 .
장비조정 프로그램
인증
68623-N7-00
6-22
6
4

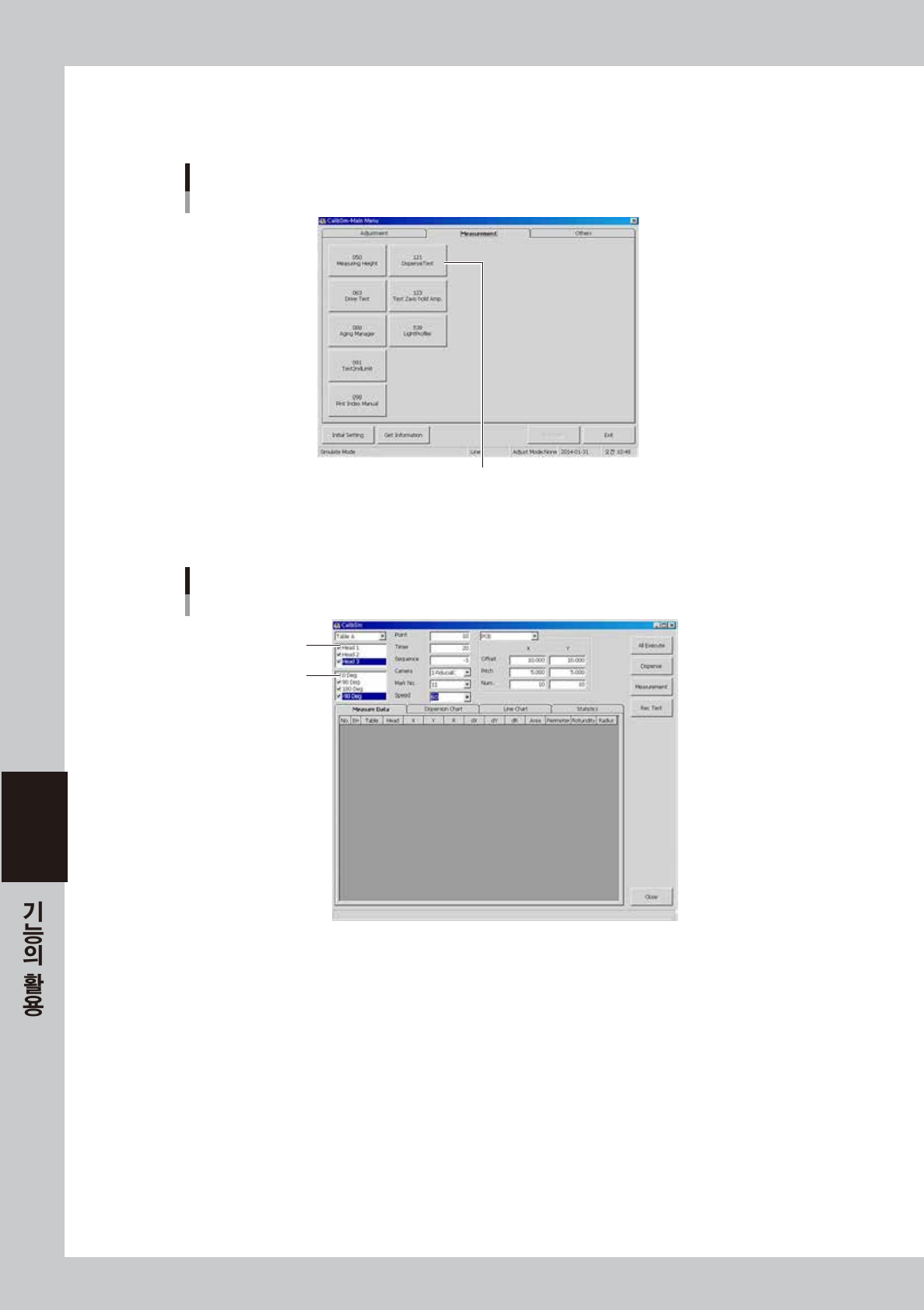

메인화면이 표시됩니다 .
[
Dispense Test
] 버튼을 누릅니다 .
장비조정 프로그램
메인 화면
[Dispense Test] 버튼
68624-N7-00
5
디스펜스의 실행항목을 설정합니다 .
디스펜스 테스트 실행 화면
헤드
각도
68625-N7-00
• Head
디스펜스 테스트를 실행할 헤드를 선택합니다 .
• Deg
측정각도를 설정합니다 .
• Point
1 헤드 1 각도로 디스펜스를 실행하는 점수
• Timer
디스펜스할 용액량을 설정합니다 .
• Sequence
-1 로 설정되어 있으면 , 자동적으로 헤드에 설정되어 있는 노즐번호와 용액량으로 시퀀스가 지정됩니다 .
• Camera
피듀셜 카메라를 의미합니다 . 변경은 할 수 없습니다 .
6-23
6
• Mark No.
디스펜스 도트를 마크로서 인식할 때의 마크 번호를 선택합니다 .
기판 데이터에 등록되어 있는 마크중에서 사용하는 마크 번호를 선택합니다 .
• Speed
도트 디스펜스를 사용하는 속도를 설정합니다 .
█

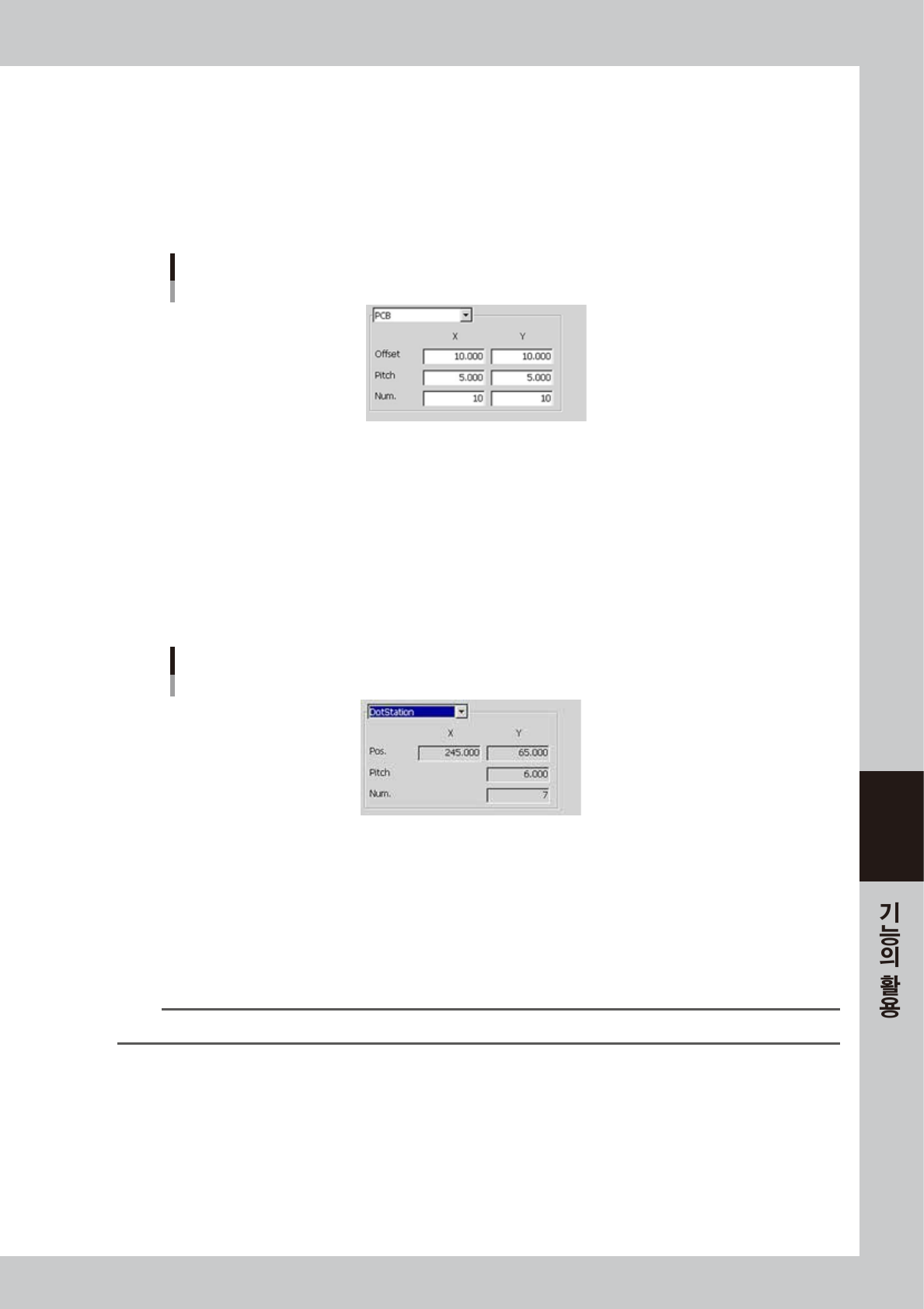

기판면 (PCB) 상의 도포
기판면상의 도포
68626-N7-00
• Offset
기판외형 기준에서의 옵셋값입니다 .
• Pitch
디스펜스할 간격을 설정합니다 .
• Num.
도포할 때의 XY 방향의 최대 개수입니다 .
█
도트 스테이션상의 도포
도트 스테이션상의 도포
68627-N7-00
Pos.
도트의 기준위치를 나타냅니다 . 도트 스테이션상에 도포할 때의 첫째점의 좌표입니다 .
• Pitch
도포간의 피치로 , 도트 메트릭스 피치를 표시합니다 .
• Num.
도트 메트릭스의 개수를 표시합니다 . 도트 스테이션 1 열의 도포 개수입니다 .
n
요점
도트 스테이션상에 도포할 경우, 상기의 항목은 설정할 필요가 없습니다.
