2-21
2

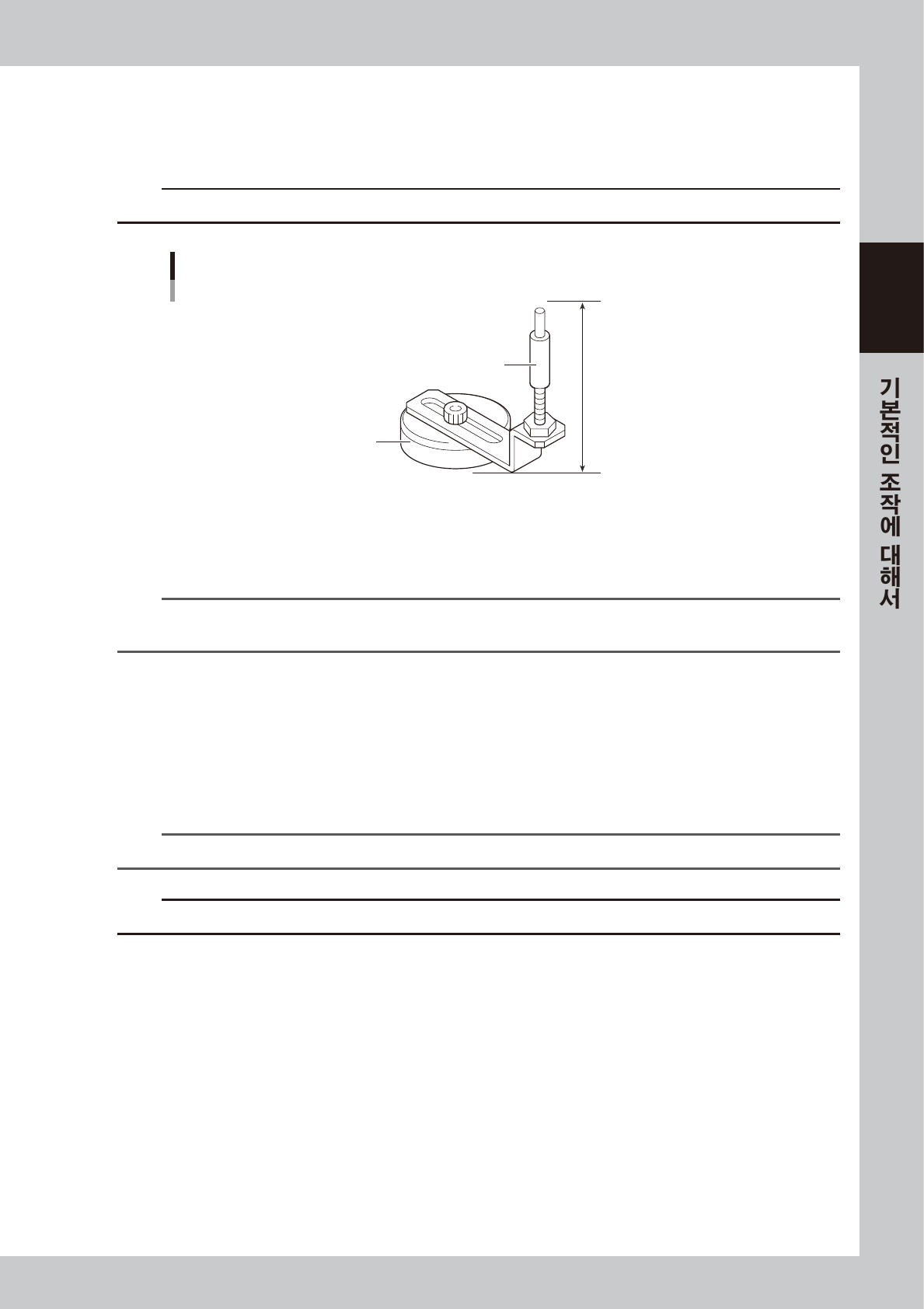

3.3.4 푸쉬업 핀의 배치
푸쉬업 핀은 기판밑이 휘는 것을 교정하는 역할을 합니다. 푸쉬업 플레이트의 상면에 자석 스텐드로 고정
해서 사용합니다.
c
주의
자석 바닥면에서부터 핀 샤프트의 선단까지의 높이는 , 76mm 로 세팅되어 있으므로 변경하지 마십시오 .
76mm
서포트 핀
푸쉬업 핀
자석 스텐드
67208-N7-00
1
푸쉬업 플레이트를 상승시킵니다 .
안전을 확인하고「컨베이어」탭 화면의 [ 푸쉬업 ] 버튼을 누릅니다 . 기판두께를 입력하는 대화창이 표시
되므로 , 기판의 두께를 확인하고 [OK] 버튼을 누릅니다 .
참고
기판 데이터가 로딩되어 있을 경우는 ,「두께」란에 로딩한 기판데이터의 기판 두께가 표시되어 있습니다.
기판이 로딩되어 있지 않을 경우는 , 기판 두께를 입력해 주십시오 .
e
2
장비를 비상정지 상태로 합니다 .
이미 비상정지 상태로 되어 있을 경우는 , 다음 스탭을 진행해 주십시오 .
3
푸쉬업 플레이트상에 , 푸쉬업 핀을 세팅합니다 .
푸쉬업 핀은 자석으로 푸쉬업 플레이트상에 고정됩니다 . 기판의 모양이나 사이즈에 따라 , 기판의 단을
비롯해 기판전체가 균일하게 지탱되도록 배치하시기 바랍니다 .
n
요점
기판을 균일하게 지탱시키기 위해서 , 가능한한 푸쉬업 핀을 많이 세팅해 주십시오 .
c
주의
푸쉬업 플레이트가 상승했을 때 , 푸쉬업 핀이 컨베이어 레일이나 다른 부품에 간섭받지 않는 위치에 세팅해 주십시오 .
4
비상정지 상태를 해제합니다 .
커버를 닫고 , 비상정지를 해제한 후에「READY」버튼을 눌러 주십시오 .
5
기판을 컨베이어상에 세팅합니다 .
1. 「컨베이어」탭 화면의 [ 푸쉬업 ] 버튼을 눌러서 플레이트를 하강시킵니다 .
e
2. 메인 스톱퍼가 하강되어 있을 경우는 ,「컨베이어」탭 화면의 [ 메인 스톱퍼 ] 버튼을 눌러서
메인 스톱퍼를 올리고 , 비상정지 버튼을 누릅니다 .
3. 커버를 열고 , 기판을 메인 스톱퍼에 닿게 해서 컨베이어상에서 세팅해 주십시오 .
6
비상정지 상태를 해제합니다 .
커버를 닫고 , 비상정지를 해제한 후에「READY」버튼을 눌러 주십시오 .
2-22
2
7
푸쉬업 플레이트를 상승시킵니다 .
안전을 확인하고 ,「컨베이어」탭 화면의 [ 푸쉬업 ] 버튼을 누릅니다 . 기판두께를 입력하는 박스가 표시
되므로 기판두께를 확인한 후 , [OK] 버튼을 누릅니다 . 푸쉬업 플레이트가 상승합니다 .
e
8
기판이 균일하게 지탱되어 있는 것을 확인합니다 .
비상정지 버튼을 누르고 나서 , 기판을 가볍게 두드리거나 측면에서 기판이 휘어있지 않은지 체크합니다 .
기판이 휘어지지 않고 균일하게 지탱되면 적당합니다 . 이 때 , 푸쉬업 핀의 선단이 기판의 바닥면에 닿지
않거나 , 기판을 너무 들어 올린 상태가 되면 , 푸쉬업 플레이트의 높이조정이 필요합니다 .
9
기판의 고정상태를 확인합니다 .
1. 커버를 닫고 , 비상정지를 해제한 후에「READY」버튼을 눌러 주십시오 .
2. 「컨베이어」탭 화면의 [ 기판 클램프 ] 버튼을 눌러서 기판을 고정합니다 . 커버를 열고 , 기판을 가볍
게 두드리거나 , 옆에서 봤을 때의 기판의 휘어짐 등을 체크해 주십시오 . 기판의 휘어짐이 없이 균일
일하게 지탱되어 있으면 적당합니다 .
c
주의
비상정지 상태라도 기판 클램프는 동작합니다 . [ 기판 클램프 ] 버튼을 눌러서 수동으로 조작할 경우는 , 커버를 닫고 손이 끼이지
않도록 주의해 주십시오 .
0
기판을 분리합니다 .
1. 커버를 닫고 , 비상정지를 해제한 후에「READY」버튼을 눌러 주십시오 .
e
2. 오퍼레이션 패널의「RESET」버튼을 눌러서 , 기판고정을 해제합니다 .
3. 비상정지 버튼을 누르고 , 커버를 열어서 기판을 제거해 주십시오 .
q
비상정지 상태를 해제합니다 .
커버를 닫고 , 비상정지를 해제한 후에「READY」버튼을 눌러 주십시오 .
참고
기판의 종류별로 푸쉬업 핀의 위치를 나타내는 화살표 ( 스티커 , 매직등 ) 를 푸쉬업 플레이트에 부착해 두면 편리합니다.
2-23
2

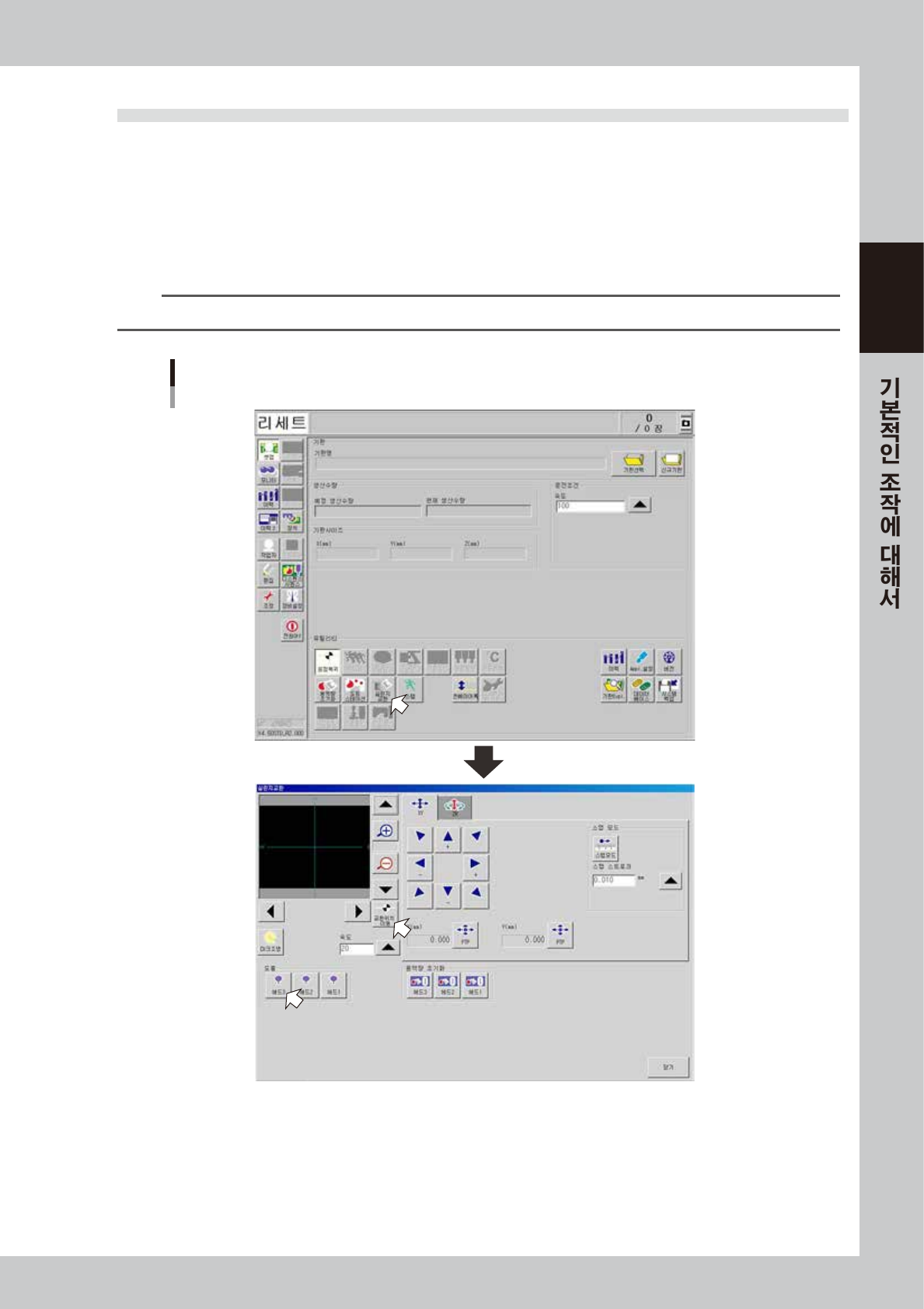

3.4 헤드부의 셋업
헤드부의 셋업과 도포상태를 확인합니다.
1
「셋업」화면의 [ 실린지 교환 ] 버튼을 누릅니다 .
「실린지 교환」화면이 표시됩니다 .
2
헤드를 이동시킵니다 .
[ 교환위치 이동 ] 버튼을 눌러서 헤드를 이동시킵니다 .
참고
비상정지 상태에서 손으로 헤드를 이동시킬 수도 있습니다 .
「실린지 교환」화면
68205-N7-00
3
노즐타입을 확인합니다 .
생산에 사용할 노즐을 확인해 주십시오 .
e
4
커버를 오픈합니다 .
오퍼레이션 패널의 비상정지 버튼을 눌러서 , 서보를 정지시키고 커버를 열어 주십시오 .
