3. 헤드부
헤드부는 장비의 XY 축상에 탑재되어 있으며 , 접착제의 도포를 실행합니다 . 다음과 같이 헤드부의 구성과 노즐
의 종류에 대해서 설명합니다 .
3.1 도포 헤드
YSD 의 헤드는 , 표준의 2 헤드 타입과 옵션인 3 헤드 타입이 있습니다.
헤드 외관
잔량검지(옵션)
레이저 변위계(옵션)
토출 밸브
헤드 이동용 핸들
노즐 록 너트
노즐
조인트
실린지 어댑터
어댑터 홀더
실린지
67104 -N7-10
█
레이저 변위계 ( 옵션 )
비접촉 도포 ( 옵션 ) 를 선택했을 때 , 기판의 높이 측정에 사용합니다 .
c
주의
기판의 종류에 따라 , 측정값이 안정되지 않을 경우가 있으므로 , 사전에 대리점 또는 폐사에 확인해 주시길 바랍니다 .
상세한 내용은 , 사양서를 참조해 주십시오 .
1-7
1
3.2 노즐 종류
YSD 의 표준 노즐은 다음과 같습니다. 용도에 맞춰서 선택해 주십시오 .
3.2.1 2 점 도포용 노즐
2점 도포용 노즐
스톱퍼 피치 (C)
노즐 홀 피치 (B)
노즐 홀 사이즈 (A)
스톱퍼 직경 (φ0.8)
67105-N7-00
노즐타입 / 명칭 외관
치수
대응 부품예 / 비고
A ( φ ) B (mm) C (mm)
Ty p e 111
Nozzle 2 SHOT 1608
0.4 0.9 2.4 1608, 2125 사이즈
Ty p e 11A
Nozzle 2 SHOT 1608
(P0.8)
0.4 0.8 2.4 1608 사이즈
Ty p e 112
Nozzle 2 SHOT 2125
0.5 1.3 2.4 2012 사이즈
Ty p e 113
Nozzle 2 SHOT LARGE
0.9 1.8 3.2 S OP/QFP
Type LBA
Nozzle LBA (1608 A.P.)
0.4 0.9 -
더블 플로우 공정의 칩 접착
✽
( 크림 솔더용 )
사용상은 Type111 과 동일
Type LCA
Nozzle LCA (2012 A.P.)
0.4 1.2 -
더블 플로우 공정의 칩 접착
✽
( 크림 솔더용 )
사용상은 Type112 와 동일
✽
센터 스톱퍼 타입이므로 , 인쇄한 솔더와 간섭하지 않습니다 . 인쇄한 기판에 디스펜스를 실행할 경우에 사용합니다 .
1-8
1

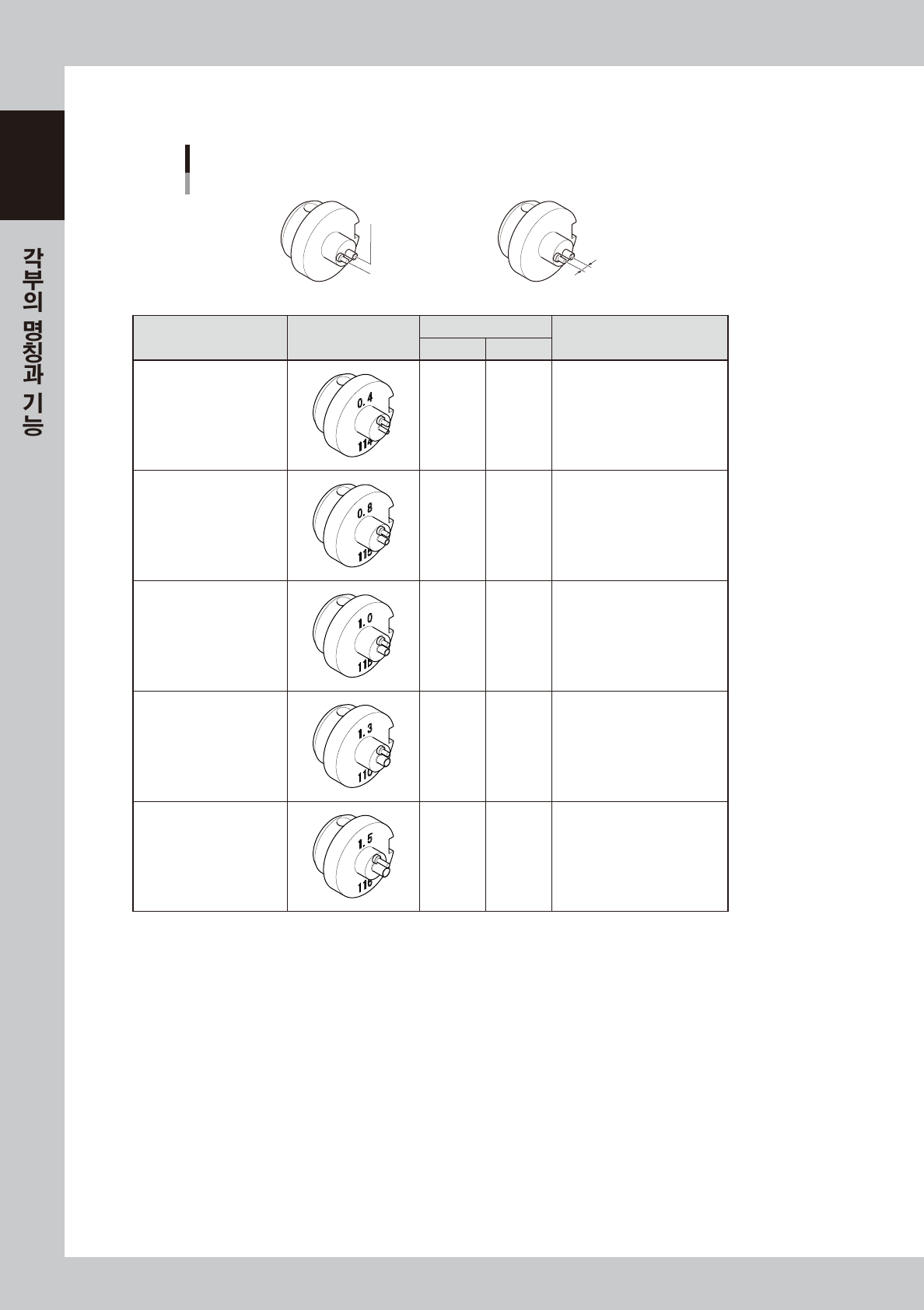

3.2.2 1 점 도표용 노즐
1점 도포용 노즐
노즐 홀과 스톱퍼간의 거리 (D)
노즐 홀 사이즈 (A)
스톱퍼 직경 (φ0.8)
67106 -N7-00
노즐타입 / 명칭 외관
치수
대응 부품예
A ( φ ) D (mm)
Ty p e 114
Nozzle 1 SHOTø0.4
0.4 1.6 1608 사이즈
Ty p e 115
Nozzle 1 SHOT 1608
(P0.8)
0.8 1.6 SOP/QFP
Ty p e 11B
Nozzle 1 SHOT 2125
1.0 1.6 SOP/QFP
Ty p e 11C
Nozzle 1 SHOT LARGE
1.3 1.8 대형부품
Ty p e 116
Nozzle 1 SHOT LARGE
1.5 1.8 QFP/P LCC
