2-48
2
4
용액이 있는 상태에서의 센서 레벨을 조정합니다 .
1. 도포액이 충분히 들어 있는 실린지를 헤드부에 세팅합니다 .
c
주의
실린지에 큰 스티커 등이 부착되어 있을 경우에는 , 스티커를 실린지 선단에서 반정도까지 벗겨서 세팅해 주십시오 .
스티커가 부착되어 있는 채로 세팅하면 , 용액소진 검지 센서가 잔량을 검지할 수가 없습니다 .
2. 센서 광축을 실린지에 대이게 확인합니다 .
실린지를 세팅한 홀더에 개구부가 4 개 있습니다 . R 축을 돌려서 , 각각의 개구부에서 제일 낮은 위치
에 센서가 향하도록 해 주십시오 .
3. 앰프부의「SET」버튼을 눌러서 , 튜닝 표시램프의 점등을 확인합니다 .
5

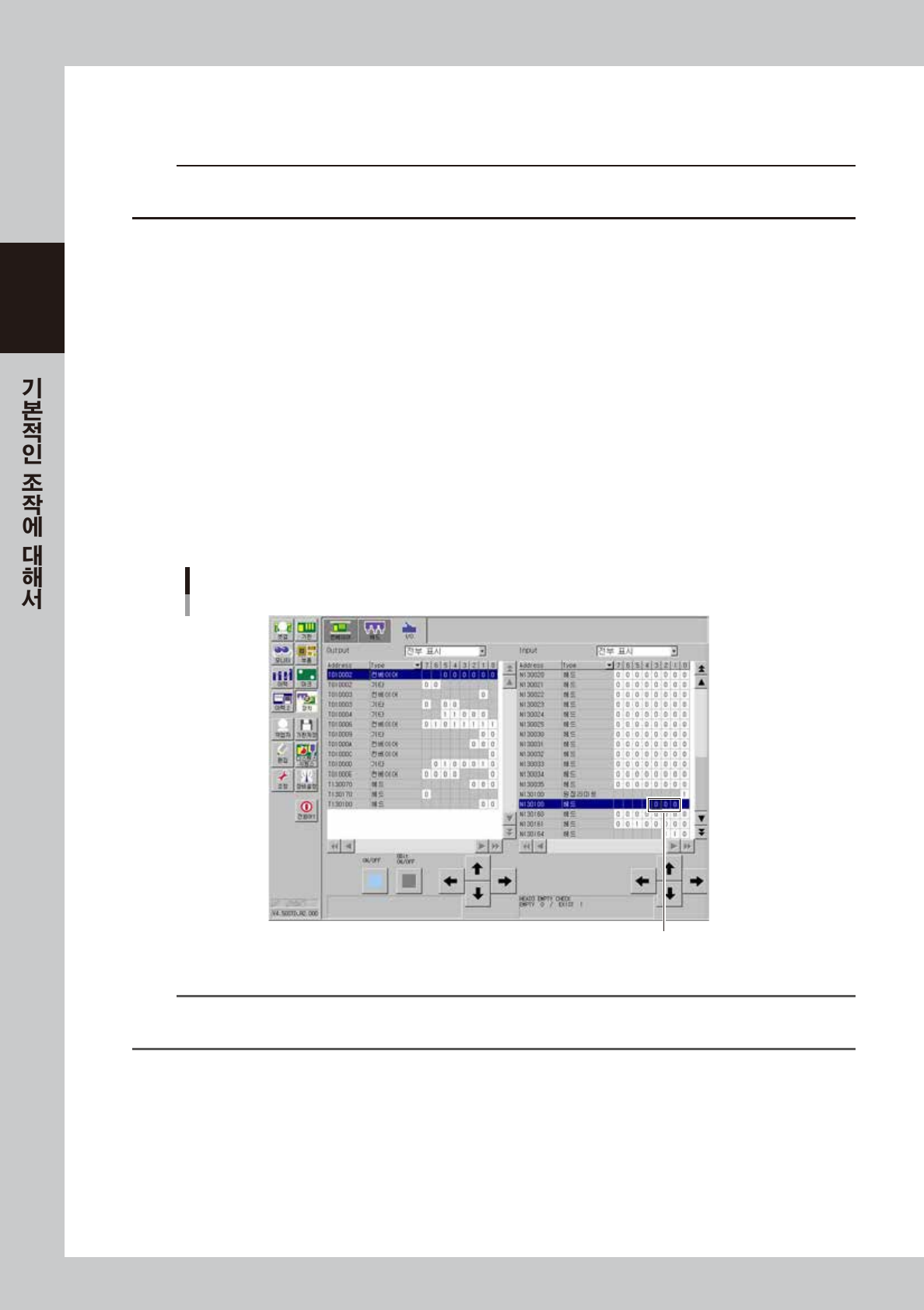

센서의 ON/OFF 를 확인합니다 .
1. [ 장치 ]-「I/O」탭을 선택합니다 .
2. 사용 종료한 실린지의 피스톤 부분을 센서 광축상에서 상하로 움직였을 때 , 입출력 모니터의 표시가
다음과 같이 전환되는 것을 확인해 주십시오 .
헤드 1 :N1301001
헤드 2 :N1301002
헤드 3 :N1301003
검출시 ( 도포액이 있는 상태 ) :1
미검출시 ( 도포액이 없는 상태 ) :0
센서 ON/OFF 확인
여기를 확인
68237-N7-00
n
요점
• 잔량검지 센서를 사용할 경우는, 도트 스테이션의 최대 액량을「0」으로 합니다 .
• 「L_ON」쪽의 설정으로 잔랑검지가 잘 안될 경우는 , 제 3 장「4.1 잔량검지 각도지정 기능」을 참조해 주십시오 .
2-49
2

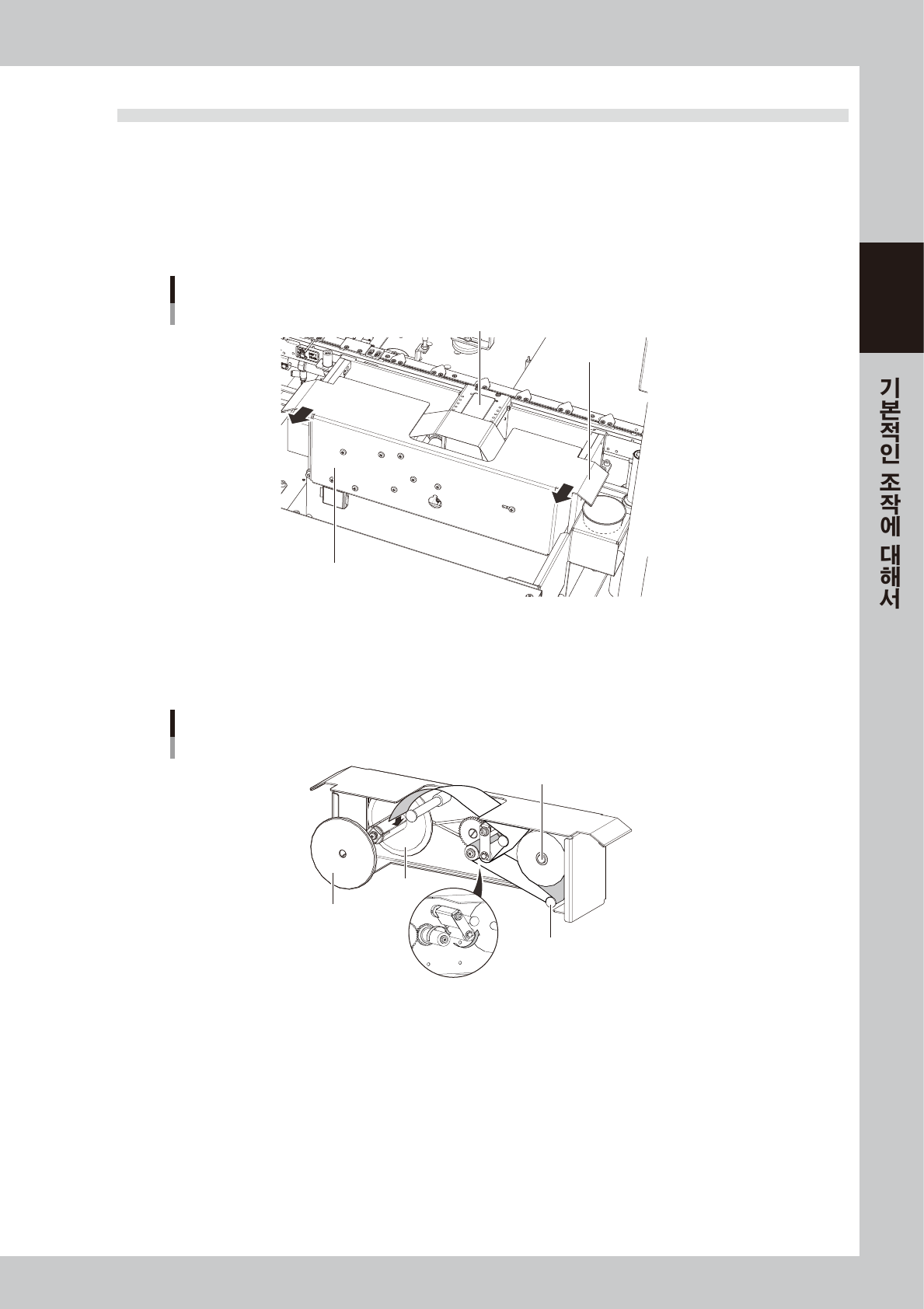

4.2 도트 스테이션의 페이퍼 교환
█
페이퍼의 교환방법
도트 스테이션의 페이퍼 교환 방법을 다음과 같이 설명합니다 .
1
페이퍼 교환부를 분리합니다 .
핸들부를 잡고 페이퍼 교환부를 앞쪽으로 당겨서 탈착해 주십시오 .
페이퍼 교환부의 분리
페이퍼 교환부
핸들부
디퓨져(Diffuser)
67215-N7-00
2
릴 1 을 분리합니다 .
감아올리는 쪽의 릴 1 을 분리해 주십시오 .
페이퍼의 세팅 경로
페이퍼 가이드
릴1
롤러부
장착측 샤프트
릴2
67216 -N7- 00
3
사용종료 페이퍼를 릴 2 로부터 빼냅니다 .
페이퍼가 잘 빠지지 않을 경우는 , 커터 등으로 잘라서 빼 주십시오 .
4
새로운 페이퍼를 장착합니다 .
새로운 페이퍼를 장착측 샤프트에 상기의 그림과 같이 샤프트에 끼웁니다 .
2-50
2
5
페이퍼를 페이퍼 가이드에 세팅합니다 .
페이퍼를 Step2 의 그림과 같은 경로로 세팅해 주십시오 .
n
요점
롤러 부분에 페이퍼를 끼울 때에는, 롤러를 급지 릴 쪽으로 밀면서 실시합니다.

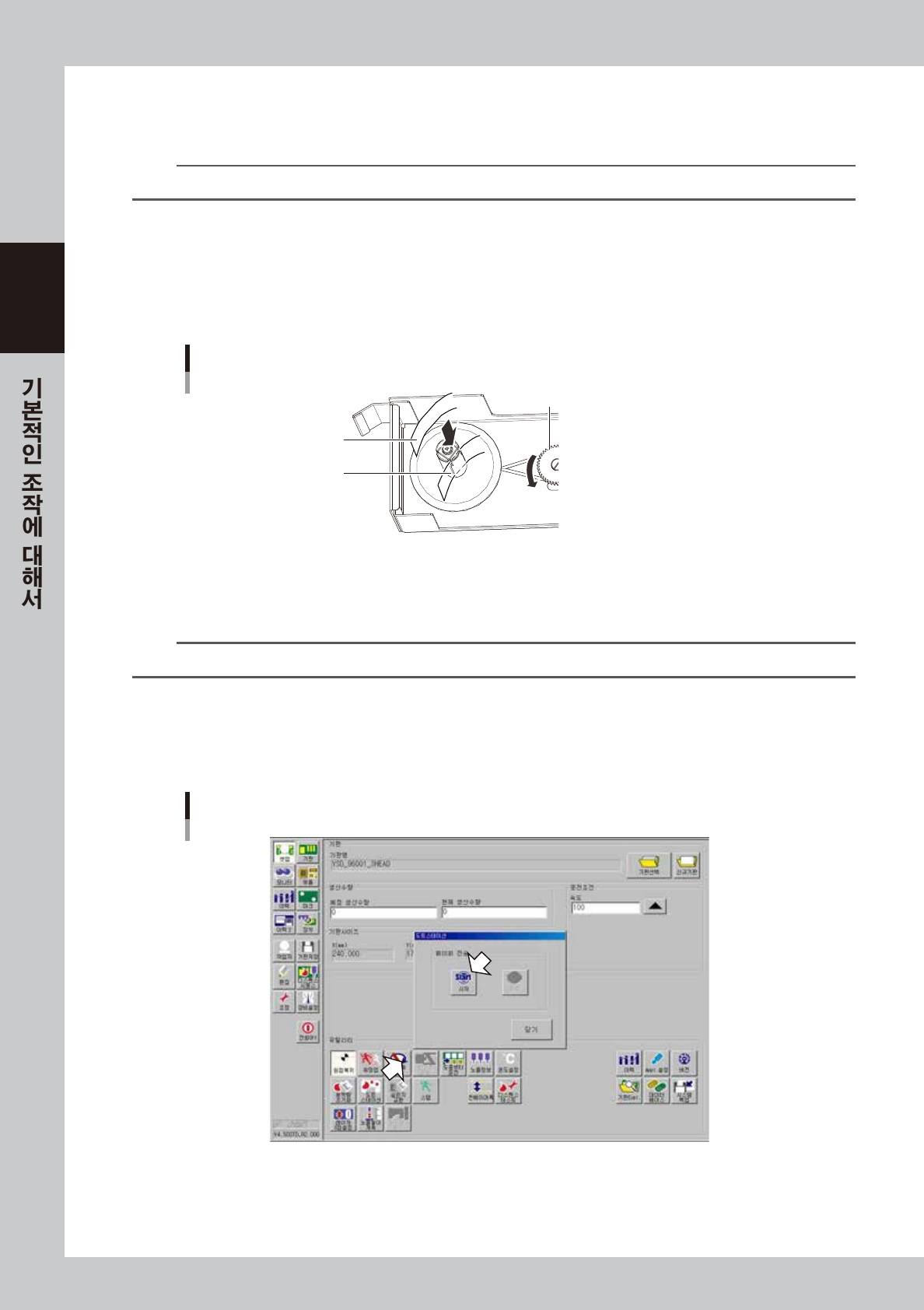

6
페이퍼 선단을 끼웁니다 .
1. 페이퍼의 선단부를 릴 2 의 절취부에 끼웁니다 .
2. 릴 구동용 벨트가 걸려있는 기어를 시계반대 방향으로 2~3 번 회전시킵니다 .
3. 릴 1 을 장착합니다 .
페이퍼 끼우기
페이퍼
절취부
기어
67217-N7-00
7
페이퍼 교환부를 장착합니다 .
페이퍼 교환부를 원상태로 장착해 주십시오 .
n
요점
디퓨져 부분이 더러워져 있을 경우는 , 닦기용 와이퍼로 깨끗히 닦아 주십시오 .
8
수동조작으로 페이퍼를 전송합니다 .
「셋업」화면의 [ 도트 스테이션 ] 버튼을 누르고 [ 시작 ] 버튼을 눌러서 페이퍼를 늘어짐 없이 전송합니다 .
페이퍼가 팽팽하게 전송되면 , [ 정지 ] 버튼을 누르고 , [ 닫기 ] 버튼을 눌러서 화면을 닫아 주십시오 .
도트 스테이션의 페이퍼 전송
68238-N7-00
