5-1 1 5 3 . 셋업정 보 의 작성 사용하는 노즐정 보와 온 도설정 방 법 에 대 해서 설 명합니 다 . 3 . 1 노 즐 정보 「 셋 업 」 화 면 의 「 노 즐 정 보 」 버 튼 을 누 르고 , 「 노 즐 정 보 」 화 면 에 서 노 즐 타 입 과 보 정 타 입 을 설 정 합 니 다 . 노즐정보 3 헤드타입 옵션 68 50 6 - N7- 0 0 노즐 타입 사용할 노 즐 타입을 드롭다…
5-10
5
4
복사할 데이터를 선택합니다 .
기판데이터 , 부품데이터 , 마크데이터 중에서 복사할 데이터의 버튼을 눌러서 선택하여 주십시오 .

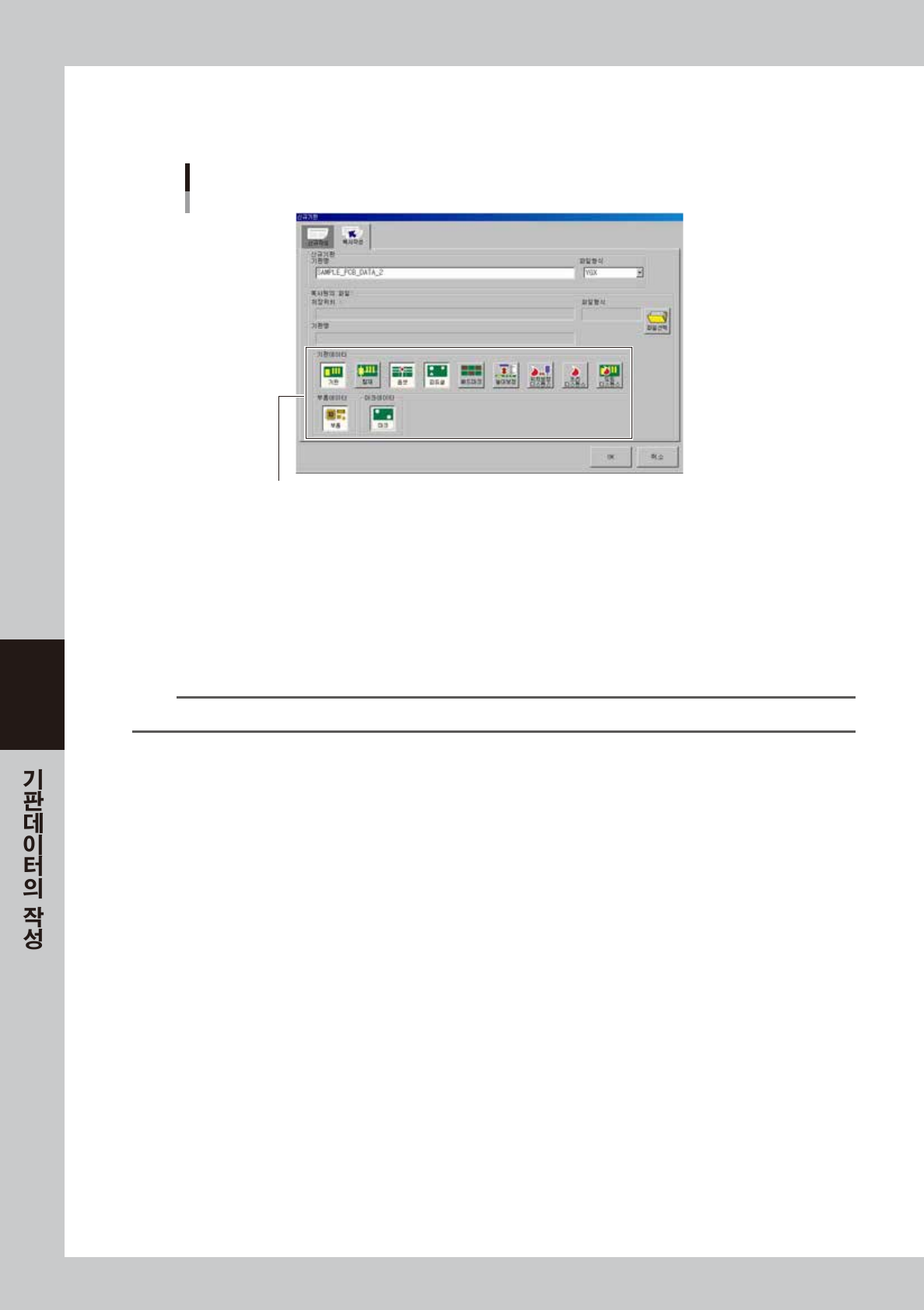

복사할 데이터의 선택
복사할 데이터를 선택
68505-N7-00
5
[OK] 버튼을 누르고 복사를 시작합니다 .
복사가 완료되면「셋업」화면으로 돌아갑니다 .
6
기판데이터를 저장합니다 .
1. 버튼영역의 [ 기판저장 ] 버튼을 누릅니다 . 「기판저장」대화창이 표시됩니다 .
2. 저장위치 , 파일형식 , 기판파일명을 확인한 후 , [ 저장 ] 버튼을 누릅니다 .
n
요점
파일형식이「VIOS」인 경우는「No.1」폴더에 저장할 필요가 있습니다.
5-11
5
3. 셋업정보의 작성
사용하는 노즐정보와 온도설정 방법에 대해서 설명합니다 .

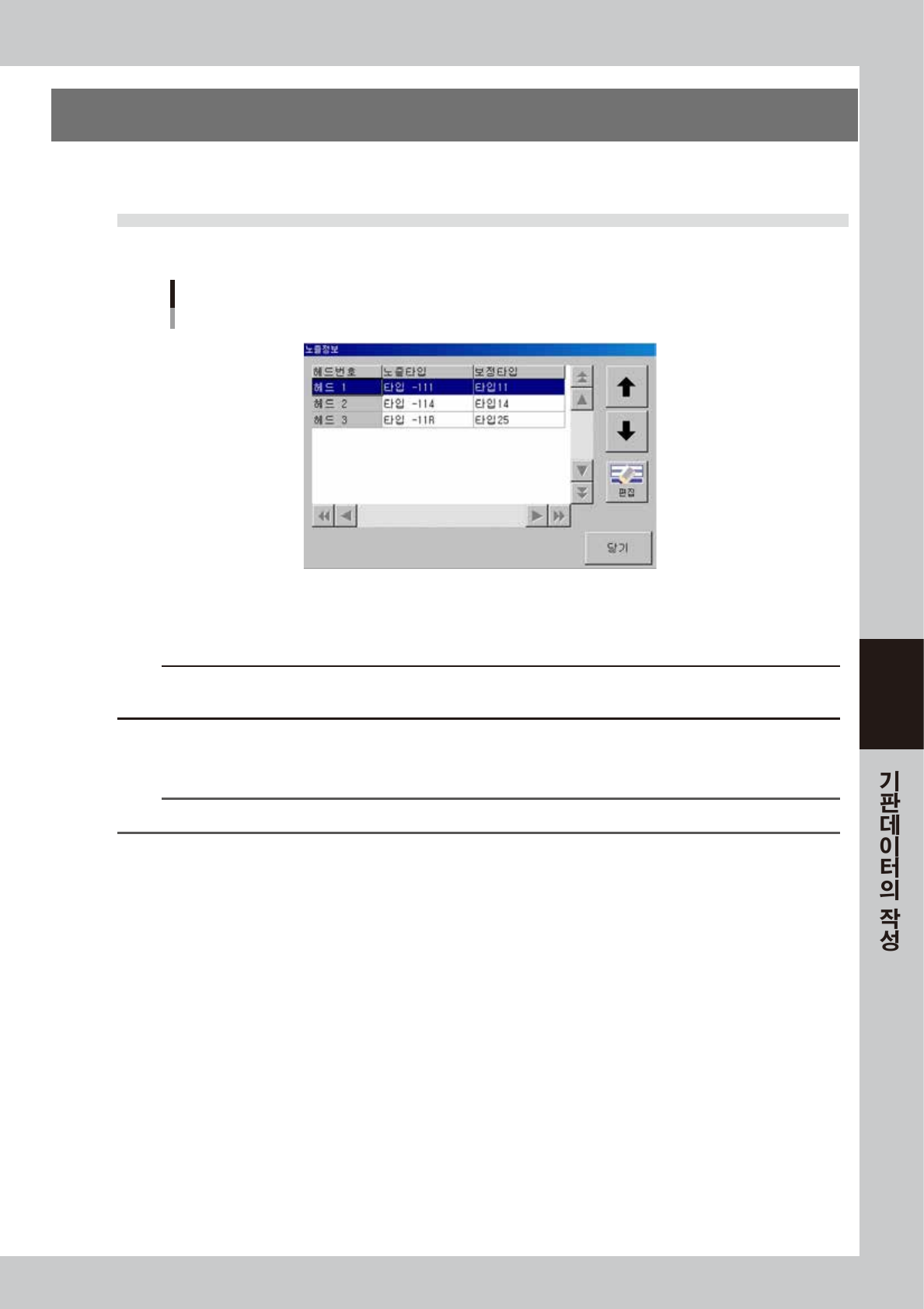

3.1 노즐 정보
「셋업」화면의「노즐정보」버튼을 누르고 ,「노즐정보」화면에서 노즐타입과 보정타입을 설정합니다.
노즐정보
3 헤드타입 옵션
68506-N7- 0 0
노즐 타입
사용할 노즐 타입을 드롭다운 리스트에서 선택합니다 .
c
주의
[ 장비설정 ]-「헤드옵셋」에 특정의 노즐타입이 설정되어 있으면 , 헤드옵셋의 설정이 우선시되어서 , 노즐 타입을 변경할 수 없
게됩니다 .「헤드옵셋」-「노즐타입」을「미설정」으로 설정하면 , 각 기판정보마다 노즐 타입을 설택할 수가 있습니다 .
보정타입
디스펜스 보정을 사용할 경우에 설정합니다 . 보정할 타입을 드롭다운 리스트에서 선택합니다 .
n
요점
노즐의 설정값은 제 4 장「3.1 디스펜스 보정 기능을 사용 ( █ 노즐 설정값 )」을 참조해 주십시오 .
5-12
5
3.2 온도 설정
「셋업」화면의 [온도설정 ] 버튼을 누르고 ,「온도설정」화면에서 사용할 본드에 맞춰서 온도를 설정해 주십
시오 .
온도설정
3 헤드타입 (옵션)
68507-N7- 0 0
사용 / 미사용
온도설정을 사용할 경우는 , 체크란에 체크해 주십시오 .
목표온도
설정할 온도를 입력합니다 .( 설정가능 범위 : 바깥온도 이상 ~50℃ )
