제 4 장 도 포 의 안 정 에 관 해 서 목차 1 . 도 포 의 안 정 4 - 1 2. 디스펜스 테스 트 기 능 4 - 2 2. 1 개요 4 - 2 2.2 디스펜 스 테 스 트의 항목 설 명 4- 3 2.3 자 동 운 전 중의 디스펜 스 테 스 트 4-6 3. 프리 디스펜스 의 정보 작성 4 -8 3. 1 디스펜 스 보정 기능 을 사용 4-8 3. 1 . 1 각 파라미 터 의 설 정 4 -…
3-14
3

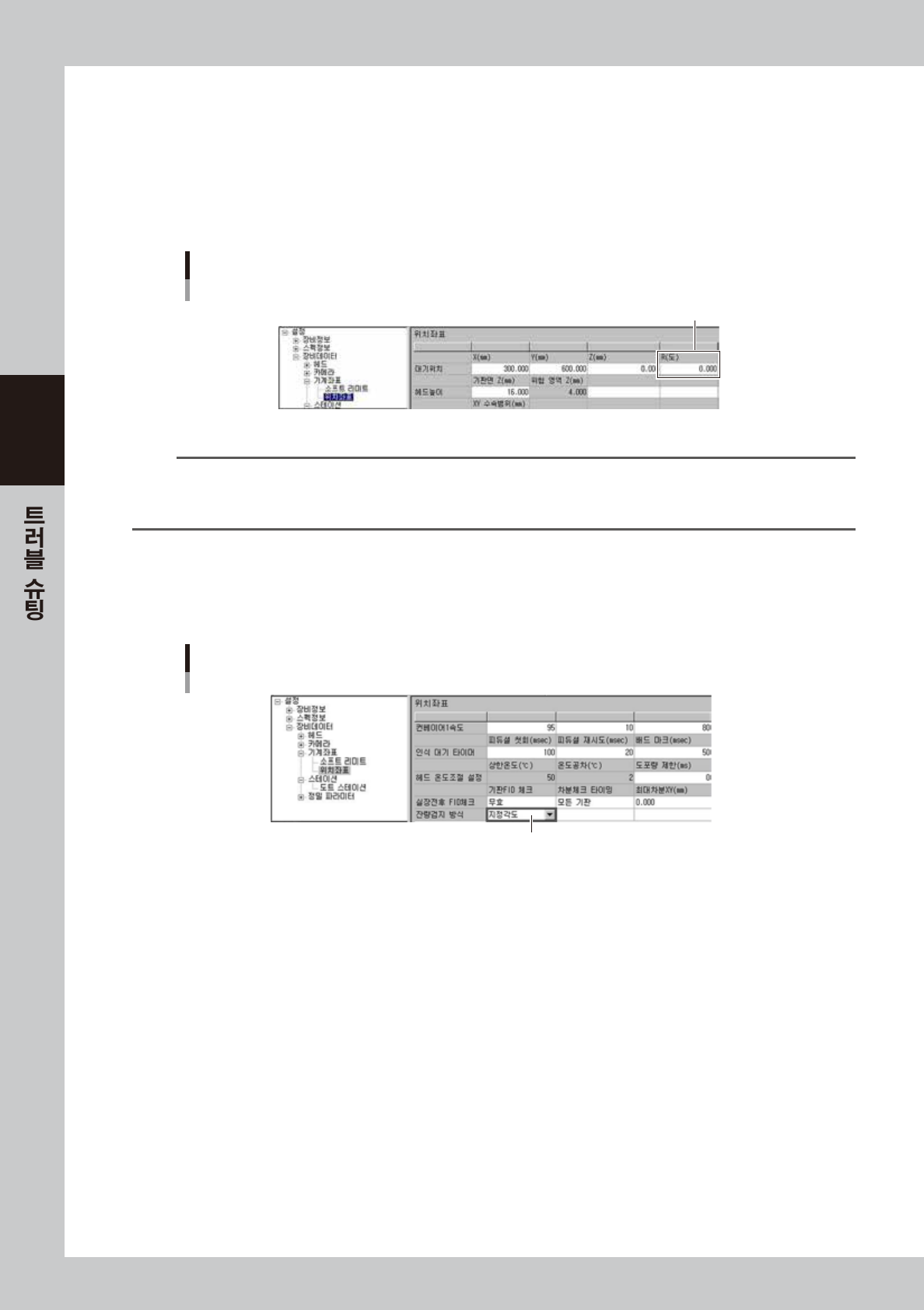

4.1.2 설정방법
다음과 같은 순서대로 설정해 주십시오 .
1
검지할 각도를 지정합니다 .
[ 장비설정 ]-「기계좌표」-「위치좌표」화면을 열어서 , 위치좌표의「R( 도 )」에 검지할 각도를 지정해
주십시오 . 보통 ,「-114 도」로 설정합니다 .(-114, -24, 66, 156 도로 검출합니다 .)
검지 각도의 입력
검지각도 입력
68302-N7-00
n
요점
「-114 도」로 검출이 잘 되지 않을 경우는 , 상기의 검출 가능한 각도를 하기의 방법으로 확인하고 입력해 주십시오 .
R 축을 손으로 돌려서 모든 헤드의 센서가 전부 검지할 수 있는 위치로 맞추고 , [ 장치 ]-「헤드」의「축이동」화면을 표시합니
다. [ZR] 탭을 눌러서 표시되는「R( 도 )」의 좌표를「검지각도 입력」란에 입력해 주십시오 .
2
잔량검지 방식을 설정합니다 .
[ 장비설정 ]-「기계좌표」-「위치좌표」화면을 열어서 ,「잔량검지 방식」을「지정각도」로 설정해 주십시
오.
잔량검지 방식 설정
「지정각도」로 설정
68303-N7-00
제 4 장 도포의 안정에 관해서
목차
1. 도포의 안정 4-1
2. 디스펜스 테스트 기능 4-2
2.1 개요 4-2
2.2 디스펜스 테스트의 항목 설명 4-3
2.3 자동 운전중의 디스펜스 테스트 4-6
3. 프리 디스펜스의 정보 작성 4-8
3.1 디스펜스 보정 기능을 사용 4-8
3.1.1 각 파라미터의 설정 4-10
3.1.2 프리 디스펜스 파라미터의 작성 4-12
3.1.3 도트 인식용 마크 데이터의 작성 4-14
3.1.4 도트 스테이션상에서의 도포확인 4-19
3.1.5 기판상에서의 도포량 확인 4-22
3.1.6 디스펜스 보정 맵의 작성 4-23
3.1.7 계산타입의 설정 4-26
3.1.8 각 설정의 정합성 확인 4-32
4. 위치보정 디스펜스 기능 4-33
4.1 개요와 제한사항 4-33
4.2 설정방법 4-34
4.3 장비설정 4-35
5. 도트 스테이션 ( 옵션 ) 4-36
5.1 도트 스테이션의 셋업 4-36
5.1.1 프리도팅 기능의 설정 4-37
5.1.2 프리도팅 위치좌표의 설정 4-38
5.1.3 도트 스테이션 정보의 설정 4-39
5.2 기판정보의 설정 4-41
5.3 디스펜스 보정 리미트 체크 4-43
5.3.1 보정량의 계산 4-43
5.3.2 설정방법 4-46
5.4 디스펜스 보정 재시도 4-47
