3.1.6 디스펜스 보정 맵의 작성
작성한 마크 데이터와 프리 디스펜스 파라미터를 바탕으로 , 디스펜스 보정 맵을 작성합니다. 보정 맵의 작
성은 , 새 실린지를 사용해서 도포가 충분히 안정된 상태에서 실행합니다. 전술「3.1.4 도트 스테이션상에서
의 도포확인」에서 실린지의 액량이 줄지 않았으면 , 그대로 사용합니다. 여기에서는 , 111 노즐로 보정 맵을
작성할 경우를 예로 들어서 설명합니다.
1
도트 스테이션의 설정을 변경합니다 .
도트 스테이션에 프리도팅 가능 점수를 늘리기 위해 , 도트 스테이션의 최대 프리도팅 개수를「10」으로
변경합니다 .
[ 장비설정 ]-「도트 스테이션」의「도트 매트릭스」피치를「4.000」으로 하고 , 개수를「10」으로 설정
해 주십시오 .
도팅 피치와 개수변경
피치를「4.000」으로 설정 개수를「10」으로 설정
68419 -N7-0 0
n
요점
최대 프리 도팅수를 4mm 피치 X 10 개로 하면 , 도트 스테이션상의 도포 ( 페이퍼 사용량 ) 를 1열로 할 수가 있으므로 ,
페이퍼 사용량을 절약할 수 있습니다.
c
주의
특주 노즐을 사용할 경우는 , 설정을 변경하지 마십시오 .
2
기판 데이터를 다시 읽습니다 .
[ 기판선택 ] 버튼을 눌러서 기판 데이터를 다시 읽어 주십시오 .
n
요점
장비설정을 변경했을 경우, 설정내용을 반영시키기 위해 기판 데이터를 다시 읽습니다.
3
조정 유틸리티를 기동합니다 .
1. 「셋업」화면의 [ 조정 ] 버튼을 누릅니다 .
2. 「Supervisor」를 선택하고 , 패스워드를 입력한 후 , [OK] 버튼을 누릅니다 .
3. [Dispense Correction] 버튼을 누릅니다 .
4-24
4
4
실행 항목을 설정합니다 .
각 노즐의 설정값은 전술「3.1 디스펜스 보정 기능을 사용」의「
█
노즐 설정값」을 참조해 주십시오 .
실행항목의 설정
111노즐 설정예
도포장소
[타이머 자동입력] 버튼
[실행] 버튼
타입
헤드
68420-N7- 0 0
█
111 노즐의 설정예
항목 권장값 내용
헤드 Head 1 도포할 헤드를 선택합니다 .
Typ e Type11 노즐의 보정타입을 선택합니다 .(111 노즐의 경우는 Type11)
Num. 5 측정할 점수를 설정합니다 .( 권장 :5 점이상 )
Pre Disp.Num. 5 프리 도팅할 점수를 설정합니다 .( 권장 :3 점이상 )
Mark No. 11 인식에 사용할 마크 번호를 설정합니다 .
Speed 100 스피드는 「100」 으로 설정합니다 .
Use Section 10 보정할 섹션수를 설정합니다 .( 권장 :10)
Height Cor. Not Use 비접촉 노즐의 경우는 , 「사용」 으로 설정합니다 .
도포 장소
DotStation
일반적으로 「DotStation」 으로 설정합니다 .
4-25
4
5
사용 노즐의 최대 , 최소 액량을 확인합니다 .

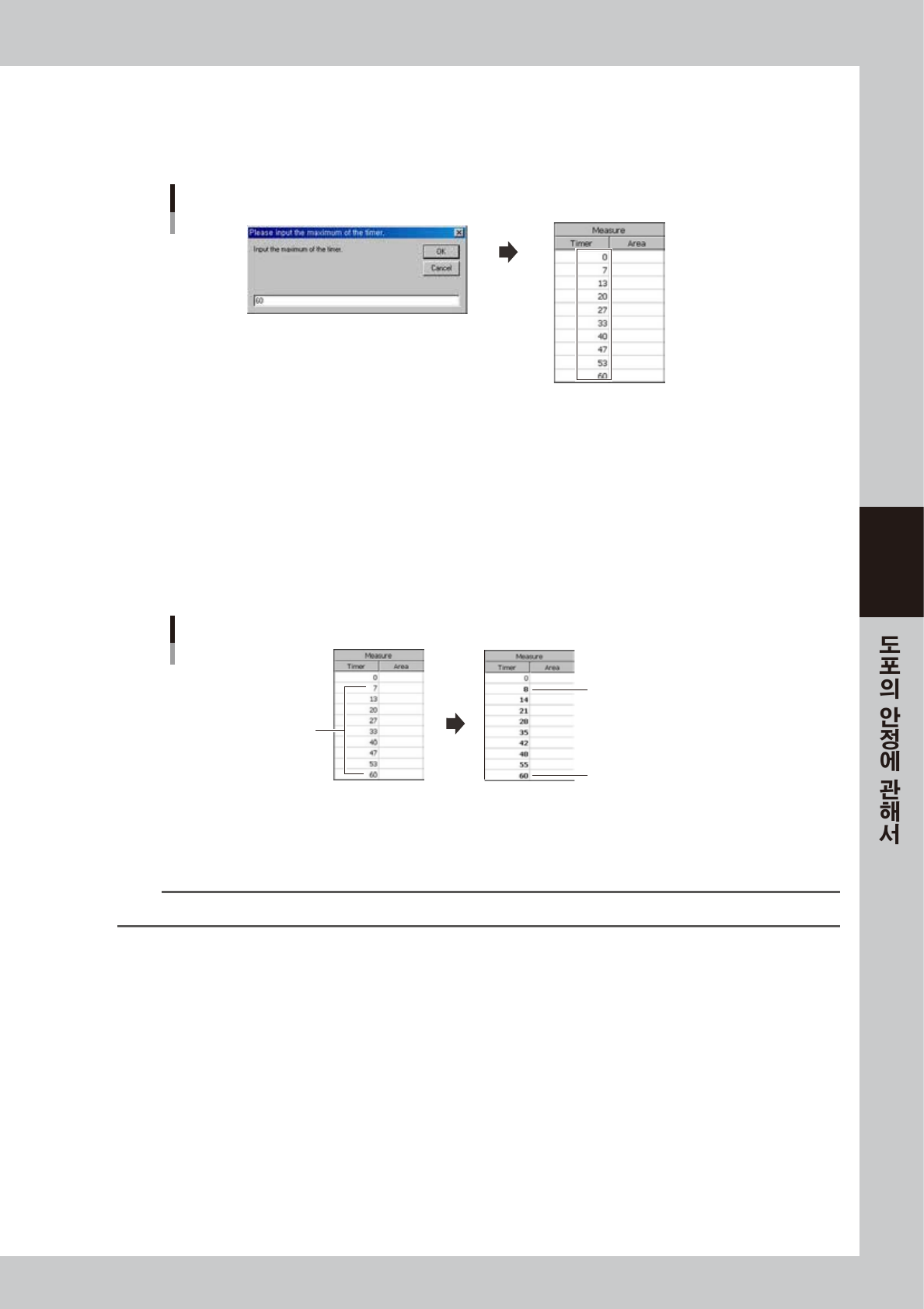

1. [Auto Input Timer] 버튼을 눌러서 타이머 최대값을 입력합니다 . 최대값을 모를 경우는 ,「60」
( 최대 액량의 기준 ) 을 입력합니다 . [OK] 버튼을 누르면 , 각 섹션에 값이 균등하게 할당됩니다 .
타이머 입력
68421-N7- 00
2. [Execute] 버튼을 눌러서 각 섹션의 측정을 실시합니다 . 페이퍼 전송 확인 대화창이 표시되므로 ,
[ 확인 ] 버튼을 눌러 주십시오 .
3. 각 섹션에 입력된 타이머 값에 따라 도포 스테이션상의 도포 및 도포 면적을 측정합니다 .
이 때 , 실제의 도포 상태를 확인하기 위해 해당 기판데이터의 [ 모니터 ]-「비젼」화면에서 도포한 도
트의 마크인식 결과를 확인하면서 실시해 주십시오 . 측정후 , 표시되는 대화창의 [ 확인 ] 버튼을 누르
면 , 각 섹션의 인식결과가 저장됩니다 .
4. 도포면적이 너무 작아서 인식되지 않을 경우 또는 , 도포불량 ( 브릿지 등 ) 이 있을 경우에는 , 적정한
값이 기록되지 않을 수 있습니다 . 이럴 경우에는 , 타이머 값을 수동으로 입력해서 측정합니다 .
타이머 수동 입력예
타이머「7」,「60」에서
인식에러 또는 도포불량 발생
「7」보다 작은 큰 값을 수동으로 입력
[Auto Input Timer]버튼을 눌러서
「60」보다 작은「55」를 입력
68423-N7-00
5. 최대 타이머의 섹센에서 도포불량이 발생했을 경우에는 , 재차 [Auto Input Timer] 버튼을 눌러서 ,
최대 타이머값에 도포불량이 발생하지 않을 작은 값을 입력합니다 . 작은 타이머 에서 인식에러가
발생했을 경우에는 , 해당 섹션 타이머란을 더블 클릭해서 좀 더 큰 값을 수동으로 입력합니다 .
참고
모든 섹션의 타이머 값이 균등하게 분산되도록 설정하는 것이 이상적이므로 , 필요에 따라 수정해서 수동 입력해 주십시오 .
6
타이머 수치를「20」으로 설정합니다 .
YSD 에서는 , 타이머 ( 액량 ) 수치「20」의 도포면적을 기준으로 보정합니다 .
섹션중의 타이머 수치에「20」이 없을 경우는 , 제일 20 에 가까운 타이머를 [20] 으로 변경해 주십시오 .
7
재측정해서 , 측정 데이터를 확인합니다 .
1. [Execute] 버튼을 눌러서 재차 각 섹션의 측정을 실시합니다 . 페이퍼 전송 확인 대화창이 표시되므
로 , [ 확인 ] 버튼을 눌러 주십시오 .
타이머「20」의 면적이 각 노즐의 기준면적 ( 노즐 111 의 경우는 0.190 ㎟ ) 에 가깝고 , 모든 섹션에
서 도포 불량이 발생하지 않으며 , 정상적으로 도포면적이 기록되는 것을 확인해 주십시오 .
2. 타이머「20」의 도포면적이 각 노즐의 기준면적에 가깝지 않을 경우에는 , 압력조정을 해서 가까운
면적이 되도록 조정합니다 .
8
작업을 종료합니다 .
모든 섹션의 설정이 완료되면 , [Close] 버튼을 눌러 주십시오 .
