제 1 장 각 부 의 명칭 과 기능 목차 1 . 기 계 본체 1 - 1 2. 조작 • 입 력 부 1-3 2. 1 오 퍼레이션 패 널버튼 1 -4 2.2 키보 드 ( 옵 션 ) 1 -5 3. 헤드부 1 -6 3. 1 도 포 헤 드 1 - 6 3.2 노즐 종 류 1 - 7 3.2. 1 2 점 도포 용 노 즐 1 - 7 3.2.2 1 점 도표 용 노즐 1 -8 3.2.3 비 접 촉 도포 용 노 즐…

1.2 페이지의 구성

본서의 대표적인 페이지 구성을 다음과 같이 표시합니다 .

일러스트, 표

타이틀

장 타이틀

요점, 주의, 경고문

장 번호

스텝보충

스텝

67000-N7-00

■ 스텝

조작의 순서를 설명합니다 .

■ 스텝보충

스텝의 상세내용을 설명합니다 .

■ 일러스트 / 표 타이틀

일러스트와 표의 타이틀을 왼쪽 위에 표시합니다 .

■ 요점 , 주의 , 경고문

「안전의 길잡이」에서 상세하게 설명하고 있습니다 .

제 1 장 각부의 명칭과 기능

1. 기계 본체 1-1

2. 조작

•

입력부 1-3

2.1 오퍼레이션 패널버튼 1-4

2.2 키보드 ( 옵션 ) 1-5

3. 헤드부 1-6

3.1 도포 헤드 1-6

3.2 노즐 종류 1-7

3.2.1 2 점 도포용 노즐 1-7

3.2.2 1 점 도표용 노즐 1-8

3.2.3 비접촉 도포용 노즐 1-9

3.3 도트 플레이트 1-10

3.4 도트 스테이션 ( 옵션 ) 1-11

4. 정면 조작패널 1-12

5. 컨베이어 유니트 1-13

6. 축 구성 1-14

7. 에어압 조정부 1-15

8. 기기간 입출력 신호 1-16

8.1

PREVIOUS INTERFACE 1-17

8.2

NEXT INTERFACE 1-18

9. 전원 접속부 1-19

1-1

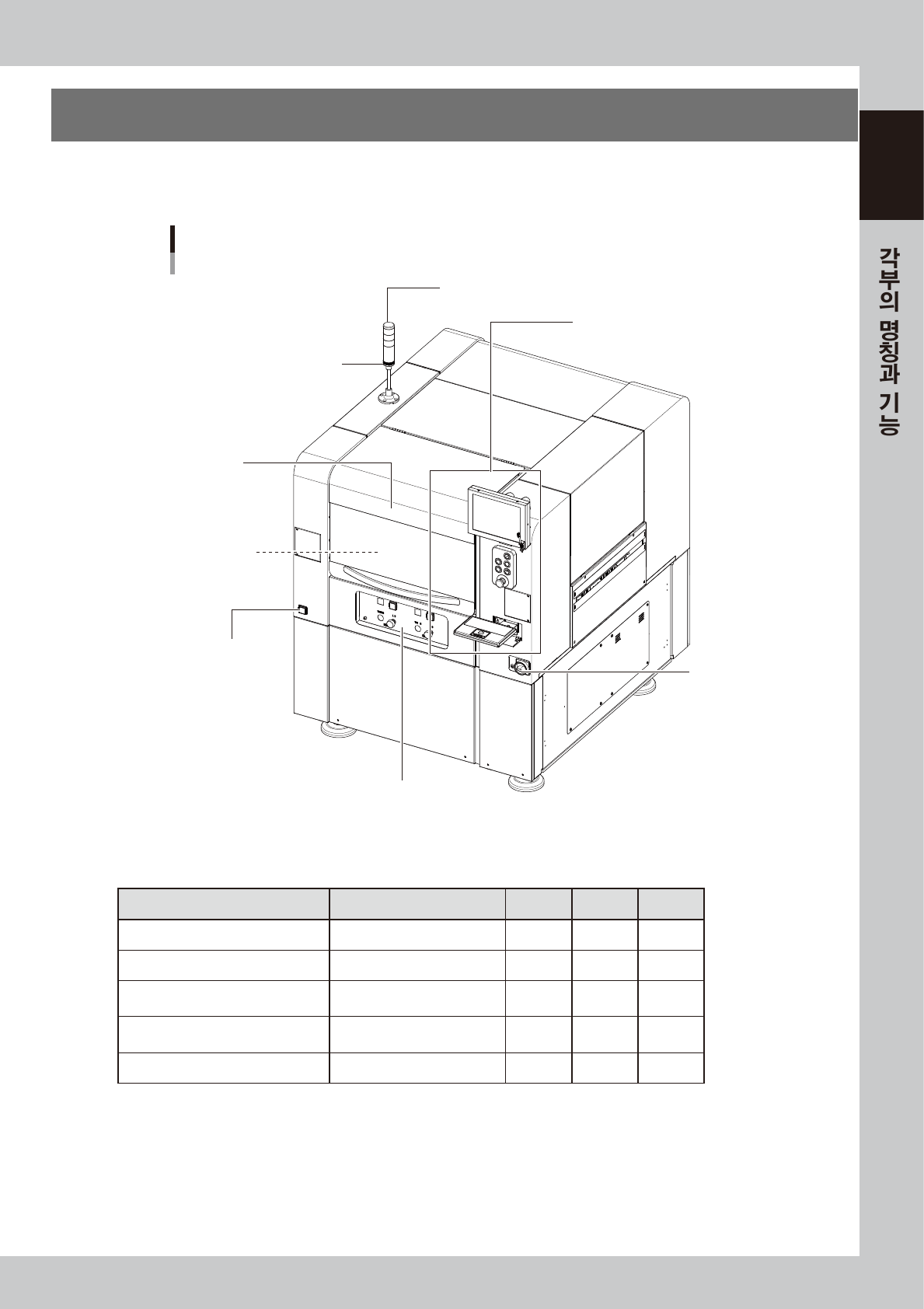

1. 기계 본체

기계 본체의 주요부의 명칭과 기능에 대해서 설명합니다 .

셋업 완료된 장비는 다음과 같이 구성되어 있습니다 .

기계 본체

표시등

조작•입력부

메인 스위치

버저

정면 조작패널

안전커버

헤드부

압력 표시계

6710 0 -N7-10

■ 표시등

현재 장비의 상태를 녹 / 황 / 적색 또는 녹 / 백 / 청색으로 표시합니다 .( 두 가지 패턴에서 색을 선택 )

상태 예 녹색 적/백 황/청

워밍업 , 자동운전중 점등 ..... .....

비상정지시 ..... 점등 .....

시스템계열 에러발생시

버저 ON

•

오버커런트

•

2 차 리미트오버

..... 점등 .....

운전 , 기판 데이터계열 에러발생시

버저 ON

•

인식에러

•

데이터 체크에러 등

..... ..... 점등

부자재 사용불능 상태

접착제

..... ..... 점멸

■ 버저

장비의 이상이나 에러 발생 등을 버저로 알려 줍니다 .( 버저에 부착된 링을 좌우로 돌려서 음량을 조절할 수 있습니다 .)

■ 안전커버

이 커버를 열면 비상정지와 같은 상태가 되어 , 기계가 동작을 멈추게 됩니다 . 운전중에는 이 커버를 닫은 상태로 해 주시

기 바랍니다 .
