6-18
6
3.4 검색
•
대체
「대체」탭 안에는 , 데이터를 검색 , 대체하는 기능이 함께 있습니다.
n
요점
검색 . 대체의 경우, 선택범위가 지정되어 있지 않을 때에는 모든 행이 선택된 상태가 됩니다.
검색대상이 되는 항목 검색대상이 되는 값
검색용「항목」드롭다운 리스트 박스
68618-N7- 00
■ 검색용「항목」드롭다운 리스트 박스
검색할 항목을 지정합니다 . 「전체」는 , 선택범위의 모든 데이터가 조건에 일치하는 특수한 항목 입니다 . 일반적으로 ,
선택범위의 데이터를 전부 무조건 대체하고 싶을때에 사용합니다 .
■ 검색용「값」드롭다운 리스트 박스
검색할 값을 지정합니다
대체 대상이 되는 항목 대체 대상이 되는 값
대체용「항목」드롭다운 리스트 박스
실행버튼
68619-N7-0 0
■ 대체용「항목」드롭다운 리스트 박스
대체할 항목을 지정합니다
■ 대체용「값」드롭다운 리스트 박스
대체할 값을 지정합니다 . 대체할 항목이「옵셋」지정일 때는 , 옵셋값 ( 현재의 값에 가산하는 값 ) 을 지정합니다 .
■ 실행버튼
ᆞ [ 검색 ] 버튼은 검색조건에 일치하는 데이터를 검색합니다 . [ 검색 ] 버튼을 누를 때마다 , 검색조건과 일치하는 항목으로
그리드 커서가 이동합니다 .
ᆞ [ 대체 ] 버튼은 검색조건에 일치하는 데이터를 대체합니다 . [ 대체 ] 버튼을 누를 때마다 , 대체한 항목으로 그리드의 커
서가 이동합니다 .
ᆞ [ 모두대체 ] 버튼은 검색조건에 일치하는 모든 데이터를 대체합니다 .「대문자와 소문자를 구별한다」체크박스에 체크되
어 있으면 영문의 대문자 소문자를 구별해서 검색합니다 .
6-19
6
3.5 배열변경
「배열변경」탭은 , 선택하는 버튼에 따라 내용이 달라집니다.
· [ 기판 ] 버튼내의 배열변경 대상은 , 탑재 , 옵셋 , 피듀셜 , 배드마크입니다 .
· [ 부품 ] 버튼내의 항목은 「공백행 칸채워 정리」와「피더 세팅번호로 정리」가 있습니다 .
[배열변경] 탭
기판
68620-N7-00
■ 우선순위
이 번호로 배열변경의 우선순위가 결정됩니다 . 10 단계까지 우선순위를 설정할 수 있습니다 .
■ 항목
배열변경을 할 항목을 선택합니다 . 선택한 탭 내의 항목이 리스트로서 표시됩니다 .
■ 방향
배열변경을 할 방향을 선택합니다 . 오름순 또는 내림순을 선택합니다 .
■ [ 배열변경 ] 버튼
배열변경을 실행합니다 .
n
요점
선택범위가 지정되어 있지 않을 때는 모든 행이 선택된 상태가 됩니다 .
6-20
6

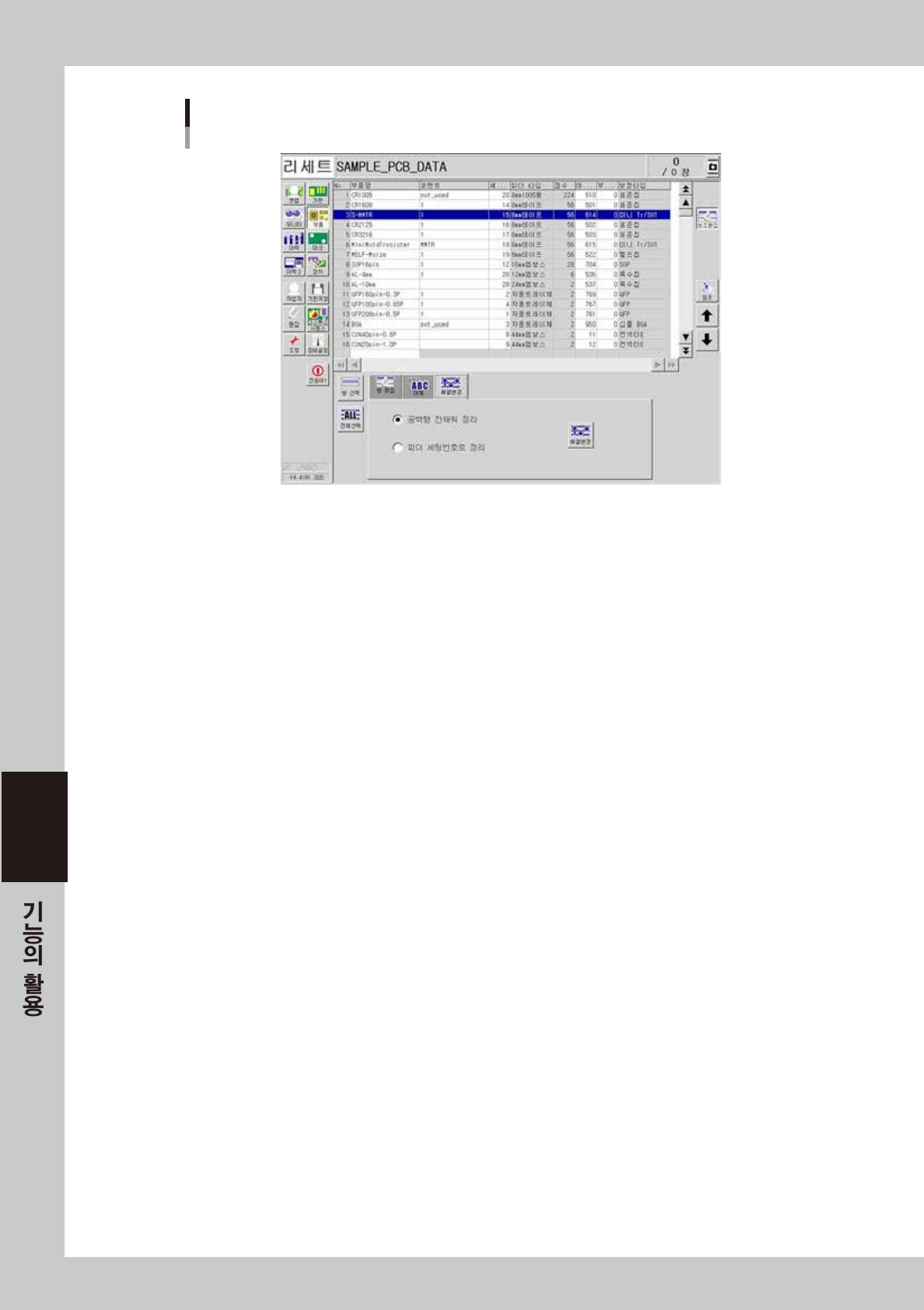

[배열변경] 탭
부품
68621-N7- 0 0
■ 공백행 칸채워 정리
부품데이터의 공백란을 삭제합니다 . 더불어 , 유효데이터를 부품번호 1 번부터 배열변경합니다 .
■ 피더 세팅번호로 정리
부품데이터를 피더의 세팅번호순으로 배열변경합니다 .
